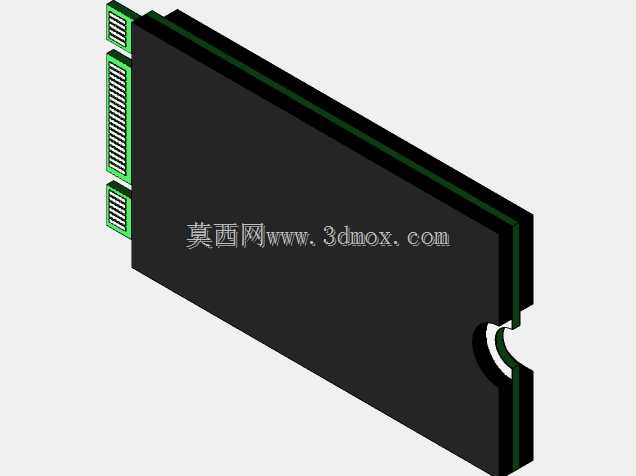

2242规格B+M键M.2固态硬盘模组

在嵌入式工控板、轻薄笔记本、迷你主机、工业存储终端这类对内部空间占用有严苛要求的设备里，存储介质的选型往往直接决定整机的结构布局冗余度，2242长度的B+M键M.2存储模组，就是为平衡空间占用与存储容量需求诞生的常用部件。这类模组的设计首先要严格遵循PCI-SIG发布的M.2接口物理规范，B键与M键的缺口位置精度直接决定兼容性——B键缺口对应SATA与PCIe x2通道的引脚定义，M键缺口对应PCIe x4通道引脚，双缺口设计让模组可以同时适配两类不同通道定义的M.2插槽，避免单键设计带来的插槽兼容限制，在结构设计阶段，缺口的位置公差需要控制在0.05mm以内，否则会出现插装卡滞、引脚接触不良的问题。外形尺寸上，2242规格意味着模组本体宽度为22mm，长度为42mm，这个长度比常见的2280规格缩短近一半，在板卡空间紧张的场景下，能给周边的散热片、电容、接口元件留出足够的排布空间，PCB板的厚度统一采用1.2mm的标准厚度，表面贴装存储颗粒、主控芯片后，整体元器件最高点不超过1.5mm，确保安装后不会和设备外壳、散热结构产生干涉。从安装边界来看，这类模组采用端部螺丝固定的方式，固定孔位距离金手指端部的距离为42mm处，孔径适配M2规格的固定螺丝，安装时以金手指端为支点斜向插入插槽后压平，再锁付固定螺丝即可，整个安装过程不需要额外的卡扣或者支架，结构非常简洁。实际应用中，这类短尺寸M.2模组常被用在工业网关、便携检测设备、瘦客户机这类内部空间紧凑的设备里，相比传统的2.5英寸固态硬盘，它不需要预留SATA线缆的走线空间，也不需要单独的供电接线，直接通过插槽取电和传输数据，能大幅简化设备内部的走线布局，降低结构设计的复杂度。设计这类模组的三维模型时，需要重点还原金手指的分段结构、双缺口的精确位置、板身的厚度公差以及固定孔的位置尺寸，因为这些参数都是结构工程师做板卡布局、壳体避位设计时的核心参考依据，如果模型的尺寸偏差过大，很容易导致实际生产时出现模组装不进插槽、和周边元件干涉的问题。另外，板身边缘的倒角处理也需要在模型中体现，实际产品的PCB边缘会做0.2mm的圆角处理，避免插装时刮伤插槽周边的阻焊层，这些细节虽然不起眼，但都是实际量产中必须考虑的工艺细节。
