小型铝制方形电子散热片结构设计

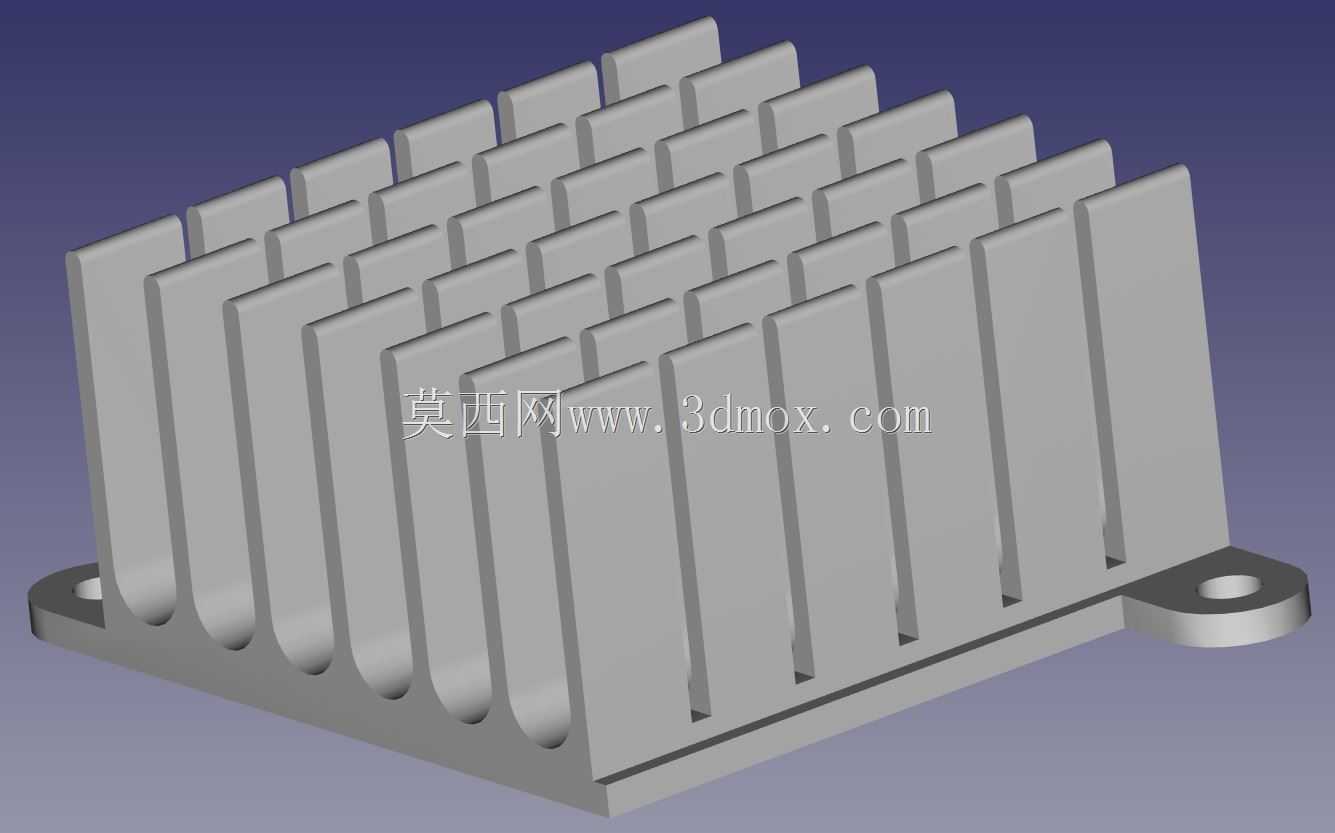

在小功率电子器件的热管理设计中，这类小型铝制方形散热件是应用极为普遍的导热配套部件，常见于消费类电源模块、小型工控驱动板、车载低压控制单元、嵌入式开发板这类发热功率不高但对安装空间有严格限制的场景里，承担着将功率器件工作产生的热量快速传导扩散到周边空气、避免器件结温超过额定阈值的核心作用。不同于大尺寸工业换热器的复杂流道设计，这类小型散热件的设计逻辑始终围绕安装适配性与散热效率的平衡展开，主体采用挤压成型的铝合金基材，利用铝材质本身优秀的导热系数与轻量化特性，兼顾加工成本与导热表现。从结构细节来看，散热主体一侧为平整的安装贴合面，加工时需要保证该面的平面度公差，确保和发热器件的表面充分接触，减少接触热阻，实际装配时通常会在贴合面之间填充导热硅脂或者导热垫片，进一步填充微观层面的空隙，提升热传导效率。另一侧为等间距排布的梳齿状散热鳍片，鳍片的厚度与间距经过匹配设计，在有限的外形尺寸内尽可能拓展和空气的接触面积，同时不会因为鳍片过密导致自然对流下的空气流通受阻，适配无强制风冷的自然散热工况。安装结构上，散热件对角位置设计有带通孔的安装耳，通孔尺寸适配常用的自攻螺丝或者铜柱安装规格，不需要额外设计复杂的固定结构，就能快速将散热件锁紧在PCB板或者器件的安装位上，装配效率较高，适合批量生产的电子组装场景。外形尺寸控制在37mm×37mm×20mm的边界内，这个尺寸规格刚好适配常见的TO-220、TO-247封装的功率器件，也可以覆盖多颗小功率SOP封装发热芯片的集中散热需求，不会占用过多的PCB板上空间，对于内部空间紧凑的小型电子设备来说，这个尺寸边界能够很好地适配壳体内部的安装间隙，不会和周边的电容、接插件等元器件产生装配干涉。设计过程中需要注意鳍片与安装耳的位置公差，避免安装后鳍片歪斜影响周边器件布局，同时基材的氧化处理层要均匀，既可以提升表面的热辐射效率，也能避免铝基材长期使用出现氧化锈蚀的问题，延长散热件的使用寿命。在实际选型应用中，这类散热件能够满足稳态热耗5-10W区间的器件散热需求，自然对流工况下可以将器件的温升控制在合理范围内，不需要额外增加风扇等主动散热部件，能够有效降低整套设备的运行噪音与物料成本，是小功率电子热设计中性价比极高的配套配件。
