3D打印角度悬垂性能校验测试构件

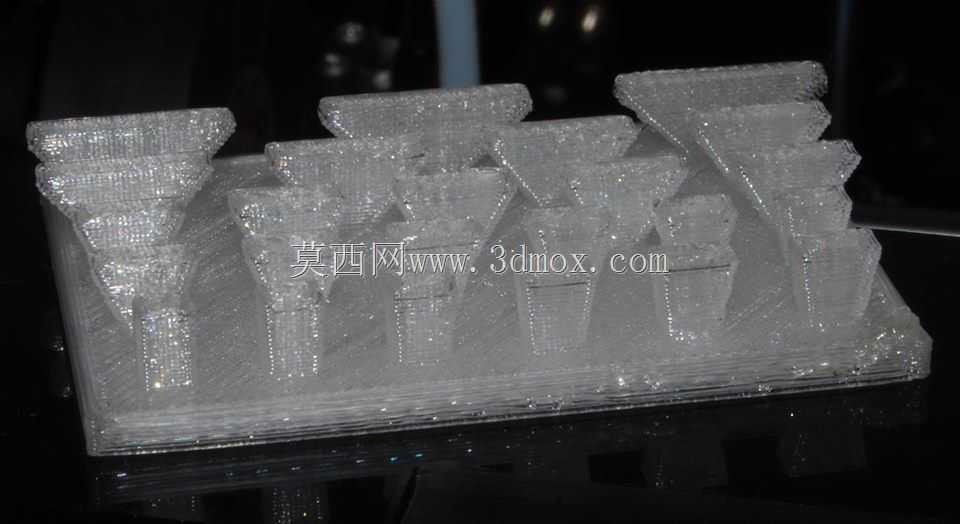

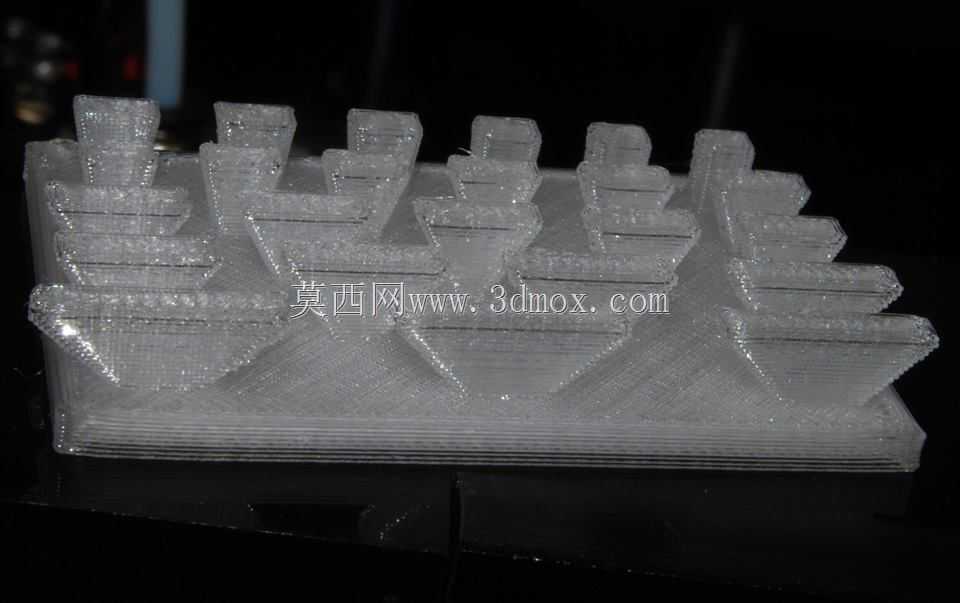

　　在桌面级FDM3D打印的实际生产与调试场景中，悬垂角度打印能力是衡量设备成型精度、耗材适配性、参数合理性的核心指标之一，不少操作人员在更换新耗材、调整喷头高度、修改冷却风扇转速或者更换不同口径喷嘴后，往往会直接打印成品工件，最终因为悬垂面出现拉丝、塌陷、层间剥离等问题导致工件报废，既浪费耗材也耽误生产进度，这类测试构件就是为了解决这类前置校验问题而设计的。这款测试构件采用阶梯式递进角度的排布结构，测试覆盖的悬垂角度从90度垂直面逐步过渡到44度大倾角面，每一个角度档位对应一个独立的悬伸测试块，相邻测试块之间预留了足够的间隙，避免相邻结构打印时的热辐射干扰，保证每个角度的测试结果独立可辨，不会因为相邻结构的余热导致测试数据失真。

　　从结构设计逻辑来看，构件采用一体化底座连接所有测试块，底座厚度设置为5mm，既能够保证打印过程中构件与打印平台的附着力，避免翘曲变形导致测试中途失效，也不会因为底座过厚造成不必要的耗材浪费，整个构件的打印时长控制在20分钟以内，测试成本极低，适合每次调整参数后快速打印校验。在实际使用场景中，操作人员可以通过观察不同角度悬垂面的成型质量，快速判断当前设备参数下的临界悬垂角度：当某一角度的悬垂面表面光滑无明显拉丝、下表面无塌陷鼓包、层间纹路均匀时，说明该角度在当前参数下可以无需支撑直接打印；如果某一角度出现明显的下垂、挂丝甚至层间错位，就说明该角度已经超出当前参数下的无支撑打印能力，后续打印同类角度的工件结构时就需要添加支撑结构，或者针对性调整打印温度、冷却风速、打印速度、层厚等参数。

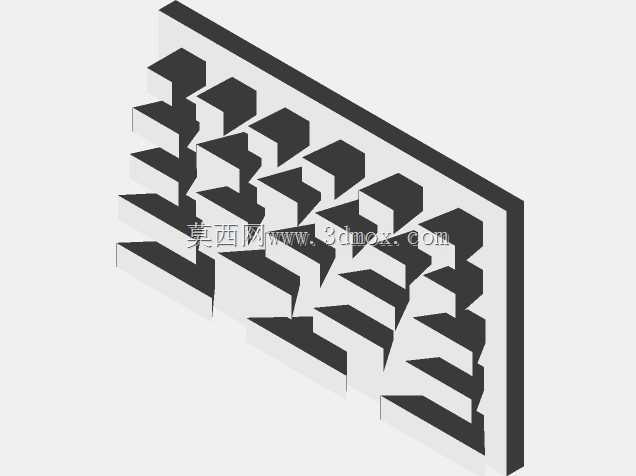

　　构件的整体外轮廓尺寸控制在100mm80mm20mm的范围内，不需要占用太大的打印平台空间，即使是最小幅面的桌面级3D打印机也可以轻松放置打印，安装边界没有特殊要求，只需要保证打印平台水平度符合常规打印要求即可，不需要额外的固定工装。不同于市面上常见的单一角度悬垂测试块，这款构件将连续梯度的角度整合在同一个构件上，一次打印就可以获取全区间的悬垂性能数据，不需要多次打印不同角度的测试件，大幅提升调试效率。在结构细节上，每个角度测试块的悬伸长度统一设置为15mm，保证不同角度的测试条件一致，避免因为悬伸长度不同导致的测试结果偏差，测试块的边缘做了0.2mm的倒角处理，避免打印过程中边缘应力集中导致的翘边问题。

　　从三维建模的角度来看，整个构件全部采用规则的拉伸特征构建，没有复杂曲面，建模难度低，参数修改方便，操作人员可以根据自己的实际测试需求调整角度范围、悬伸长度、底座厚度等参数，适配不同类型的3D打印设备，比如针对大尺寸工业级FDM设备，可以适当放大构件尺寸，增加测试档位的密度，获取更精准的临界角度数据；针对光固化3D打印设备，也可以调整角度下限到30度，适配光固化工艺的成型特性。在日常设备维护场景中，这款测试构件也可以作为设备状态的快速校验工具，每次设备保养、更换配件后，打印一个该测试件，就可以快速判断设备的成型性能是否出现变化，及时发现喷头磨损、皮带松动、冷却风扇故障等隐性问题，避免批量打印时出现大规模质量问题。不少3D打印从业者在实际工作中往往忽略这类测试构件的作用，习惯于凭经验设置参数，实际上不同批次的耗材熔融指数存在差异，不同的环境温度也会影响冷却效果，定期使用这类测试构件校验设备状态，能够大幅降低打印失败率，提升整体生产效率。
