多段铰接式可调角度假指结构设计

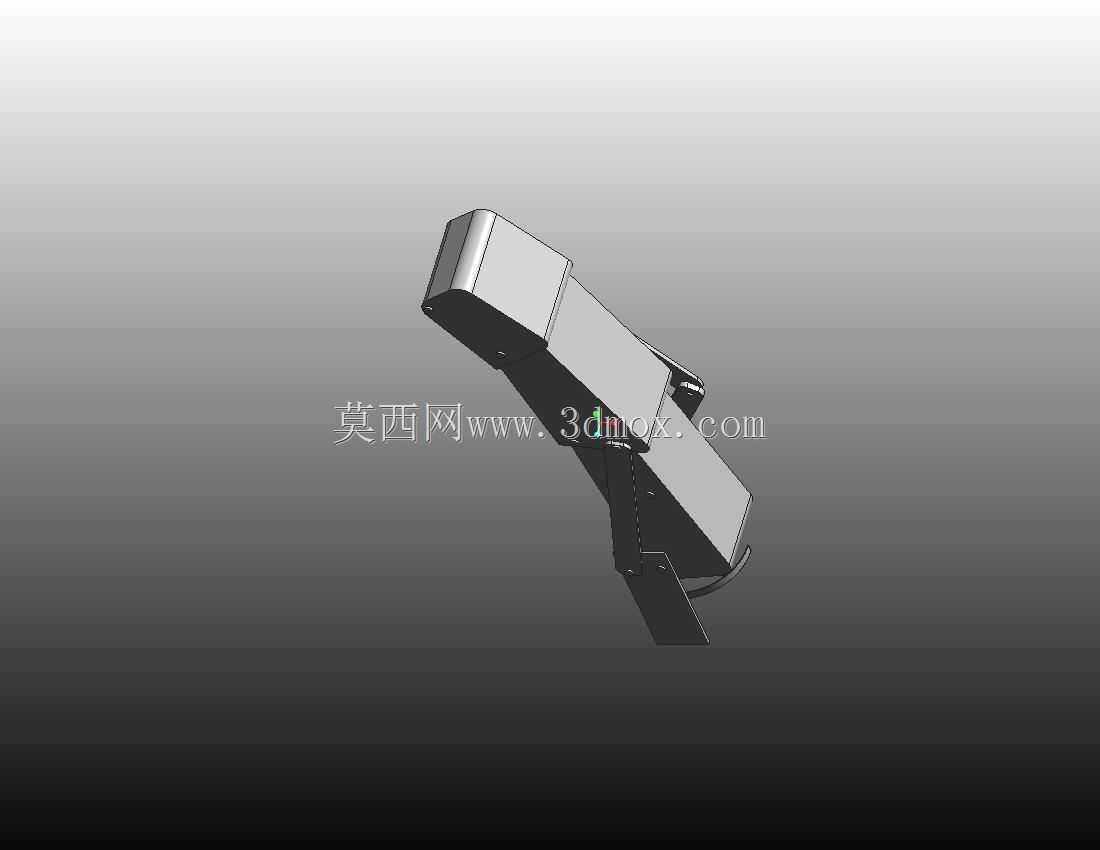

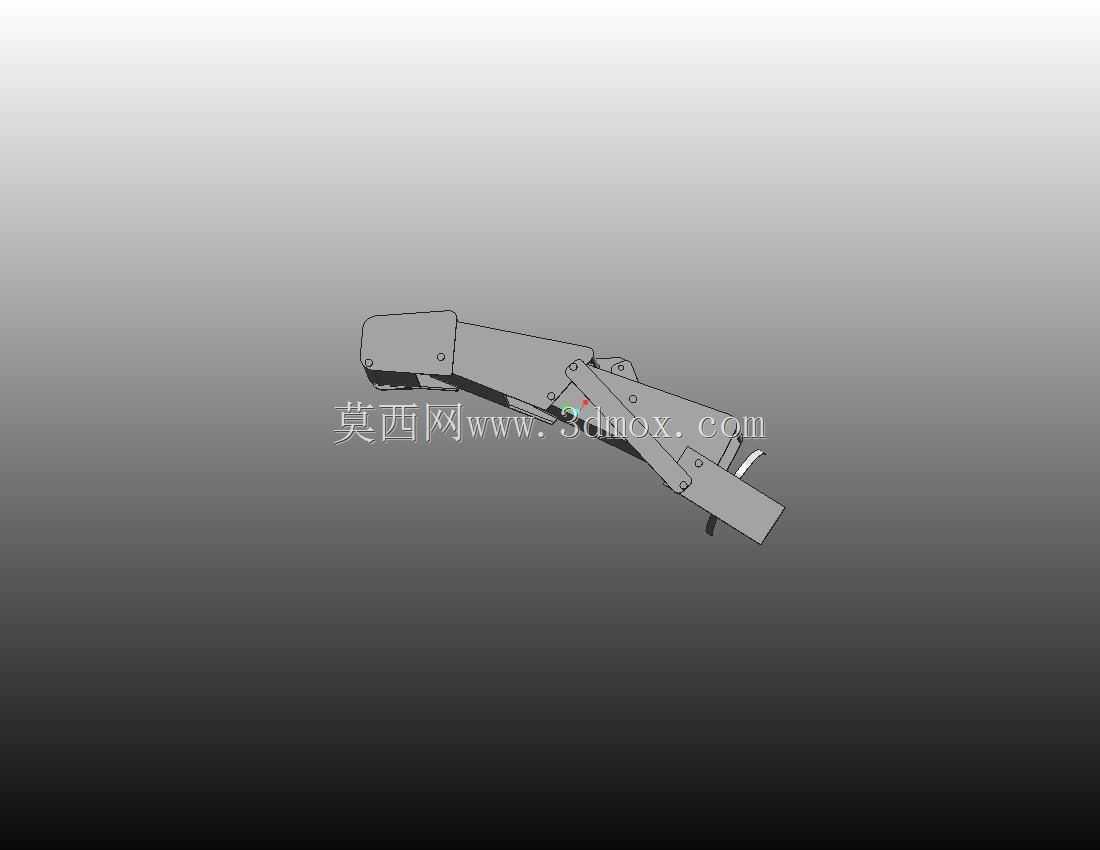

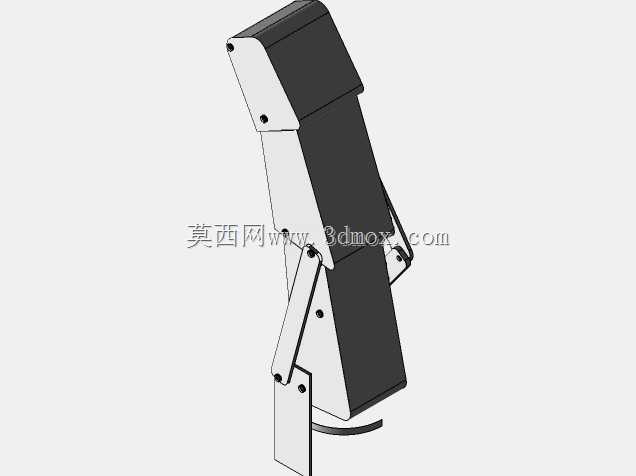

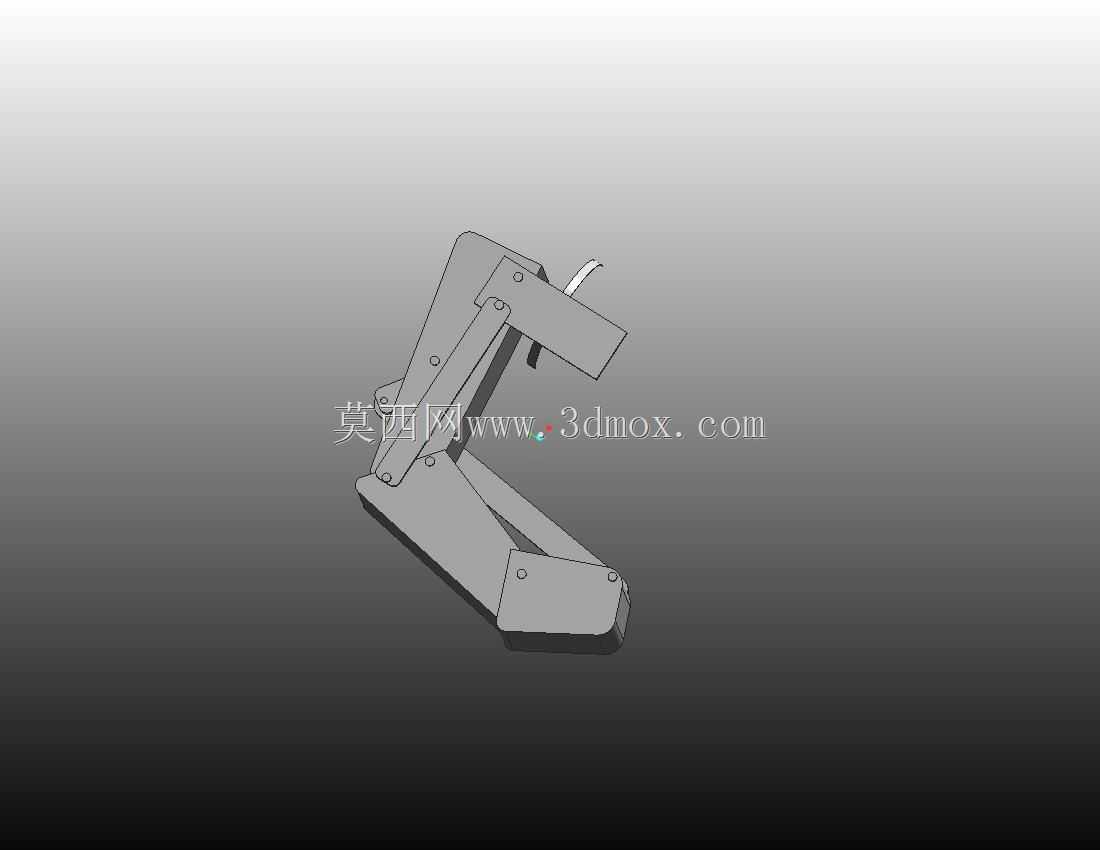

这款多段铰接式假指结构，核心面向肢体辅具适配、仿生机械末端执行器两大应用场景，在康复辅具领域可作为假指的基础支撑骨架，匹配不同手部残缺用户的佩戴需求，在工业仿生机械手领域可作为末端柔性夹持单元的指节构件，完成不规则形态物件的包覆式夹持动作。结构整体采用三段式板件铰接布局，相邻指节之间通过销轴实现转动连接，每段指节的侧板采用对称式钣金折弯构型，相邻板件之间预留0.2mm的转动间隙，避免铰接运动过程中出现卡滞、摩擦异响问题。设计阶段优先考虑了角度调节的自锁需求，每处铰接点位的侧板上预留了紧定螺钉安装孔，调整到目标弯折角度后可通过拧紧紧定螺钉锁定相对位置，无需额外增设锁紧机构，简化整体装配流程的同时降低了结构自重。从安装边界来看，结构最下端的基座段预留了两个标准安装孔位，可直接与假掌基座或者机械手末端法兰通过螺栓固定，安装孔距适配常规康复辅具的通用安装尺寸，无需额外加工转接板即可完成装配。指节的外形轮廓做了圆弧倒角处理，所有板件边缘均去除锐边毛刺，避免使用过程中剐蹭接触物件或者佩戴者皮肤，每段指节的宽度从基座段到末端指段逐步收窄，贴合人体手指的自然比例，既保证了基座段的连接结构强度，也让末端指段具备更灵活的活动空间。铰接转动范围覆盖了人体手指自然弯折的全角度区间，单节指节的最大转动角度可达110度，多段配合可实现不同弧度的弯曲形态，既可以模拟手指自然伸直的状态，也可以完成弯曲握持的姿态，适配不同的使用场景需求。结构的受力设计上，每段指节的侧板采用等强度布局，铰接点位附近的板件做了局部加厚处理，承受夹持力或者佩戴载荷时不会出现板件变形、销轴脱出的问题，日常使用场景下可满足常规握持、夹持的载荷需求，无需额外做结构加强。
