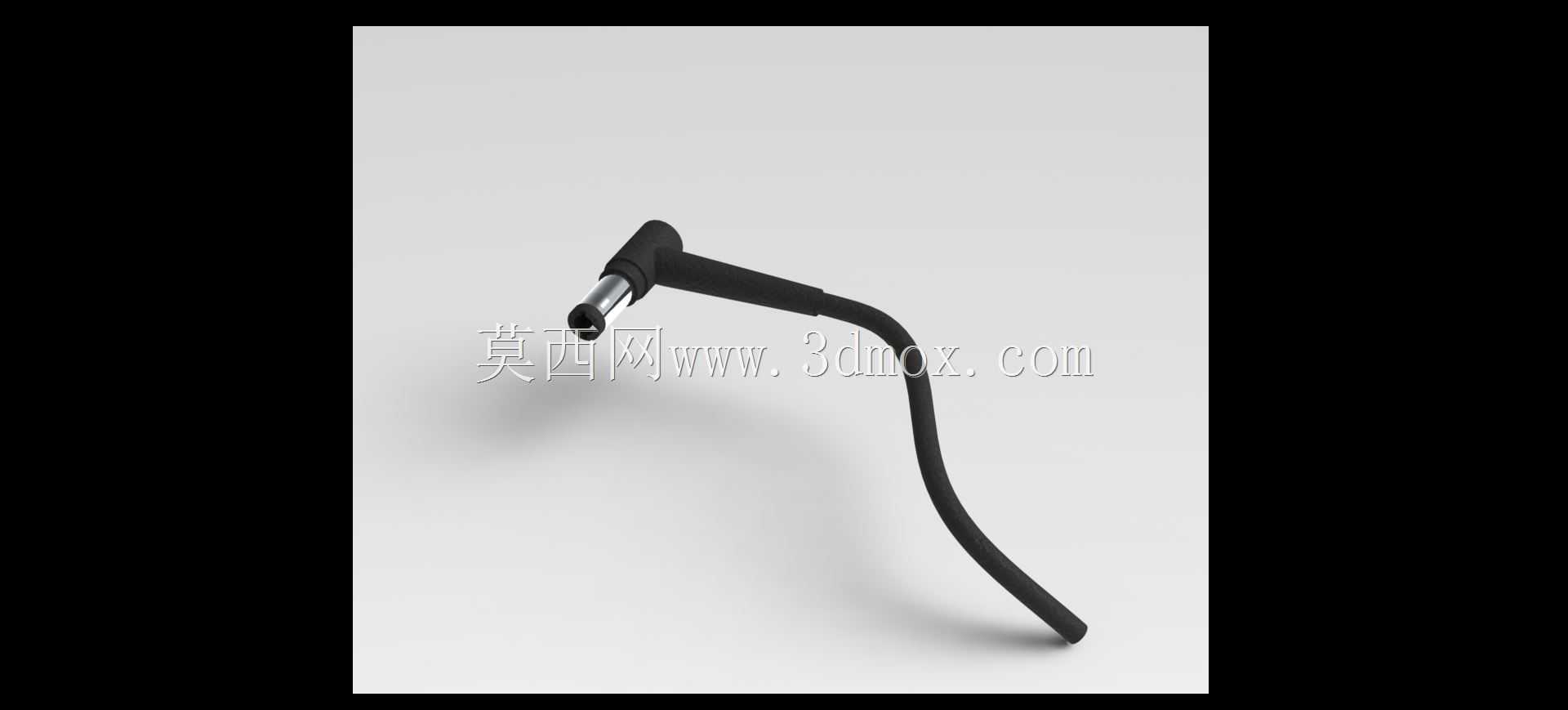

华硕笔记本DC电源充电连接器结构

日常笔记本电源适配场景中，这类弯头DC充电连接器的使用频次极高，多数用户在桌面摆放笔记本时，直头插头容易因为线缆弯折受力、磕碰桌沿出现根部断线、插头松脱的问题，90度弯头的结构设计正是为了规避这类使用痛点。从实际使用场景来看，这类连接器主要承担电源适配器与笔记本供电端口的电流传输作用，适配华硕系列笔记本的直流供电需求，插头外露金属段的外径、内孔孔径以及插入深度都严格匹配对应机型的供电接口公差，插入后金属外壳与端口内的弹性接触片紧密贴合，既保证大电流传输时的接触稳定性，也能避免接触电阻过大导致的接头发热问题。

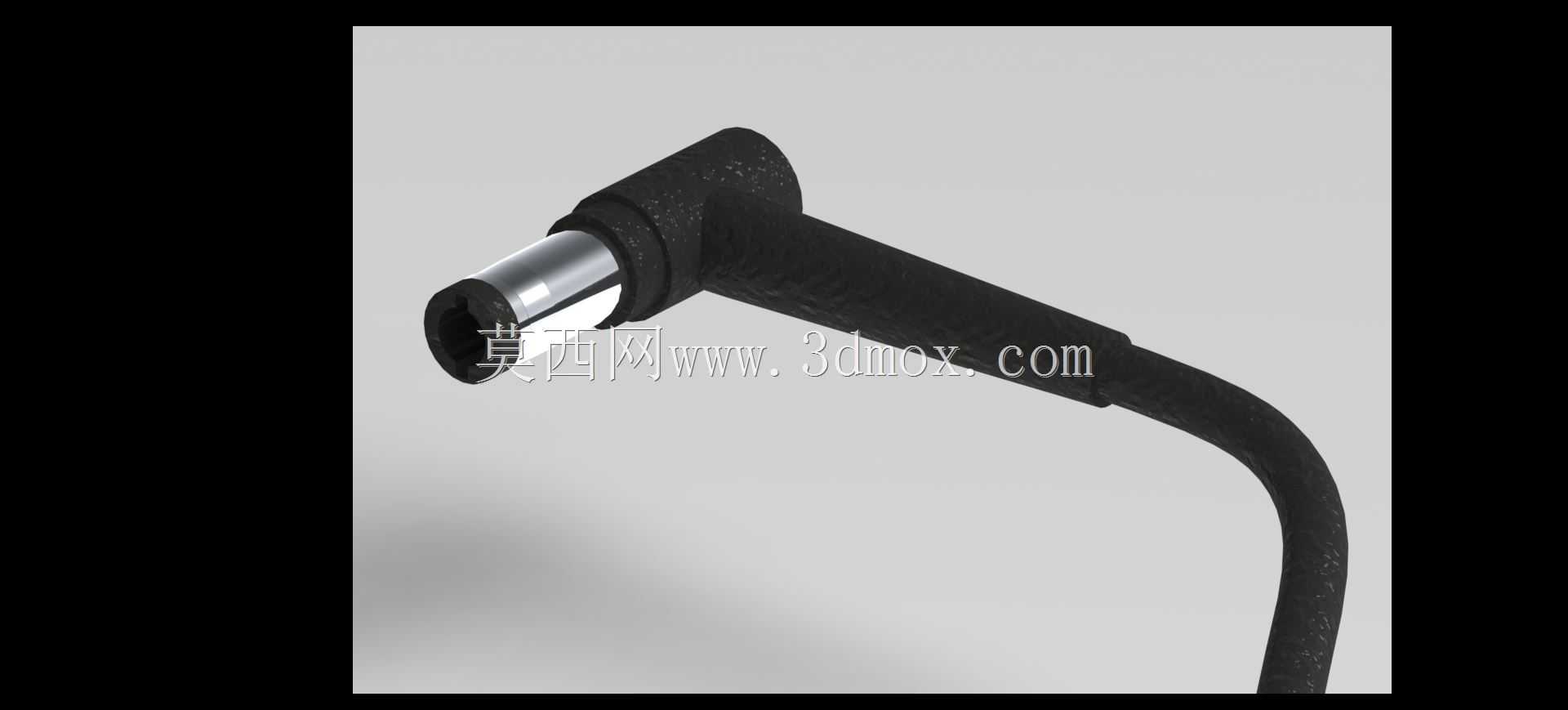

设计过程中首先考虑的是线缆根部的抗弯折性能，弯头位置的塑胶外壳做了渐变加厚的过渡结构，线缆出线端没有做直角硬转折，而是保留了一定弧度的弯曲导向，日常使用中线缆反复弯折时应力会分散在过渡段的整段塑胶包覆区域，不会集中在出线口的单点位置，大幅降低内部铜芯断裂的概率。插头金属段采用同轴结构，外层金属筒为负极接触端，中心插针为正极接触端，金属筒侧面开有弹性收口槽，插入端口后可以依靠自身弹性持续对接触壁施加压力，即使长期插拔出现轻微磨损，也能保证接触压力稳定，不会出现接触不良导致的供电断续问题。

从安装边界来看，插头金属段的插入深度控制在标准范围内，插入到位后塑胶台阶面刚好与笔记本外壳表面贴合，不会出现插入过深顶坏端口内部焊盘，或是插入过浅导致接触面积不足的问题。弯头的转向角度经过实际桌面场景验证，当笔记本放置在桌面时，线缆会顺着弯头方向自然垂向桌面下方，不会在插头位置形成向上翘起的应力，也不会挤占笔记本侧边接口的相邻空间，避免干扰旁边USB、HDMI等接口的插头插拔。线缆外层采用耐磨的柔性橡塑材质，表面做了细微的防滑纹理处理，日常拖拽、弯折时不会轻易出现表皮开裂的情况，内部铜芯采用多股细铜丝绞合结构，兼顾导电性能与抗弯折疲劳能力，适配日常移动办公场景下频繁挪动笔记本、拉扯电源线的使用需求。整个连接器的外形尺寸控制紧凑，弯头部分的塑胶外壳没有多余的凸起结构，即使笔记本侧边空间狭窄，也能顺利插接到位，不会和周边的设备、线材产生干涉。
