PCSN5D33贴片功率电感三维结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:249851
  • PCSN5D33贴片功率电感三维结构设计
  • PCSN5D33贴片功率电感三维结构设计
  • PCSN5D33贴片功率电感三维结构设计
  • PCSN5D33贴片功率电感三维结构设计

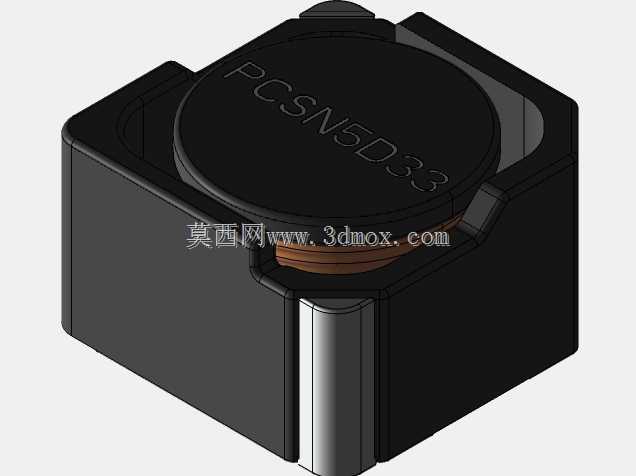

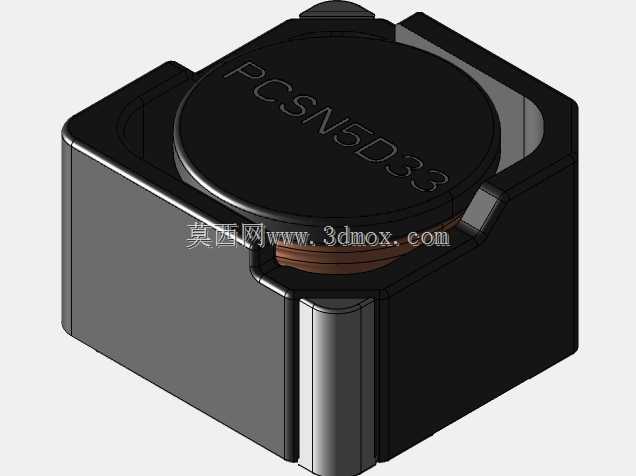

这款贴片电感的结构设计完全围绕表面贴装生产场景展开,在消费类电子、工业控制板卡、车载电子模块的DC-DC回路里,这类屏蔽式功率电感承担着储能、滤波、抑制纹波电流的核心作用,相比传统直插电感,它的贴装适配性更强,能匹配高速SMT产线的回流焊工艺要求,不需要额外的引脚整形工序,能大幅降低板卡组装环节的人工干预成本。从结构设计逻辑来看,这款电感采用了闭合磁路的屏蔽结构,外部的方形塑磁外壳把绕制的漆包线线圈完全包裹在内,能有效降低工作状态下的漏磁,避免对板卡上相邻的高精度信号线路、敏感器件造成电磁干扰,这也是它和开放式工字电感最核心的结构差异——开放式电感的漏磁会在周边走线里耦合出干扰噪声,在高密度布板的便携设备里,这种屏蔽结构的优势会被放得很大。尺寸边界是选型阶段最核心的考量参数,这款电感的长宽尺寸均为6mm,本体高度3.5mm,属于小尺寸大电流的功率电感范畴,在做PCB布局的时候,需要预留的焊盘尺寸要和电感底部的两个引出电极完全匹配,两个电极分别从线圈两端引出,贴合在电感本体的两侧底部,焊接时的焊盘锡膏印刷厚度要控制在合理范围,避免回流焊过程中锡膏爬升到电感本体侧面,造成相邻焊盘短路或者电感本体偏移。设计这款三维模型的时候,特意还原了电感顶部的型号丝印标识、外壳的合模线细节、底部电极的金属镀层质感,甚至线圈在磁腔内部的绕制层数、磁芯和外壳的装配间隙都做了还原,不是简化的方块示意模型,能直接用于板卡的整机3D装配干涉检查——很多工程师在做结构堆叠的时候,如果用简化的电感模型,往往会忽略电感顶部的圆弧凸起、侧面的电极突出量,导致后期装机的时候和上方的屏蔽罩、结构件发生干涉,这款模型的外形公差完全按照实物的标称尺寸做了还原,能直接导入PCB结构设计软件做装配校验。从实际使用场景来说,这类电感通常用在电源回路的输出端,和输入输出电容配合构成LC滤波网络,它的磁芯材质采用的是合金粉材质,相比传统铁氧体磁芯,它的饱和电流特性更好,在大电流通过的时候不会轻易出现磁饱和导致电感量骤降的问题,能保证电源回路在负载动态跳变的时候依然保持稳定的输出特性。外壳的边角做了小圆弧过渡处理,一方面是避免生产过程中边角崩裂,另一方面也能减少贴片机吸嘴取料时的吸附漏气问题,提升SMT贴装的良率,这些细节在三维建模的时候都做了精准还原,没有做过度的简化处理,能给选型和结构设计人员提供最贴近实物的参考。
