立式商用现金回收处理终端结构设计

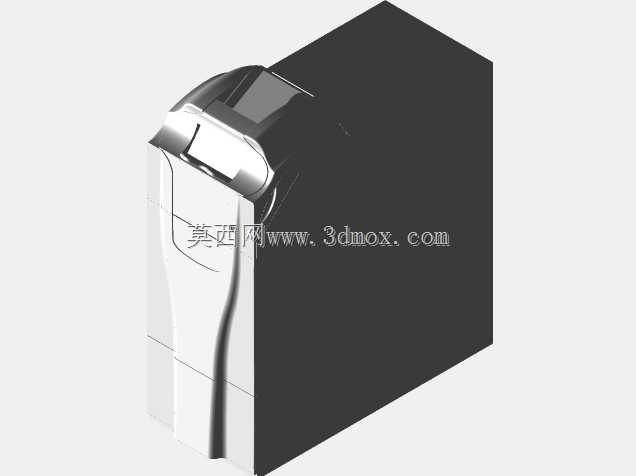

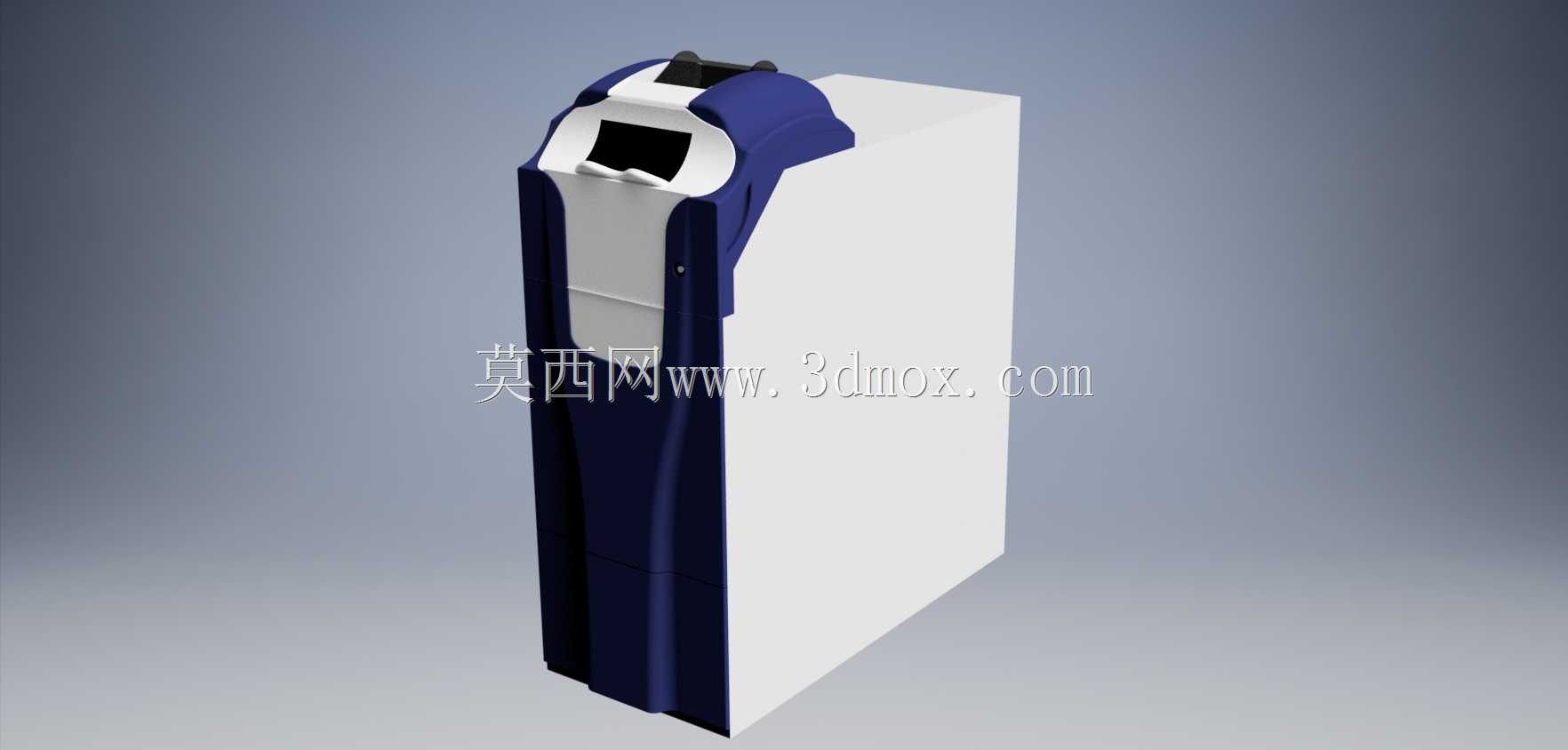

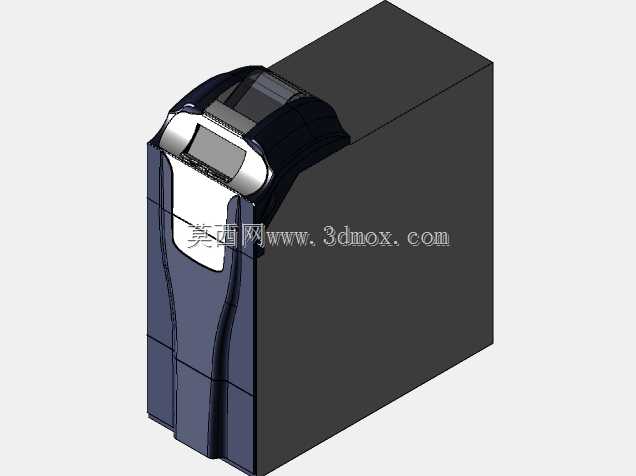

该现金回收终端主要面向线下零售网点、自助缴费场站、无人值守商超等高频现金收付场景，核心功能是完成零散纸币的自动识别、真伪校验、整齐堆叠与暂存收纳，替代传统人工点钞收纳的繁琐流程，降低一线收银人员的现金处理工作量，同时减少人工接触现金带来的错账、假币流入风险。从结构设计逻辑来看，整机采用立式窄体布局，主体依托长方体立式机柜作为承载基体，将上部操作区做了斜切收窄的曲面造型处理，操作面朝向使用者倾斜15度左右，适配站立操作时的人体视线高度与手臂操作范围，无需使用者过度俯身或抬手即可完成纸币投放、操作确认的全流程动作。上部操作模块集成了纸币插入口、状态提示显示屏与功能按键区域，插入口做了内凹式导向设计，边缘做圆弧过渡处理，避免纸币送入时出现卡滞、折边问题，同时内置的识别模块可在纸币进入通道的瞬间完成面额、真伪、完整度的多重校验，不符合要求的纸币会自动退回插入口，符合收纳标准的纸币则通过内部输送通道送入下部的密封储钞仓。储钞仓位于机柜下半部分的封闭腔体内，采用独立锁闭结构设计，只有授权运维人员可通过专用锁具开启仓门完成现钞归集，仓体内部预留了可调节的堆叠压片结构，可根据收纳纸币的厚度自动调整压紧力度，保证纸币堆叠整齐不散落，同时避免过度压紧造成的纸币褶皱、卡钞问题。整机安装边界控制在窄幅立式范围内，占地面积仅相当于常规立式饮水机的三分之二，可直接放置在收银台旁、自助服务厅墙角等位置，底部预留了固定螺孔与走线通道，既可以直接落地放置，也可通过膨胀螺栓与地面固定防止倾倒，背部预留的通讯与电源接口采用内嵌式设计，避免外接线路突出影响通行或造成线路剐蹭破损。外壳采用分块拼接结构，上部曲面操作区采用耐磨工程塑料注塑成型，下部机柜主体采用冷轧钢板折弯焊接成型，表面做喷塑防锈处理，兼顾外观曲面的造型需求与整机结构的抗冲击强度，日常运维时仅需拆开上部侧盖即可完成识别模块、输送通道的清洁维护，无需整体拆解机柜，大幅降低后期运维的拆装工作量。内部走钞通道采用圆弧过渡的无锐角设计，所有与纸币接触的接触面均做低摩擦系数的光滑处理，减少纸币输送过程中的磨损，同时通道内预留了多组传感器安装位，可实时监测纸币输送位置，一旦出现卡钞前兆即可自动调整输送辊转速，降低卡钞故障的发生概率。
