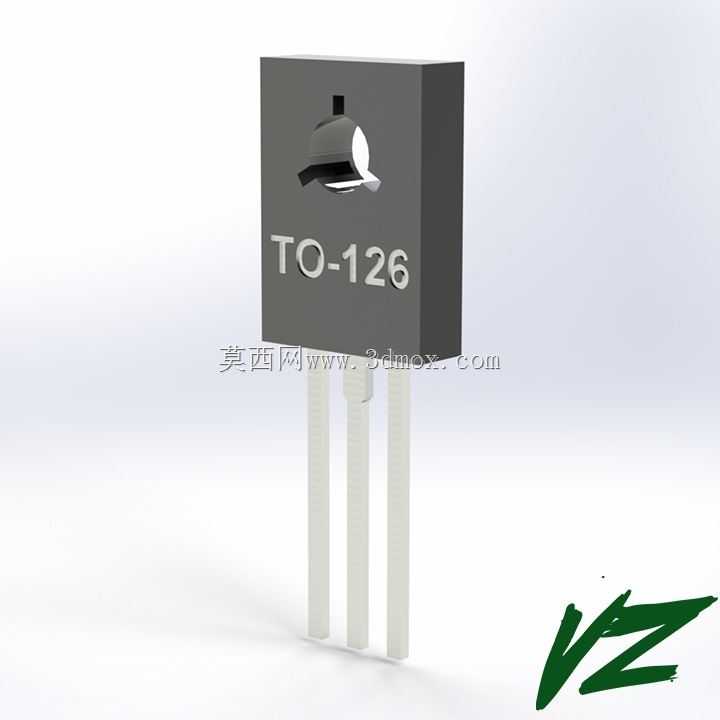

直插式TO-126封装功率晶体管三维结构

在中小功率电子电路的结构设计环节，TO-126封装的晶体管是板级装配里极为常见的分立器件，这类封装的器件通常承担小信号放大、中低功率开关、线性稳压这类核心功能，广泛出现在工业控制板卡、消费类电源、小型驱动模块、家电控制板的电路布局中。做PCB布局与结构干涉校验时，很多新手工程师容易忽略封装本体的安装边界，只参考 datasheet 里的引脚间距参数，最后打样后出现器件与外壳、散热片、周边 tall 元件干涉的问题，这个三维结构完整还原了封装的所有外形细节，能直接导入装配环境做干涉检查。从结构设计逻辑来看，TO-126属于塑封直插封装，本体采用耐高温环氧塑封料压注成型，正面预留的金属散热凸台是设计里的关键结构，这个凸台直接和内部芯片的载片台连通，既可以在自然散热场景下通过本体表面散出芯片工作产生的热量，也可以通过加装小型散热片进一步提升器件的耗散功率上限，建模时这个凸台的平面度、与塑封本体的高度差都做了精准还原，避免后续装配散热片时出现贴合间隙过大导致热阻超标的问题。引脚部分采用三根平行直插排布，引脚的截面尺寸、引脚间距、引脚伸出塑封本体的长度都严格对应实际量产器件的尺寸，做PCB封装设计时可以直接参考这个模型的引脚坐标调整焊盘位置，避免出现引脚插装时偏位、无法过波峰焊的问题。很多工程师在做板卡三维布局时，经常会把这类直插器件的本体高度估错，要么留的安全间隙过小导致外壳压到器件本体，要么留的间隙过大浪费机箱内部空间，这个模型完整还原了器件从引脚末端到塑封本体顶面的总高度，以及散热凸台的突出尺寸，在做整机结构堆叠时可以直接调用，不需要反复核对二维手册的尺寸参数。另外这类封装的器件在做引脚成型加工时，引脚的弯折位置距离塑封本体的距离有明确的工艺要求，弯折点离本体太近容易导致塑封本体开裂、内部键合线拉断，模型里引脚的根部预留了符合工艺要求的平直段，在做引脚折弯工装设计、或者PCB布局时预留引脚成型空间时，都可以直接参考这个结构的尺寸边界。在做热仿真分析时，这个模型的本体材质分区、散热凸台的接触面积都可以直接赋予对应的材料参数，不需要再重新拆分建模，能大幅提升板级热仿真的效率，避免因为模型简化过度导致仿真结果和实际温升偏差过大。
