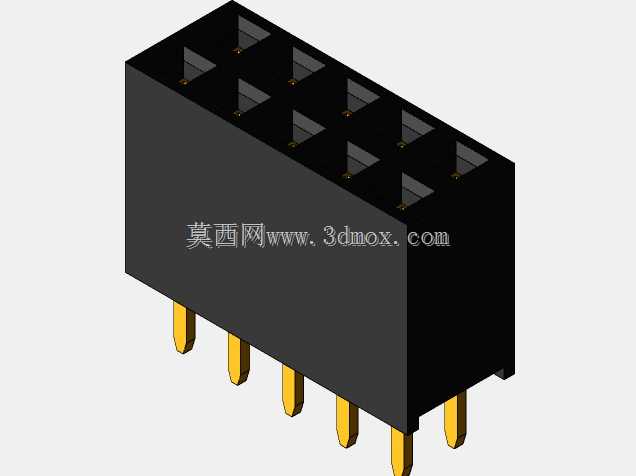

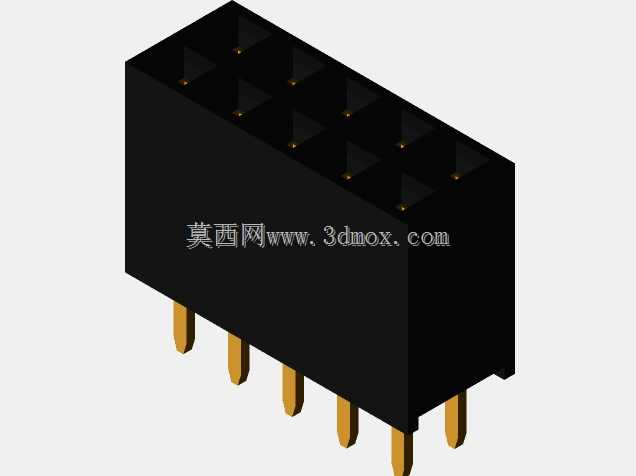

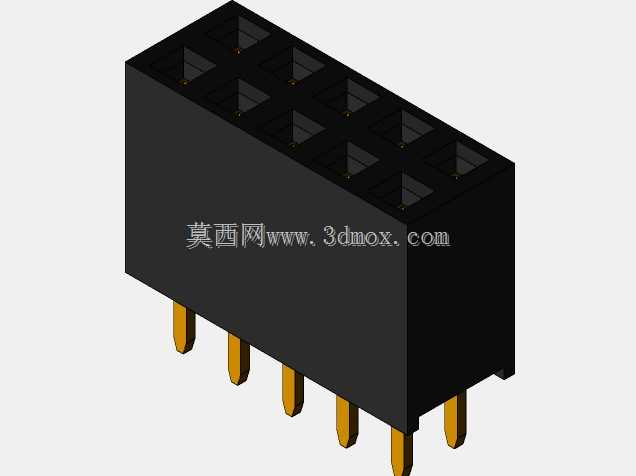

2x5排距2.54mm内螺纹收割台直插排母

这款直插式排母是板间电气连接场景里的常用基础元件，在工控板卡、小型测控设备、嵌入式开发板的板层堆叠、模块拓展设计中应用十分广泛，主要承担不同PCB板之间的信号传输、小功率电流导通作用，相比普通直插排母，其内置的内螺纹收割台结构能在插针接入后提供额外的机械锁紧力，避免设备在存在持续振动的工况下出现接插松脱、信号瞬断的问题，常见于小型工业传感节点、便携检测仪器、车载小型控制模块这类对连接可靠性有一定要求的电路设计中。从设计逻辑来看，这款排母采用2x5的双排共10Pin触点布局，触点间距选用行业通用的2.54mm标准节距，能完美适配市面上绝大多数通用排针、杜邦线的接插尺寸，不需要额外定制匹配的对接元件，选型替换的适配成本极低。外形尺寸上，元件整体长度控制在13.2mm，宽度5mm，整体高度8.5mm，直插引脚长度适配常规1.6mm板厚的PCB通孔焊接需求，引脚排布严格对齐2.54mm网格的PCB设计规范，在做PCB Layout时可以直接调用标准封装库完成布局，不需要单独绘制封装，能有效缩短硬件设计的周期。安装边界方面，这款排母采用THT通孔焊接工艺，焊接时引脚穿过PCB板的金属化通孔后在板背过波峰焊或者手工焊接固定，元件本体底部与PCB板面贴合时不会干涉周边0.5mm范围内的表贴元件布局，排母上方的接插区域预留3mm以上的操作空间即可完成排针的插拔操作，内螺纹结构的锁紧力设计为0.5N·m的拧紧力矩即可达到可靠连接效果，不会因为力矩过大损坏塑料本体或者触点结构。触点部分采用铜合金基材镀金处理，能保证长期使用下的接触电阻稳定，避免氧化导致的信号衰减，黑色绝缘本体采用耐高温工程塑料注塑成型，能承受波峰焊时的260℃高温冲击，不会出现本体变形、触点移位的问题。在实际选型应用中，这款排母可以直接替代同尺寸的普通直插排母，不需要修改PCB板的开孔与布局，就能直接提升接插部位的抗振动性能，尤其适合用在需要经常拆装拓展模块、或者设备工作环境存在持续小幅振动的场景，不需要额外增加点胶、卡扣等辅助固定结构，就能满足常规工业场景下的连接可靠性要求。
