兄弟HL1202桌面黑白激光打印机结构设计

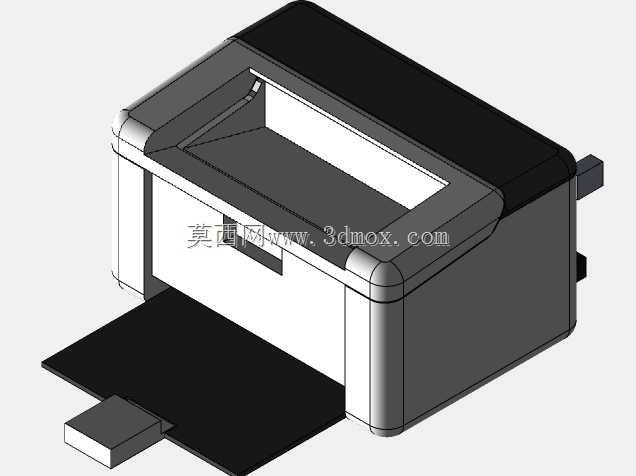

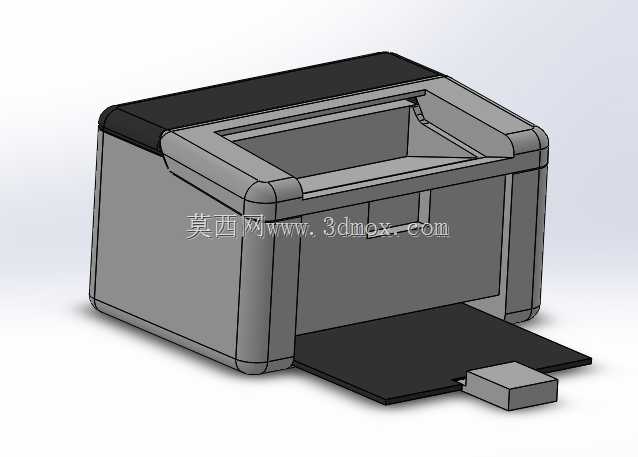

日常办公场景里，桌面级打印设备的结构合理性直接决定工位空间利用率与日常操作的便捷度，这款针对小型办公与个人工位设计的激光打印设备，在结构排布上充分考量了桌面使用的各类边界条件。从整机外形来看，设备采用方正切角的紧凑布局，机身主体宽度控制在单人工位桌面可轻松容纳的范围，进纸托盘采用下置抽拉折叠结构，闲置状态下可完全收合至机身底部，不会额外占用桌面纵深空间，出纸口设置在机身顶部靠前位置，打印完成的纸张顺着导纸板自然堆叠，取纸时无需挪动设备本体，适配多数办公桌的操作高度。设备核心功能围绕黑白激光打印逻辑排布，内部走纸通道采用短路径设计，从下进纸区到感光鼓组件再到定影单元最后到顶部出纸口，路径弯折角度控制在合理范围，大幅降低卡纸概率，日常处理普通A4复印纸、薄型信封、不干胶标签纸等常用办公介质时，走纸稳定性有充足保障。机身侧部预留的接口区域做了内凹设计，数据线与电源线插接后接头不会突出机身侧面，设备贴墙放置时也不会挤压线材，避免接口长期受力松动。外观结构上，上盖采用一体化可掀开设计，更换耗材时只需掀开上盖即可触及硒鼓与粉仓位置，无需拆解额外侧盖，日常维护操作门槛极低，边角处全部做了大圆角过渡处理，避免工位走动时磕碰划伤。从建模逻辑来看，整机结构拆分为外壳覆盖件、内部走纸机构、耗材安装仓、电路容纳区四个主要模块，各模块之间的装配间隙预留了合理的公差范围，外壳件的壁厚均匀，既保证结构强度又控制整机重量，底部设置的四个防滑胶垫位置经过配重测算，放置在光滑桌面时抽取进纸托盘不会带动设备移位。设备后部的散热格栅排布避开了内部定影组件的高温区域直吹，同时防止异物从格栅掉入机身内部，前部的电源与状态指示灯设置在视线易及的位置，无需俯身即可查看设备运行状态，整体结构完全围绕桌面高频使用场景做适配，没有冗余的结构设计，每一处外形处理都对应实际使用中的操作需求。
