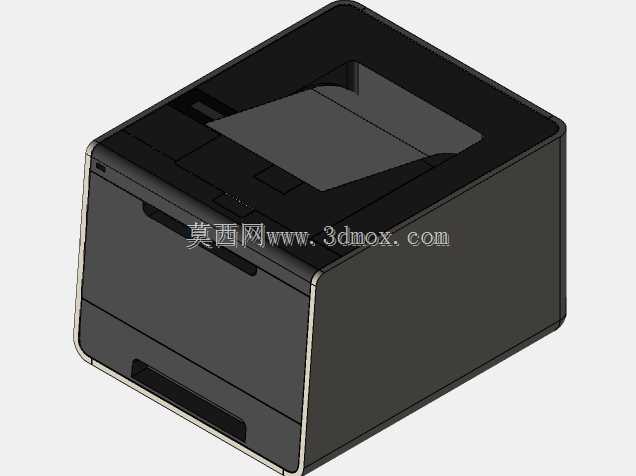

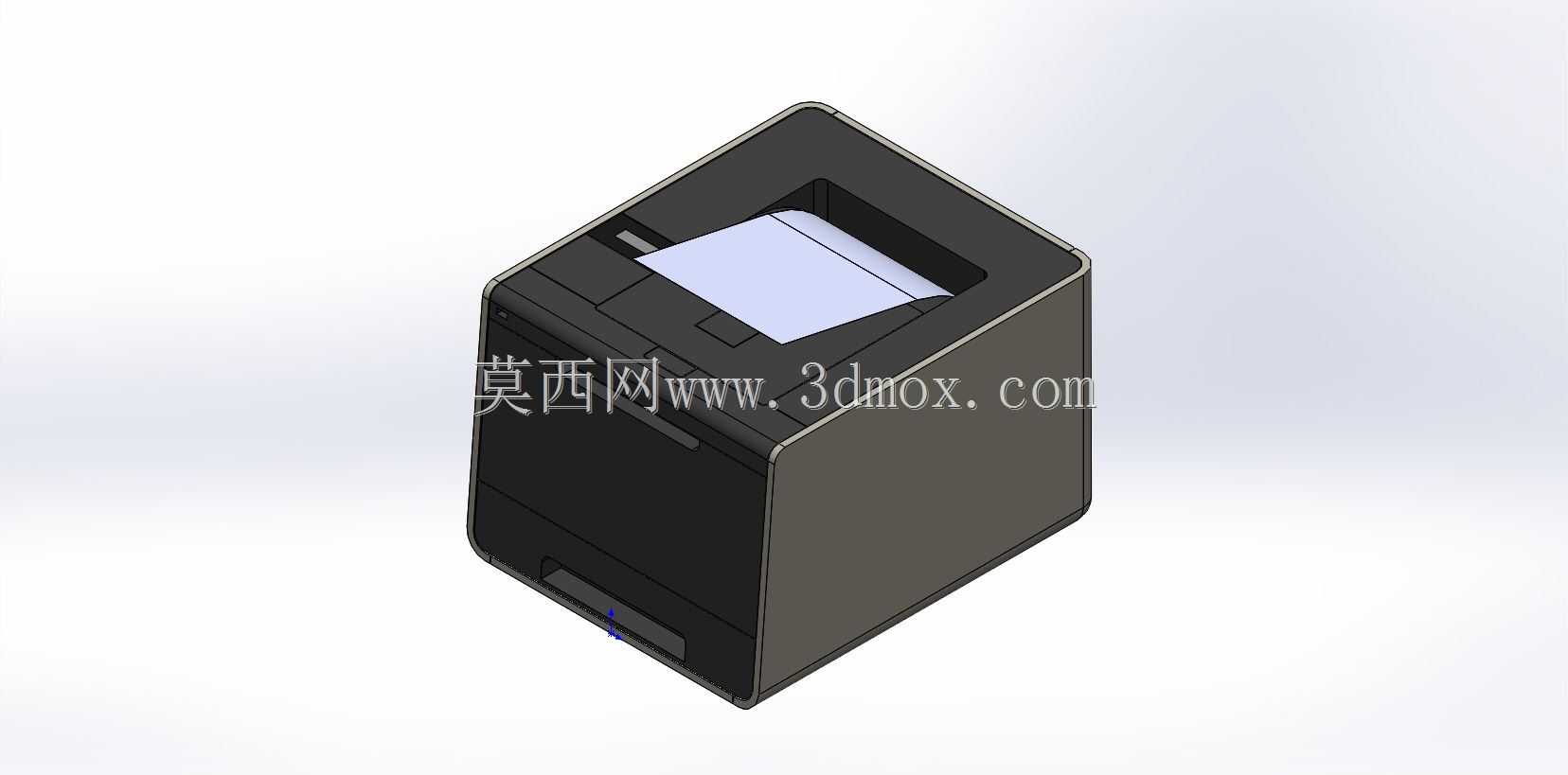

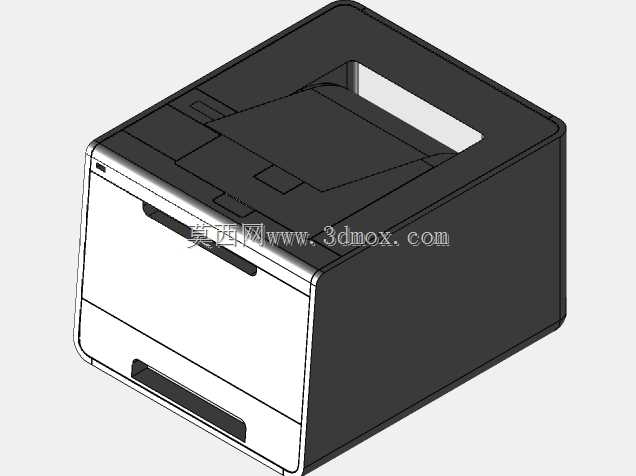

兄弟HL4150CDN彩色激光打印机结构建模

日常办公场景里，桌面级彩色激光打印设备是文印输出的核心载体，这款机型的三维建模完全围绕实际装机与工位布置需求展开，先从安装边界说起，建模时严格还原了设备的整机外廓尺寸，底部进纸仓的抽拉行程、顶部出纸口的托板展开空间、后侧电源与数据接口的插拔预留间隙都做了1:1的尺寸校核，做办公工位布局规划时，可直接将模型导入装配环境，核对桌面承重区域预留、周边走线空间、相邻文件柜的开合干涉问题，避免后期设备进场后出现空间错配。

从功能结构来看，模型完整复现了设备的分层布局逻辑，最下方的封闭式进纸单元可容纳标准A4幅面打印纸，中部为硒鼓与粉仓的安装腔体，建模时保留了仓门的开合角度限位，对应实际更换耗材时的操作空间，方便做运维操作的空间模拟；顶部出纸区域的导纸结构做了细节还原，纸张输出时的承托角度与实际设备一致，可用于模拟连续打印时的纸张堆叠状态，评估出纸口周边是否需要额外增设接纸托盘。

设计思路上，整机采用方正的立式紧凑布局，外壳做了小圆角过渡处理，既避免直角磕碰的安全隐患，也能最大化利用内部腔体空间，将走纸通道、激光扫描单元、定影组件、散热风道都整合在立方型壳体内，相比卧式打印设备能减少30%左右的桌面占用面积，适配小型办公隔间、前台工位这类空间有限的部署场景。设备正面的操作按键区域、状态指示灯位置都按实际排布做了还原，做人机交互验证时，可模拟站立或坐姿操作时的按键可达性，评估操作舒适度。

从实际用途出发，这类彩色激光打印机主要用于办公场景下的文档、彩色报表、宣传小样的快速输出，建模时还原了设备的进纸走纸路径，可用于做办公文印系统的流程仿真，也能为设备外壳改装、外置附加配件（比如外置纸盒、防尘罩、网络打印模块扩展）的设计提供准确的安装基准，避免改装时出现结构干涉。另外模型的外壳分件逻辑完全对应实际设备的装配关系，做设备拆装教学、运维培训时，可直接用于拆解演示，清晰展示各部件的装配位置与连接关系，比二维图纸更直观。设备侧面的散热格栅位置、底部的支撑脚垫高度都做了准确还原，做工位散热模拟、桌面减震垫选型时，也能提供准确的结构参考，确保设备长期运行时的通风与稳定性。
