香橙派开发板适配防护外壳结构设计

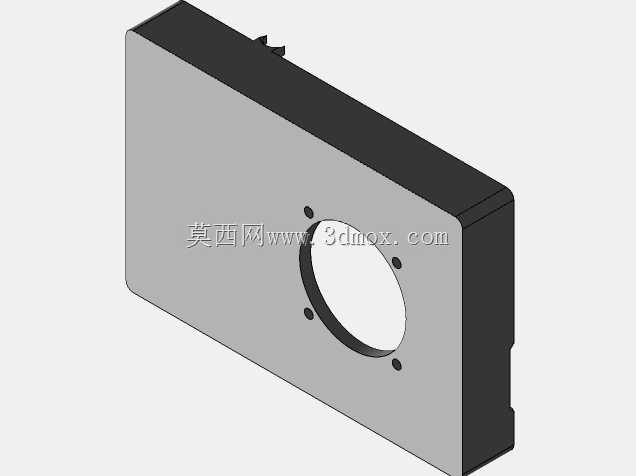

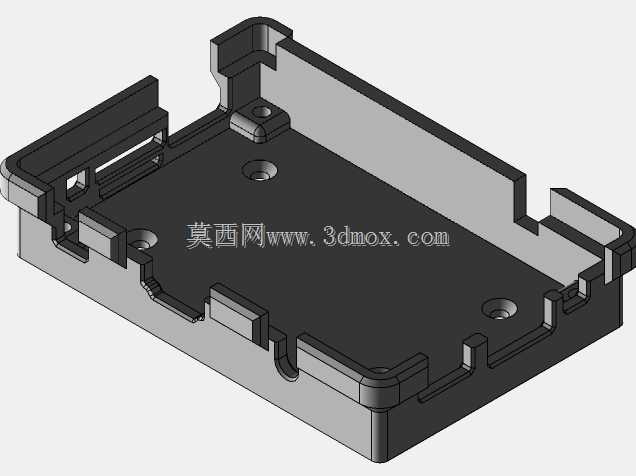

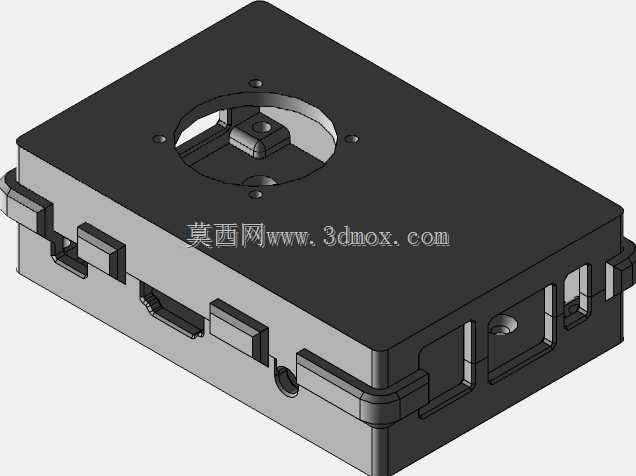

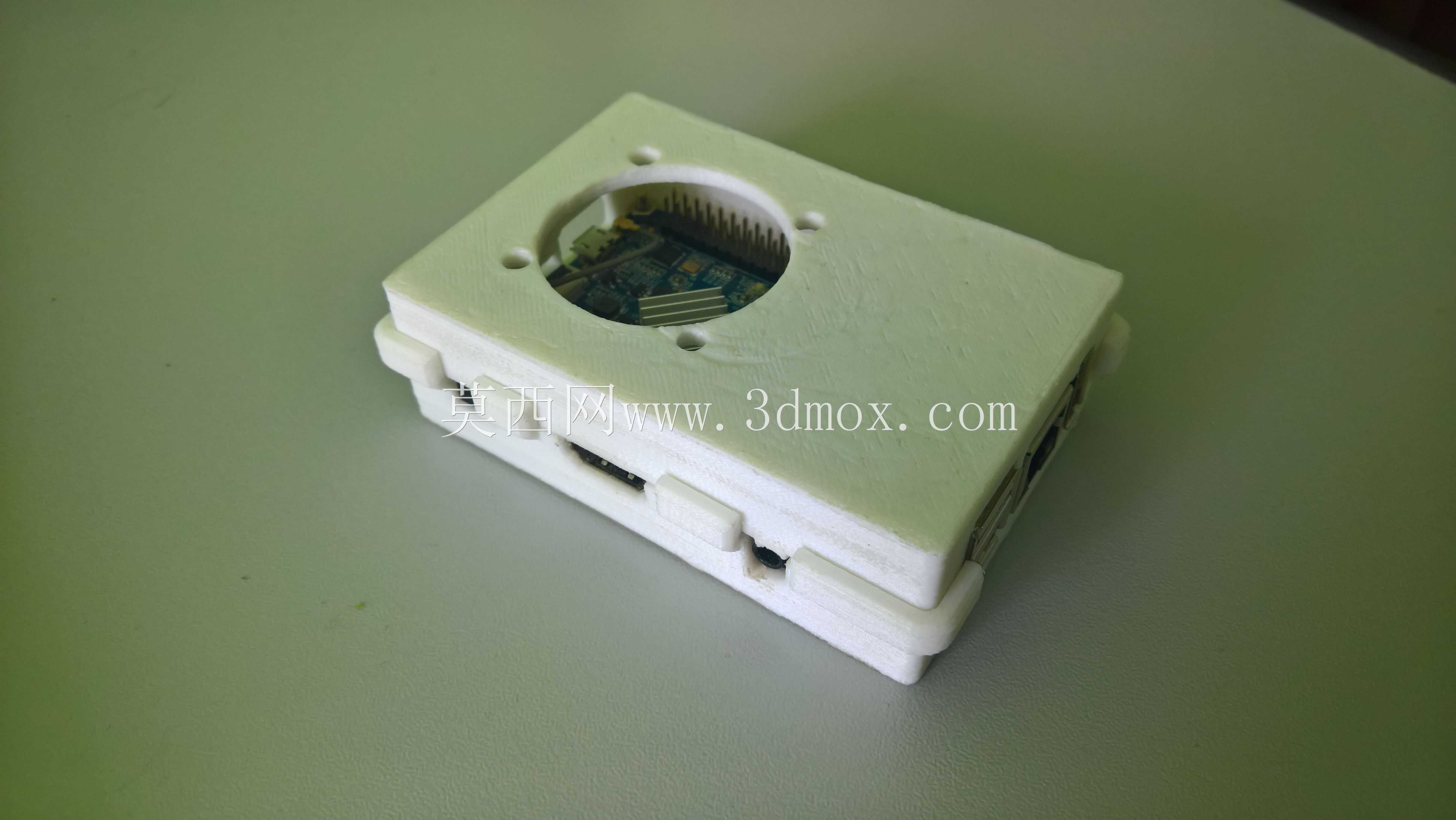

这款壳体是针对Orange Pi PC plus开发板做的适配防护结构，日常在嵌入式开发、小型边缘计算节点搭建、创客DIY项目里经常能碰到这类板卡的防护需求——裸板直接放置在桌面或者设备机柜里，很容易被金属碎屑、滴落的焊锡、积灰造成引脚短路，侧边的接口也容易因为反复插拔出现受力松脱，做个适配的外壳能大幅提升板卡部署后的可靠性。从结构设计来看，壳体采用上下扣合的分体式结构，没有额外设计螺丝固定位，靠上下壳的卡扣配合就能完成装配，拆装的时候不用额外找工具，日常要调整板卡跳线、外接扩展模块的时候，徒手就能拆开壳体操作，对经常要调试板卡的开发者来说很方便。上壳对应开发板的核心散热区域开了圆形的镂空窗口，这个位置刚好对准板卡上的主芯片与排针区域，一方面能给高负载运行的主芯片留出空气对流的散热通道，避免封闭壳体导致热量堆积出现降频，另一方面也能不用拆壳就直接对接外接的排线、传感器模块，不用每次扩展都拆开整个壳体。壳体侧边的开孔完全对齐开发板自带的USB、HDMI、网线、电源等所有外接接口，开孔的尺寸留了0.2mm的装配余量，既不会因为尺寸公差导致接口插头插不到位，也不会因为开孔过大让壳体和接口之间留太大缝隙进灰。壳体的内部做了一圈限位筋，装配的时候开发板直接放进下壳的限位槽里就不会出现窜动，每个接口和侧边开孔的对位精度靠限位筋就能保证，不用反复调整板卡位置。外形尺寸上完全贴合开发板的外轮廓，没有做多余的外凸结构，整体厚度比裸板增加不到8mm，不管是放在桌面做小型开发终端，还是塞进小型设备的内部空间做控制核心，都不会占用额外的安装空间，安装边界和裸板几乎一致，之前给裸板预留的安装位不用做任何修改就能直接把带壳的板卡装进去。壳体的壁厚做了1.8mm的均匀设计，用常规的FDM3D打印机就能直接打印制作，打印的时候不用加支撑结构，上下壳的扣合位做了小角度的拔模斜度，打印完成后稍微清理一下毛边就能顺利扣合，不用做额外的打磨处理。实际使用的时候，带壳的板卡叠放在一起也不会出现引脚互相接触短路的问题，挪动的时候也不用担心手上的静电直接打到板卡的元器件上，对经常要携带板卡去不同场地做调试的开发者来说，能减少很多不必要的板卡损坏风险。
