奥塔格鲁佩斯哈丹机架焊接装配结构

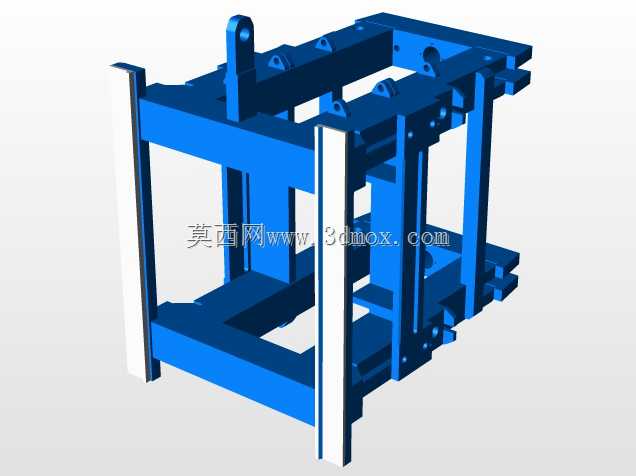

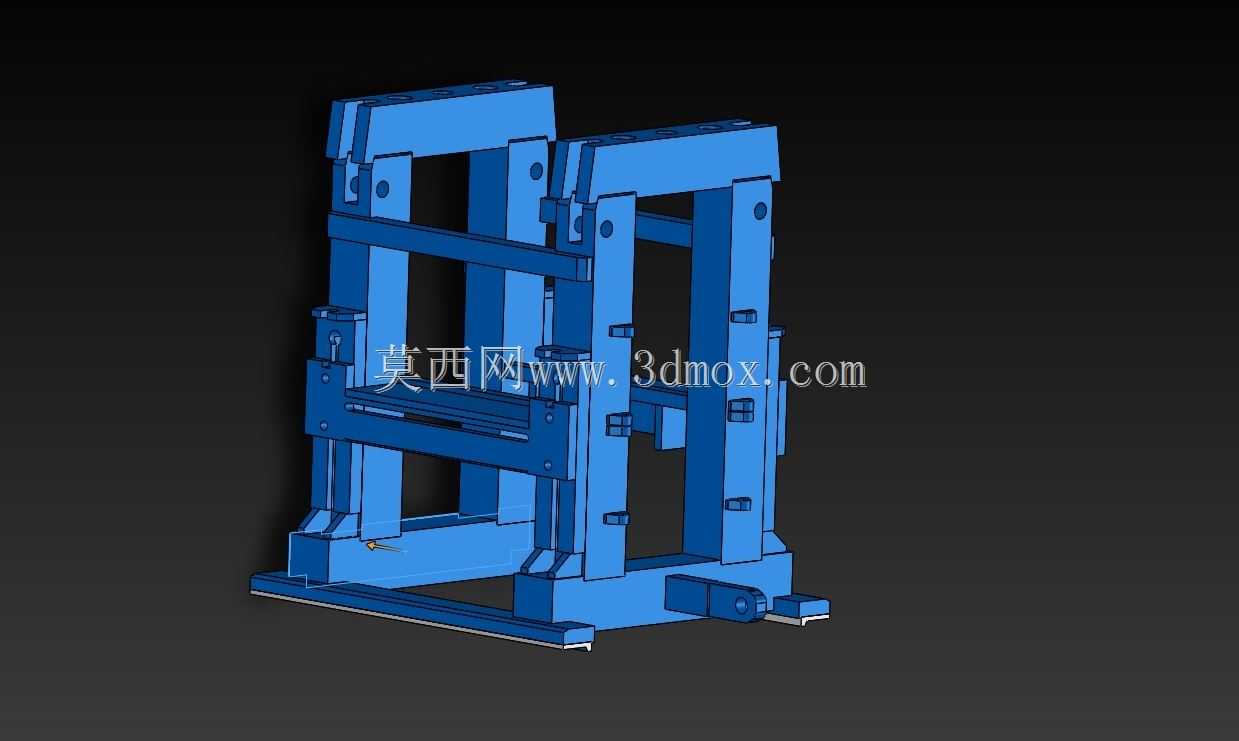

该机架结构主要应用于重型工业设备的主机承载场景，常见于锻压设备、大型成型设备的主机身支撑单元，作为整套设备的核心承载基体，需要承担设备运行过程中产生的交变载荷、冲击载荷以及工作机构的反作用力，同时为各运动部件提供精准的安装基准，保证设备长期运行的形位公差稳定性。从结构设计来看，整体采用双立柱对称式布局，左右两侧为箱型焊接立柱结构，内部设置有横向加强筋与纵向肋板，能够在控制整体重量的前提下大幅提升结构的抗弯、抗扭刚度，避免大载荷工况下出现结构形变影响设备运行精度。底部为一体式焊接底座，底座上预留有设备安装的地脚螺栓孔位，可直接通过膨胀螺栓或预埋螺栓固定在设备混凝土地基上，底座与立柱之间采用全熔透焊接连接，焊后需进行去应力退火处理，消除焊接残余应力，防止后期使用过程中出现应力变形。立柱之间设置有多道横向连接梁，上下分布的连接梁一方面用于强化左右立柱的连接刚性，另一方面可作为运动滑块、导向组件的安装基准面，连接梁与立柱的连接面采用精加工处理，装配时通过定位销保证装配精度，连接螺栓采用高强度铰制孔螺栓，承受横向剪切载荷。结构下部预留有驱动机构的安装空间，可容纳主传动油缸、电机或者曲柄连杆机构的安装位，安装位的连接孔采用同轴度设计，保证驱动机构输出轴线与运动部件的运动轨迹保持平行，避免出现偏载磨损。设计过程中优先考虑了装配工艺性，所有焊接坡口均采用标准焊接坡口形式，减少现场焊接的加工工作量，各部件的安装面均预留有精加工余量，可在整体焊接完成后通过大型龙门铣床一次性加工完成，保证各安装面的平行度、垂直度公差控制在合理范围内。外形尺寸方面，整体宽度适配常规工业车间的设备进门尺寸，高度方向预留有足够的运动行程空间，安装边界上底座的外轮廓尺寸小于设备地基的预留尺寸，侧面预留有维护操作的空间，方便后期设备的检修与部件更换。整体结构没有多余的冗余设计，所有板材、型材的选型均经过载荷校核，在满足刚度强度要求的前提下尽可能压缩制造成本，适合作为中型重载设备的主机身结构使用，能够适配多种不同工艺的加工设备改造需求。
