带线控收纳结构的入耳式有线耳机结构设计

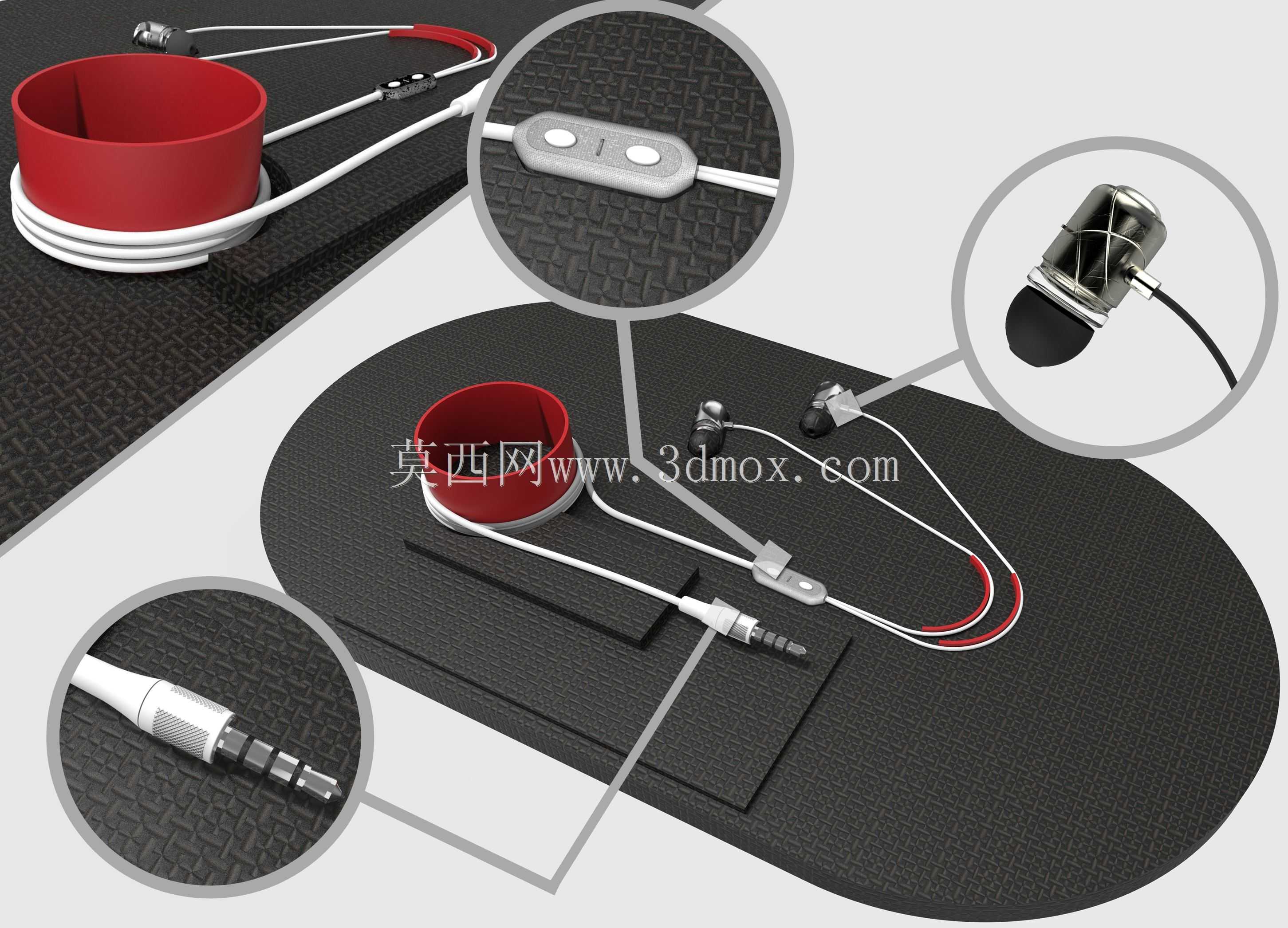

日常消费电子音频配件的结构设计中，入耳式有线耳机的细节处理直接影响用户长期使用的体验，这款带配套收纳结构的有线耳机，在结构层面做了多场景适配的考量。从实际使用场景出发，日常通勤、桌面办公、移动出行时，耳机线材的缠绕问题是用户反馈最多的痛点，配套的环形收纳座采用内凹绕线槽设计，线材可顺着槽位规整缠绕，避免线材反复弯折导致的内芯铜丝断裂，收纳座的内径尺寸适配常规线材缠绕3-4圈的长度，外径控制在掌心可握持的范围，放入随身包袋时不会占用过多空间，边缘做了R2的圆角过渡，不会刮蹭包内其他物品。耳机本体的入耳部分采用斜角出音嘴设计，角度匹配人体耳道的自然倾斜角度，佩戴时耳塞套可贴合耳道内壁，减少漏音问题，出音嘴前端设置了防尘网安装位，可固定金属防尘网，阻挡耳道分泌物进入耳机音腔内部，延长发声单元的使用寿命。线控模块设置在右侧线材距离耳塞15cm的位置，刚好对应多数人握持手机时手指自然下垂可触碰的位置，模块表面设置三个功能按键，分别对应音量加减、播放暂停功能，按键的按压行程控制在0.3mm，按压反馈清晰，不会出现误触或者按动无响应的问题，模块内部预留了麦克风拾音孔，孔位做了斜向开孔设计，避免直吹产生的风噪影响通话质量。音频插头采用标准3.5mm三段式镀金插头结构，插头根部做了应力释放锥度设计，线材与插头衔接位置的橡胶护套长度为8mm，可承受反复弯折的应力，避免插头位置出现线材断裂的问题，插头的尺寸公差控制在0.02mm以内，可适配市面上绝大多数带3.5mm音频接口的设备，插拔时的阻尼感适中，不会出现过松接触不良或者过紧难以拔出的问题。整体结构的装配间隙控制在0.1mm以内，各部件的分模线设置在非外观接触面，不会影响握持和佩戴的触感，线材采用TPE外被材质，兼顾柔软度和抗拉伸性能，可承受日常使用中的拉扯力，不会轻易出现线材外皮破损的情况。
