Trimble Yuma手持GIS/GPS测绘终端结构

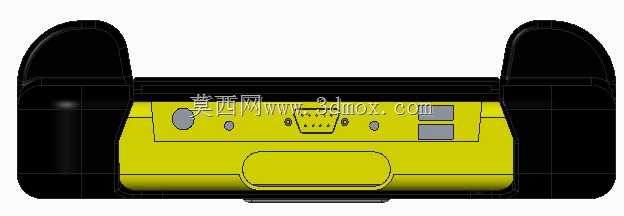

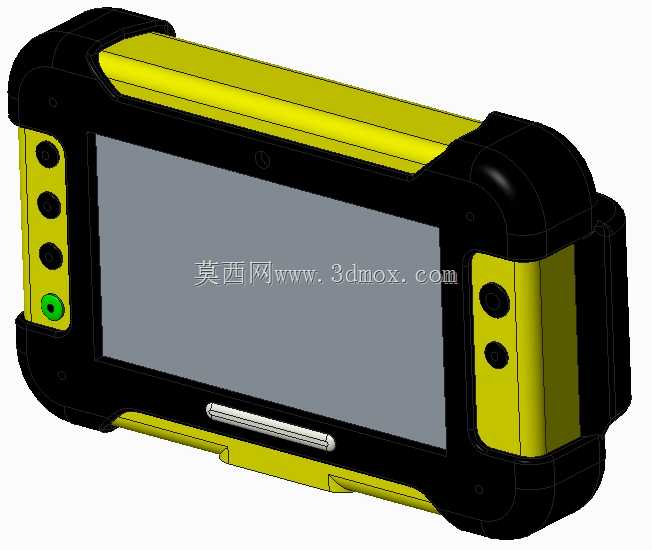

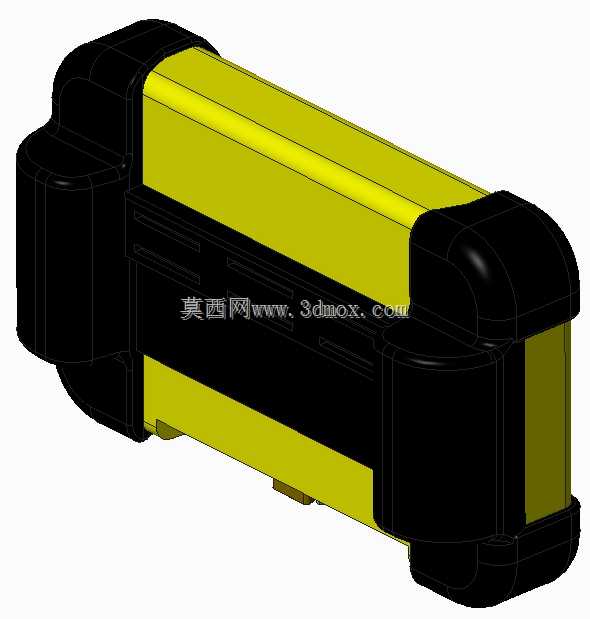

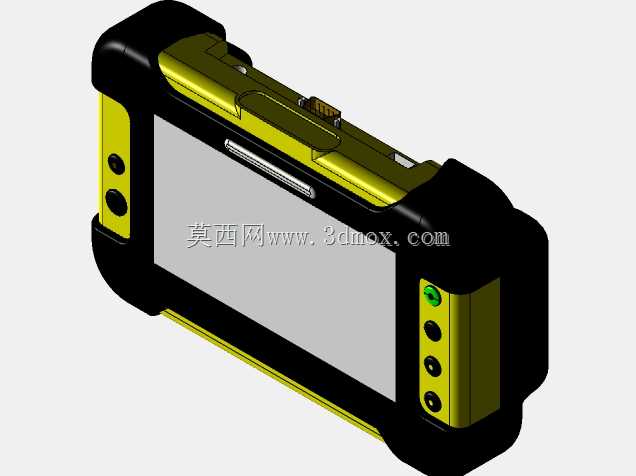

野外测绘作业场景下，作业人员对终端设备的抗造性、操作便捷性有着极高要求，这款手持GIS/GPS设备的结构设计，完全围绕外业长时间作业的实际需求展开。从整体结构来看，设备采用全包覆式防撞缓冲结构，边角位置做了加厚的高弹性防护层设计，能够承受1.2米高度自由跌落至混凝土面的冲击，不会损伤内部核心定位模块与显示组件，适配山林、矿区、工地等复杂作业环境下的意外磕碰场景。设备正面预留了大尺寸触控显示区域，屏幕周边做了高出屏幕表面2mm的挡边设计，即使屏幕朝下平放在硬质地面，也不会直接刮擦触控面板，外业作业无需额外配备屏幕保护套也能保障面板完好。侧边的物理按键做了凸点防滑设计，按键行程设置为1.5mm，戴厚劳保手套也能清晰感知按键反馈，避免冬季或者戴防护手套操作时出现误触、按不动的情况，左侧专门设置了醒目的功能快速启动键，一键即可启动点位采集功能，不用在多级菜单里翻找，提升外业采集效率。设备的握持区域做了内凹的弧度处理，贴合成年人手掌的自然握持曲线，长时间单手握持作业也不会产生明显的硌手感，机身两侧的黄色区域做了细微的防滑纹理，即使手上沾有泥土、雨水，也能稳定握持设备不会滑落。从安装边界来看，设备背部预留了标准的快装板连接螺孔，能够直接适配测绘杆的快装支架，不需要额外加装转接件，即可把设备固定在对中杆上进行连续点位测量，螺孔周边做了金属嵌件加固，频繁拆装也不会出现塑料螺孔滑牙的问题。内部结构上，核心定位板卡做了独立的减震安装仓，通过硅胶减震柱与主壳体连接，野外颠簸移动作业时，不会因为持续震动导致板卡接插件松动，保障定位信号的连续稳定。接口位置全部设置了一体化的硅胶防水塞，防水等级达到IP67，暴雨天气下作业也不会有雨水渗入机身内部，接口排布集中在设备底部，接插数据线的时候不会干扰正常的握持操作。设备顶部预留了外置天线的安装接口，在遮挡严重的林区、城区作业时，可以外接高增益GNSS天线提升信号接收能力，接口做了防呆设计，不会出现插反损坏针脚的问题。整体结构没有多余的装饰性设计，每一处结构特征都对应外业作业的实际痛点，从防护性能、操作逻辑、扩展适配多个维度匹配地理信息采集、工程放样、国土调查等场景的使用需求。
