电脑主板DDR2内存插槽结构设计

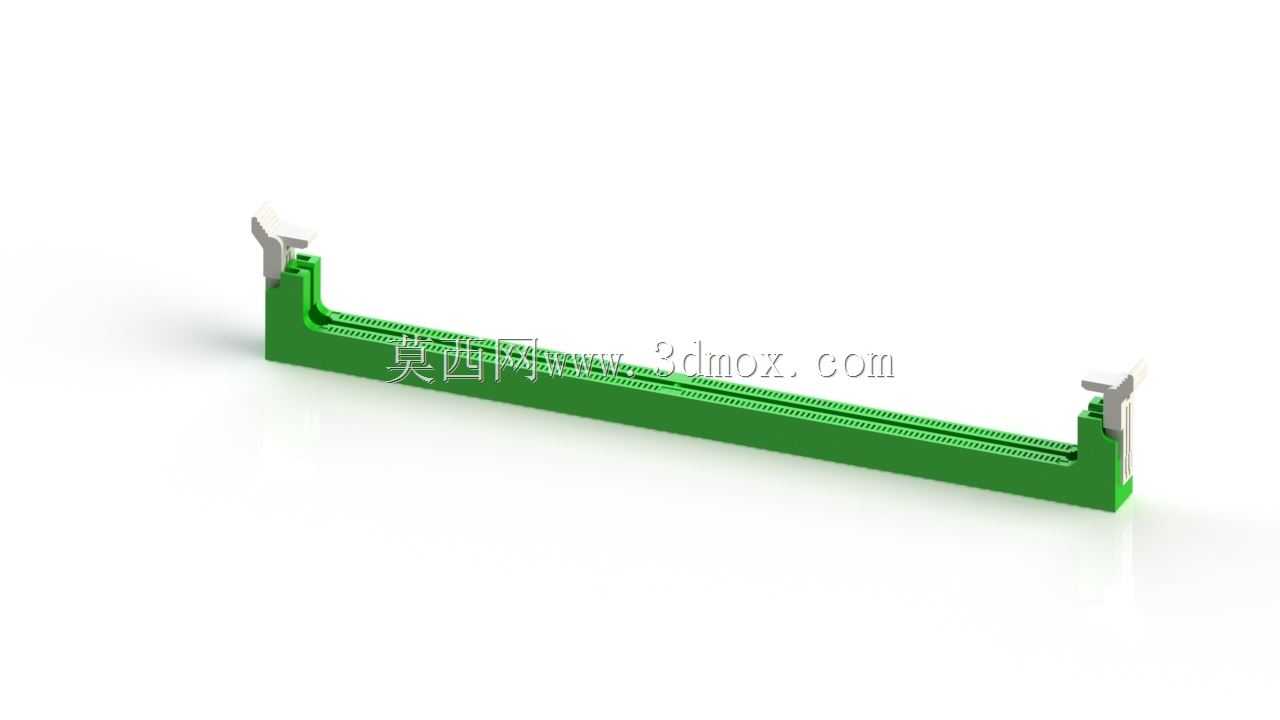

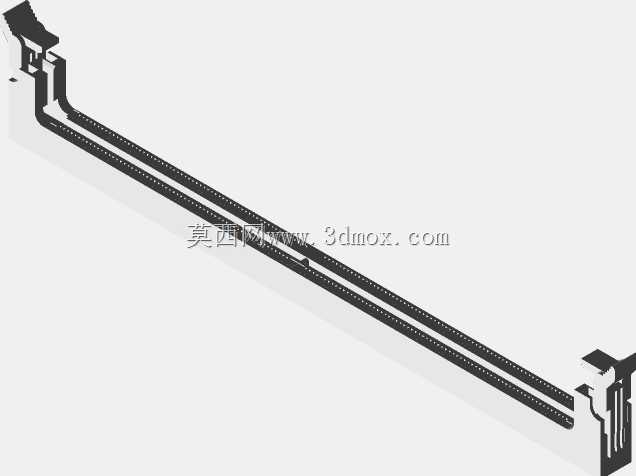

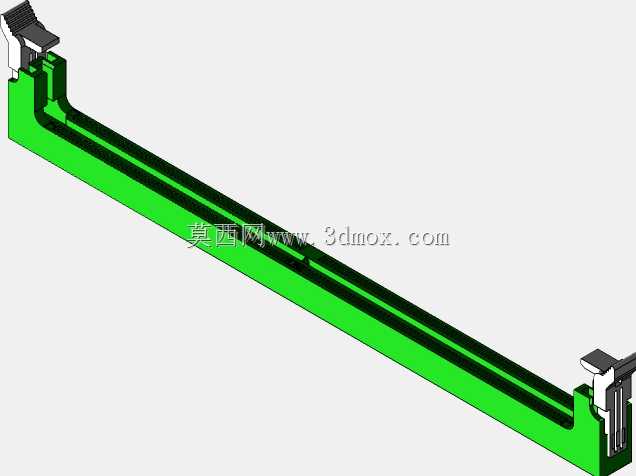

在台式机、工控主板、老式服务器板卡的硬件设计环节中，DDR2 Dimm插槽是承载第二代双倍数据率同步动态随机存取内存的核心连接部件，其结构合理性直接决定内存安装的可靠性、信号传输稳定性以及长期使用的接触耐久度。这类插槽的设计首先要匹配JEDEC标准中DDR2内存模组的物理尺寸规范，槽体总长度完全对应标准DDR2内存条的金手指区域长度，两端的卡扣结构需要精准对应内存条两端的定位缺口，安装时卡扣随内存条下压自动卡入锁止位，拆卸时只需向外扳动卡扣即可将内存条顶起，整个操作过程无需额外工具，符合PC硬件免工具快速拆装的通用设计逻辑。从结构细节来看，槽体内部排布有对应数量的导电接触弹片，每一片弹片的位置都严格对应内存条金手指的触点位置，弹片采用弹性合金材质冲压成型，设计时预留了合适的接触压力，既保证内存条插入后接触电阻处于合格范围，避免高速信号传输时出现阻抗不连续导致的丢包、蓝屏问题，又不会因为压力过大导致内存条插拔阻力过高，甚至刮损金手指镀层。槽体主体采用耐高温绝缘工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温环境，不会在主板焊接工序中出现形变、融化问题，塑料本体上设计有多个定位柱，对应主板PCB上的定位孔，焊接前可以先通过定位柱将插槽预固定在主板对应位置，避免过焊时出现偏移导致的引脚虚焊。槽体两端的锁止卡扣采用铰接结构与槽体主体连接，卡扣内侧设计有与内存条端侧缺口匹配的凸台，锁止状态下凸台完全卡入缺口，即使设备受到运输振动、外力冲击，内存条也不会从槽体中松脱。设计过程中还需要考虑槽体的安装高度，匹配不同机箱的内存安装空间，避免出现过高的内存马甲与CPU散热器、机箱侧板产生干涉的问题，槽体底部与PCB接触的位置设计有平整的贴合面，保证焊接时焊锡能够均匀填充引脚焊盘，不会出现缝隙导致的积灰、受潮短路问题。这类插槽除了应用在常规民用电脑主板上，在部分老式工业控制板卡、嵌入式设备主板、早期的硬件防火墙设备中也有广泛应用，不同应用场景下的插槽会根据使用环境调整塑料材质的阻燃等级、弹片的镀层厚度，比如工业场景下使用的插槽会提升抗盐雾、抗老化性能，满足宽温环境下的长期稳定运行需求。建模过程中需要严格对齐每一个接触弹片的间距、卡扣的转动行程、定位柱的位置尺寸，任何一个尺寸偏差都可能导致生产出的插槽无法正常适配标准内存条，甚至出现内存插反、接触不良的硬件故障。
