树莓派智能镜面显示终端结构设计

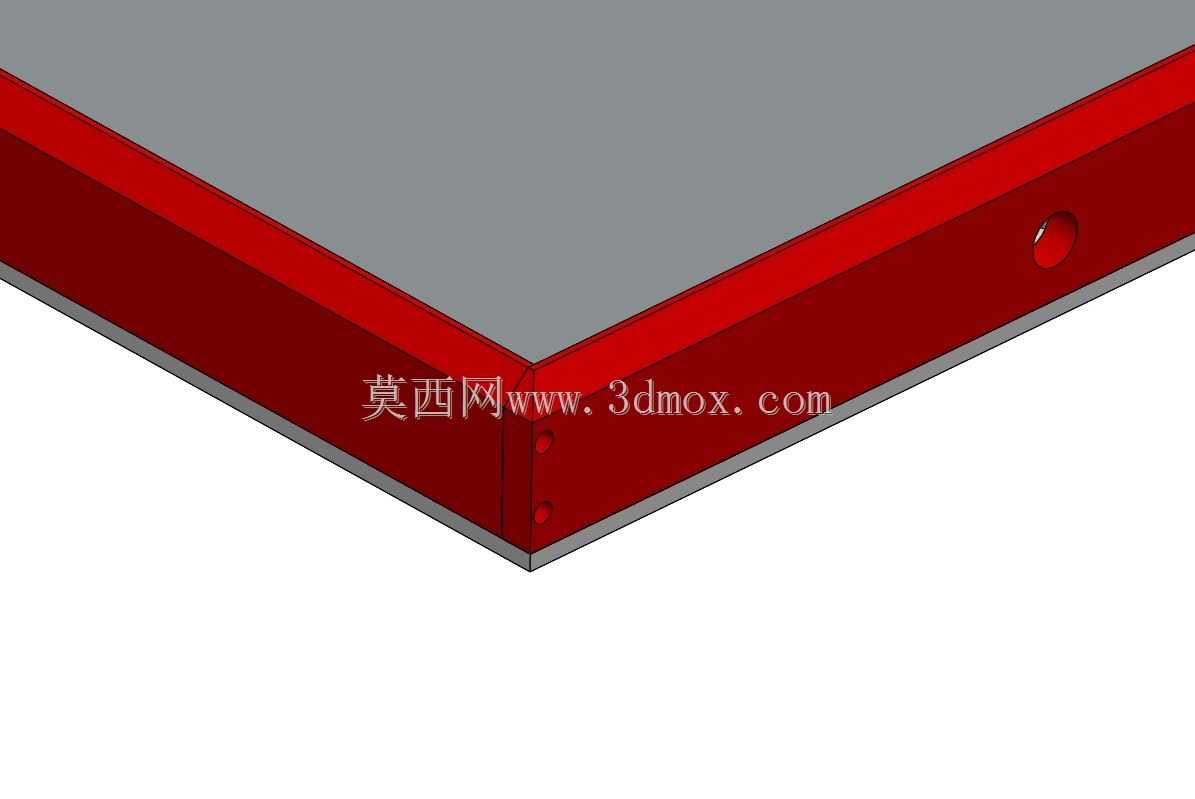

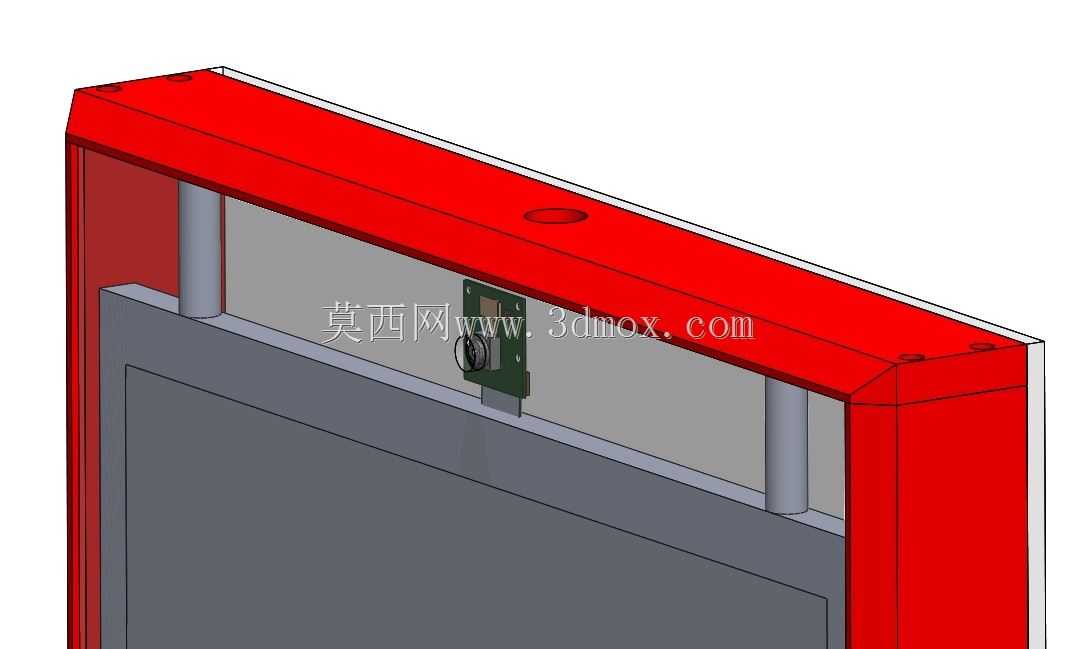

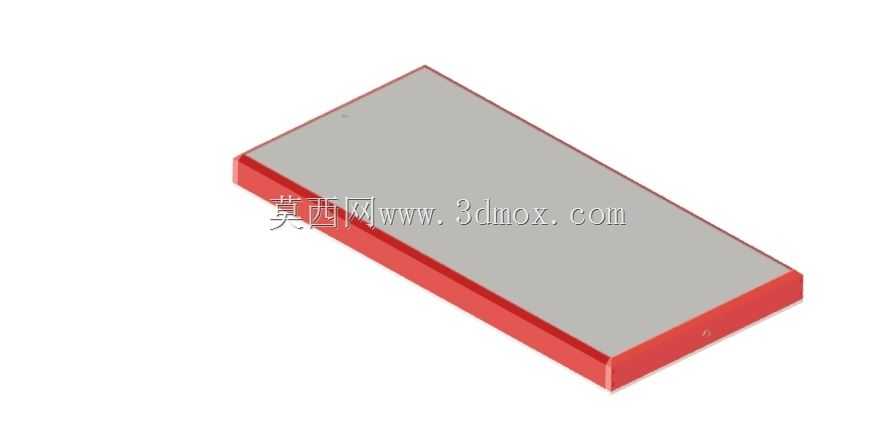

这款立式智能镜面终端的结构设计，核心围绕嵌入式树莓派计算单元与镜面显示模组的集成需求展开，在日常家居、小型商业门店的场景中，可同时承担普通穿衣镜与信息显示终端的双重作用，用户在整理仪容的过程中，无需额外操作终端，就能透过半透半反的镜面表层获取时间、天气、待办提醒等实用信息，不会破坏镜面整体的整洁视觉效果。设计初期优先考虑了安装边界的适配性，整体采用窄边立式长条形布局，外框选用轻量化铝合金型材加工，既保证结构刚性避免长期立式放置出现形变，也能控制整体重量方便壁挂或者立式摆放，铝框的拼接处采用45度对角插接结构，配合隐藏式紧固件，外表面没有外露的螺丝孔位，保证外观的整体性。内部的腔体分层设计，最外侧是定制的半透半反镜面玻璃，背面贴合薄型显示面板，显示面板的后方预留树莓派主控板、供电模块以及传感组件的安装位，每个元器件的安装位置都预留了对应的走线槽与固定柱，主控板区域特意预留了散热间隙，避免长时间运行时热量堆积在密闭腔体内影响元件稳定性。考虑到不同场景的安装需求，背部的挂装孔位按照通用壁挂支架的间距标准设计，同时底部预留了可选装立式底座的连接螺孔，用户可以根据使用空间选择壁挂或者立式放置两种安装方式，安装时不需要额外对结构进行二次加工。结构设计过程中特意控制了整体的厚度尺寸，在容纳所有电子元件的前提下尽可能压缩前后方向的厚度，避免壁挂安装时突出墙面过多产生突兀感，铝框的边缘做了小半径的倒角处理，既避免锐边划伤使用者，也不会破坏窄边框的视觉效果。内部的固定结构全部采用卡扣加少量螺丝的组合方式，后期维护拆卸时不需要完全拆解外框，只需要拆开背部的维护盖板就能对内部的主控板、供电模块进行检修更换，镜面玻璃与铝框的配合处预留了缓冲胶条的安装槽，既能缓冲运输过程中的震动避免玻璃碎裂，也能填充配合间隙防止灰尘进入腔体内部。
