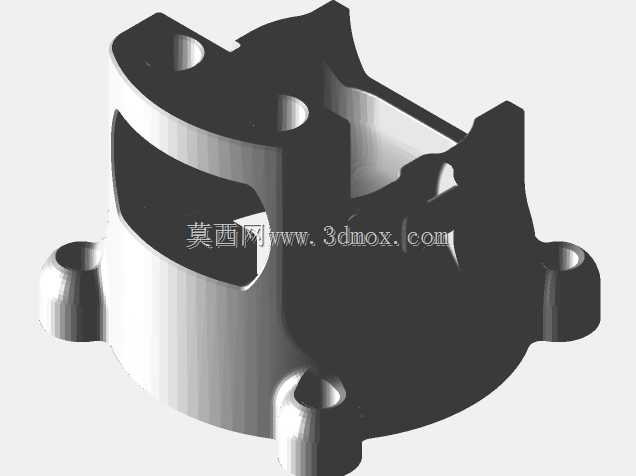

改进型3D打印机挤出机散热冷却结构

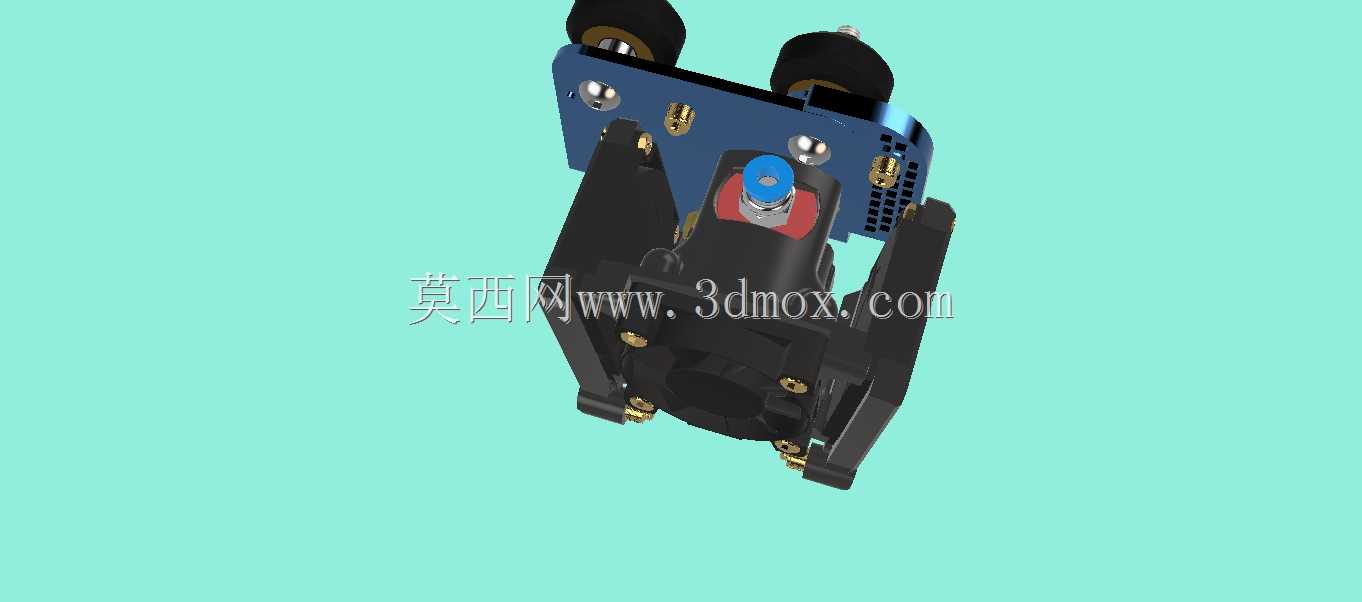

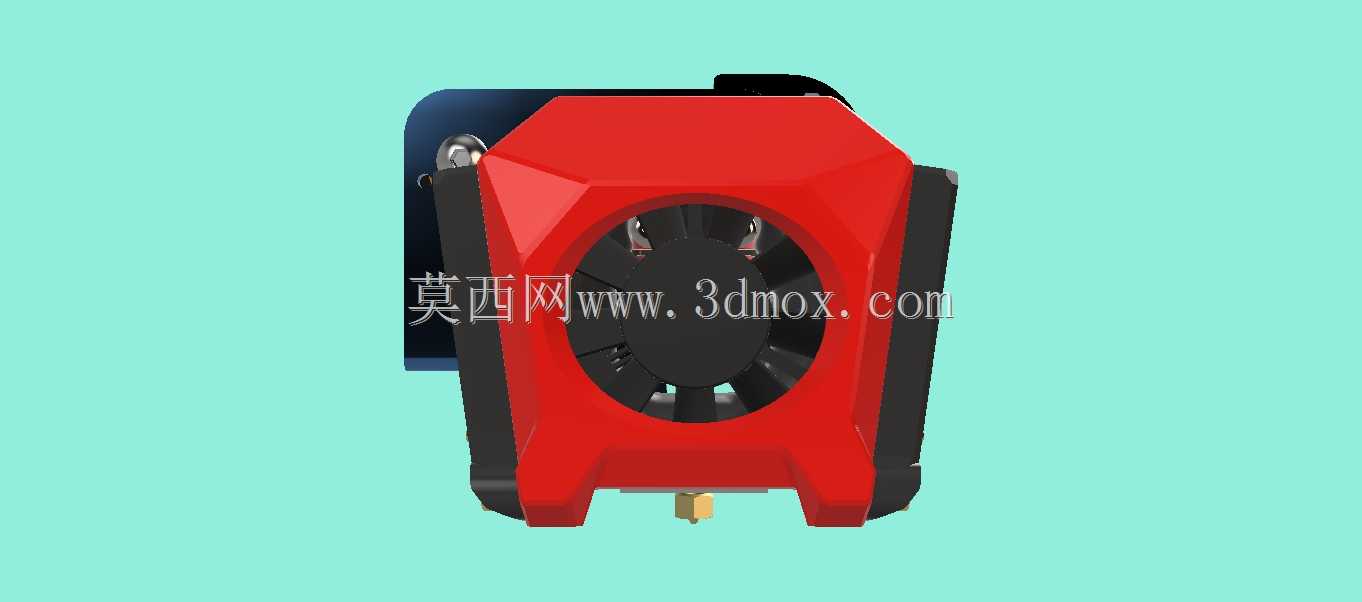

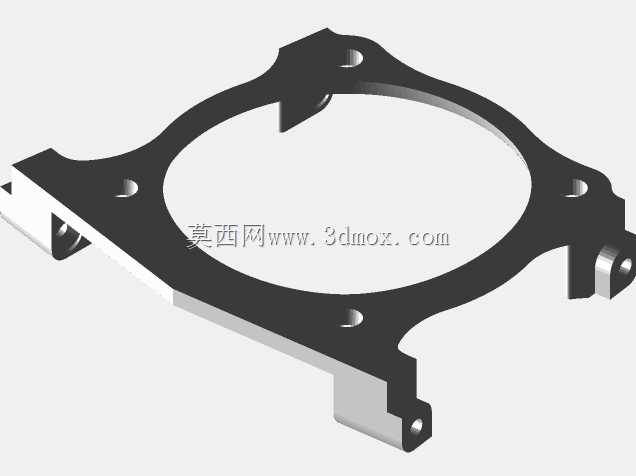

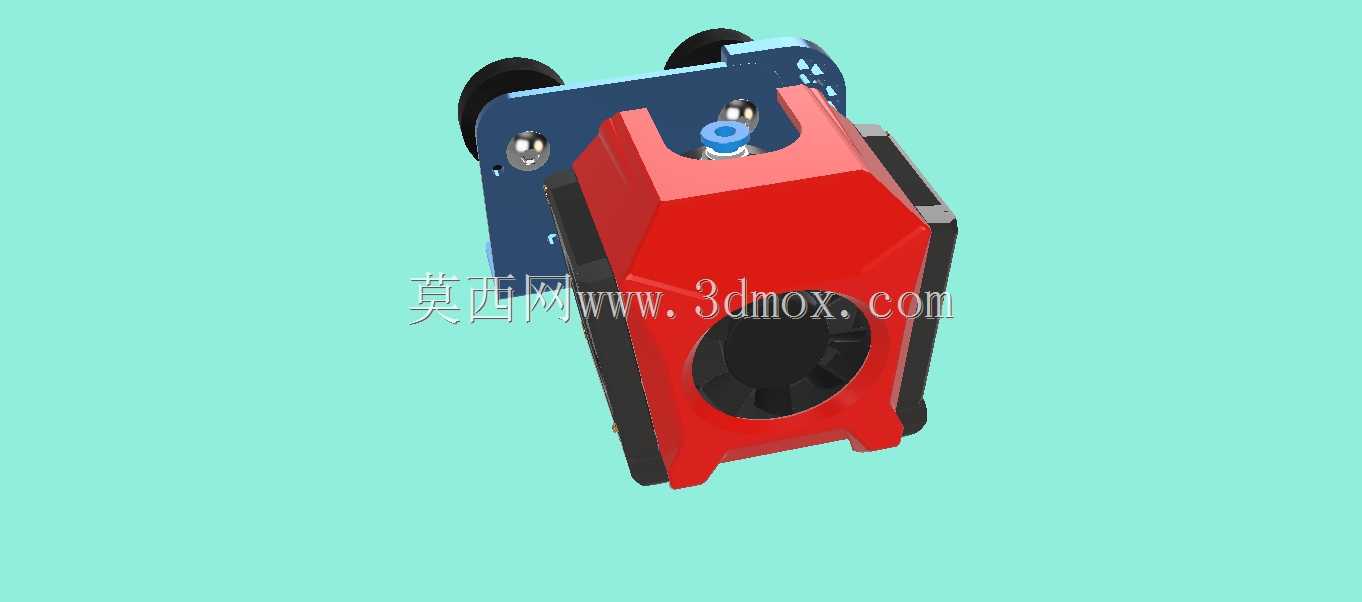

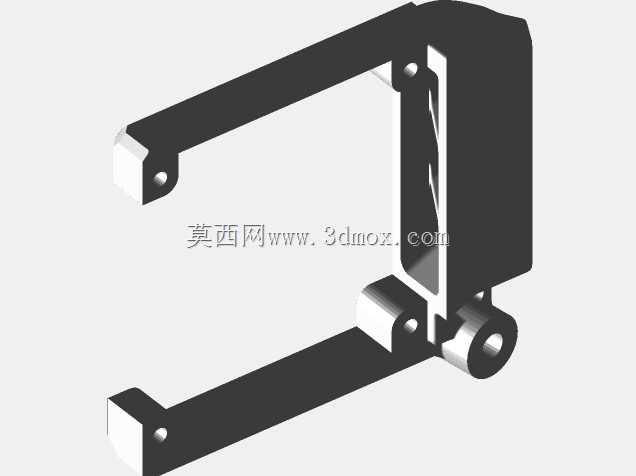

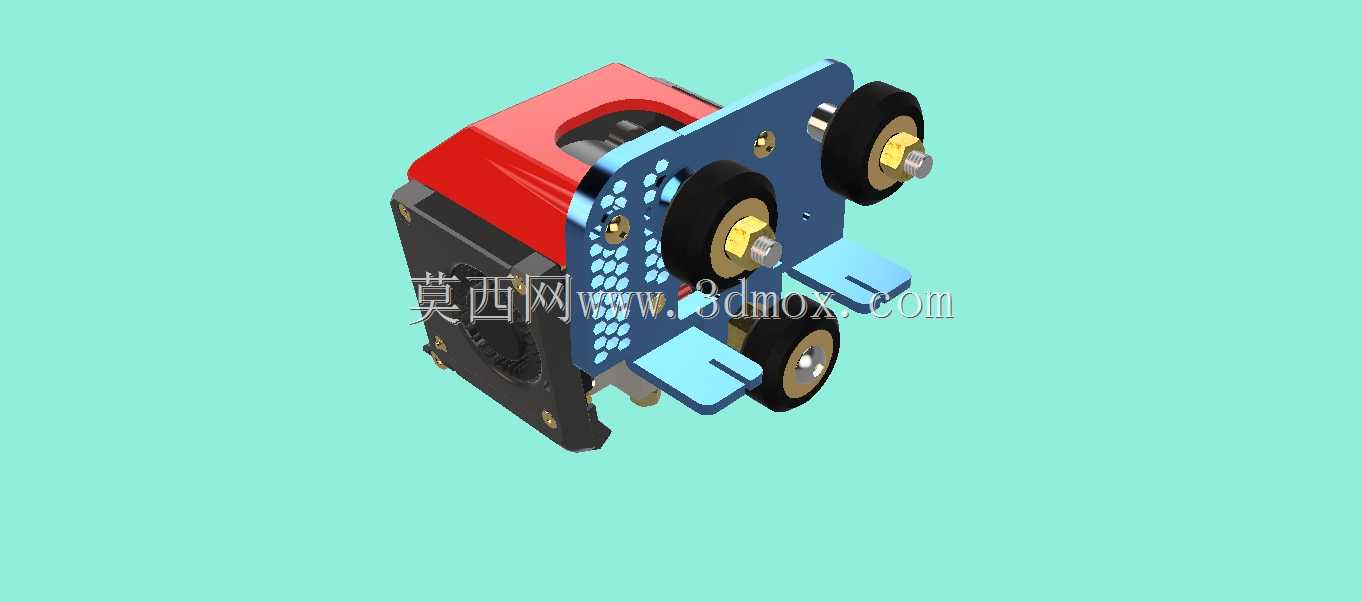

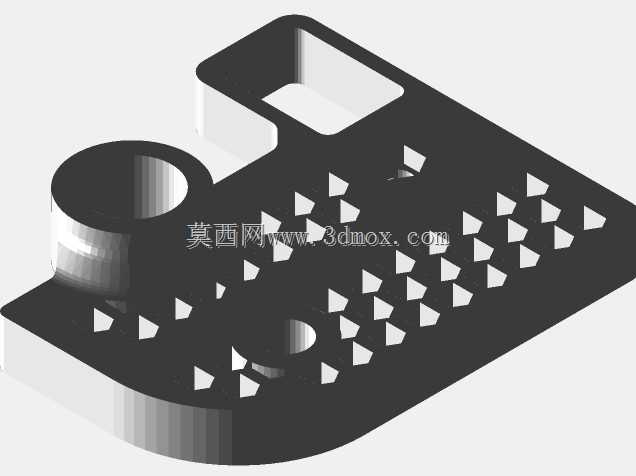

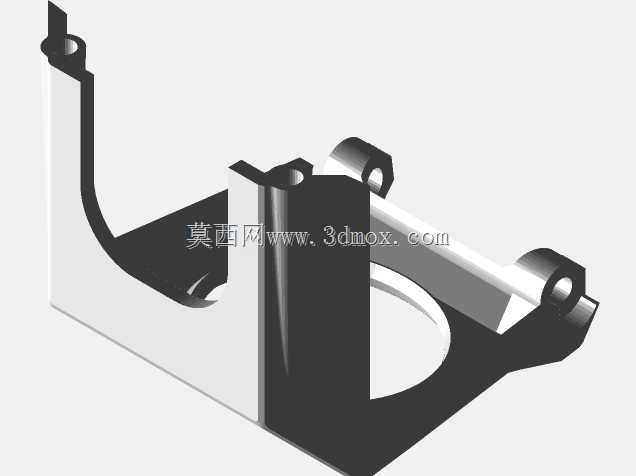

在桌面级FDM3D打印设备的实际运维与改装场景中，挤出端的散热效率直接决定了耗材熔融段的长度控制精度，是影响打印堵头概率、成型件层间结合质量的核心结构单元。本次结构优化针对原有挤出机散热风道存在的气流偏斜问题做了针对性调整，核心改动集中在冷却风扇的安装位与导风结构上，调整后的风道可以让冷却气流垂直正对散热鳍片的进风面，避免原有结构中气流斜向冲刷导致的鳍片边缘换热充分、中心区域热量堆积的问题，让散热鳍片整体的温度梯度更均匀，有效缩短耗材的熔融过渡段，避免耗材在喉管上部提前软化造成的回料不畅、堵头断料等常见打印故障。结构设计过程中同步调整了风扇罩的外形轮廓，采用多切面的棱角式造型替代原有圆弧过渡结构，一方面可以在不增加整体外轮廓尺寸的前提下提升罩体的结构刚性，减少风扇高速运转时产生的共振异响，另一方面切面结构可以引导溢出的侧向气流顺着罩体表面流向挤出头周边区域，对刚挤出的耗材形成辅助冷却效果，提升小尺寸特征打印时的冷却效率。从安装边界来看，整个挤出组件的安装孔位完全兼容原有MK2版本挤出机的装配尺寸，不需要对打印机的X轴滑台安装板做任何二次打孔或打磨改装，直接替换原有组件即可完成升级，整体外轮廓的最大宽度控制在原有安装位的避让范围内，不会在打印大尺寸模型时与机身框架、打印平台调平组件发生运动干涉。结构中预留的热端安装位适配常规口径的E3D兼容热端，喉管插入深度与原有结构保持一致，更换热端时不需要重新调整挤出齿轮的咬合间隙，降低改装调试的工作量。配套的结构参考文件包含完整的装配层级关系，结构设计人员在做同类挤出端散热改装时，可以直接参考风道的导风角度、风扇与散热鳍片的间距参数，结合自身设备的安装空间做适配调整，不需要从零开始做风道流道的验证测试，能有效缩短改装结构的迭代周期。日常打印PLA、ABS等不同耗材时，可以根据耗材的熔融温度区间调整风扇转速，优化后的风道在低转速下也能保证足够的气流穿过散热鳍片间隙，兼顾散热效果与风扇运行噪音控制，适配长时间连续打印的工况需求。
