FTDI VDIP1 USB转串口通信模块结构设计

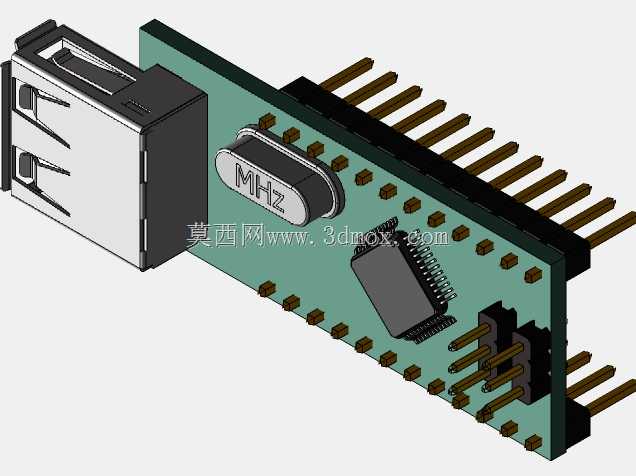

这款通信转换模块的结构设计围绕嵌入式设备的串口与USB协议互联需求展开，在工业控制、嵌入式开发、老旧设备外设升级场景中应用广泛，能够为仅具备UART串口的主控单元提供USB主机或从机通信能力，解决不同接口外设与主控之间的协议适配问题，常见于数据采集终端、工业传感节点、老旧串口设备的USB接口改造项目中。从结构布局来看，模块采用单面板直插式设计，板载元件排布充分考虑了安装空间与信号干扰规避：板端一侧设置标准USB-A型接口，接口金属外壳做了接地延伸处理，既保证插接时的结构强度，也能屏蔽外部电磁干扰对USB差分信号的影响；板体中部排布晶振、主控芯片等核心元件，晶振位置紧邻主控芯片的时钟引脚，缩短高频信号走线长度，减少信号衰减与辐射干扰，晶振外围预留了接地焊盘，可按需增加屏蔽罩提升抗干扰能力；板体另一侧设置两排直插排针，排针间距采用标准2.54mm间距设计，兼容通用面包板、杜邦线连接以及定制载板的焊接安装需求，排针引脚定义遵循常规UART与电源引脚排布逻辑，降低使用者的接线出错概率。设计过程中充分考虑了安装边界约束，模块整体外形为规则矩形，板边无突出异形结构，USB接口突出板边的长度符合标准USB接插件的通用尺寸规范，排针伸出板底的高度适配常规直插元件焊接高度，可直接插入标准间距的排母座中使用，无需额外调整安装空间。模块上的接插件与元件高度均控制在合理范围内，最高元件为USB接口，整体堆叠高度满足紧凑型嵌入式设备的内部安装空间要求，可直接集成到小型设备壳体内部，不会与壳体内壁或其他板卡产生结构干涉。在功能实现的结构适配层面，板上预留了电源指示、通信状态指示的焊盘位置，可根据实际使用需求焊接对应指示灯，方便调试阶段快速判断模块工作状态；主控芯片采用SOP封装，焊接加工难度低，适合小批量打样与量产加工，芯片周边预留了足够的焊接操作空间，便于后期维修更换。电源输入引脚的走线做了加宽处理，可承载模块工作时的峰值电流，避免大电流传输时的线路压降问题，接地走线采用大面积铺地设计，既提升了板体的结构强度，也能为信号提供完整的回流路径，降低信号噪声。
