适配特定硬件的紧凑型ITX机箱结构设计

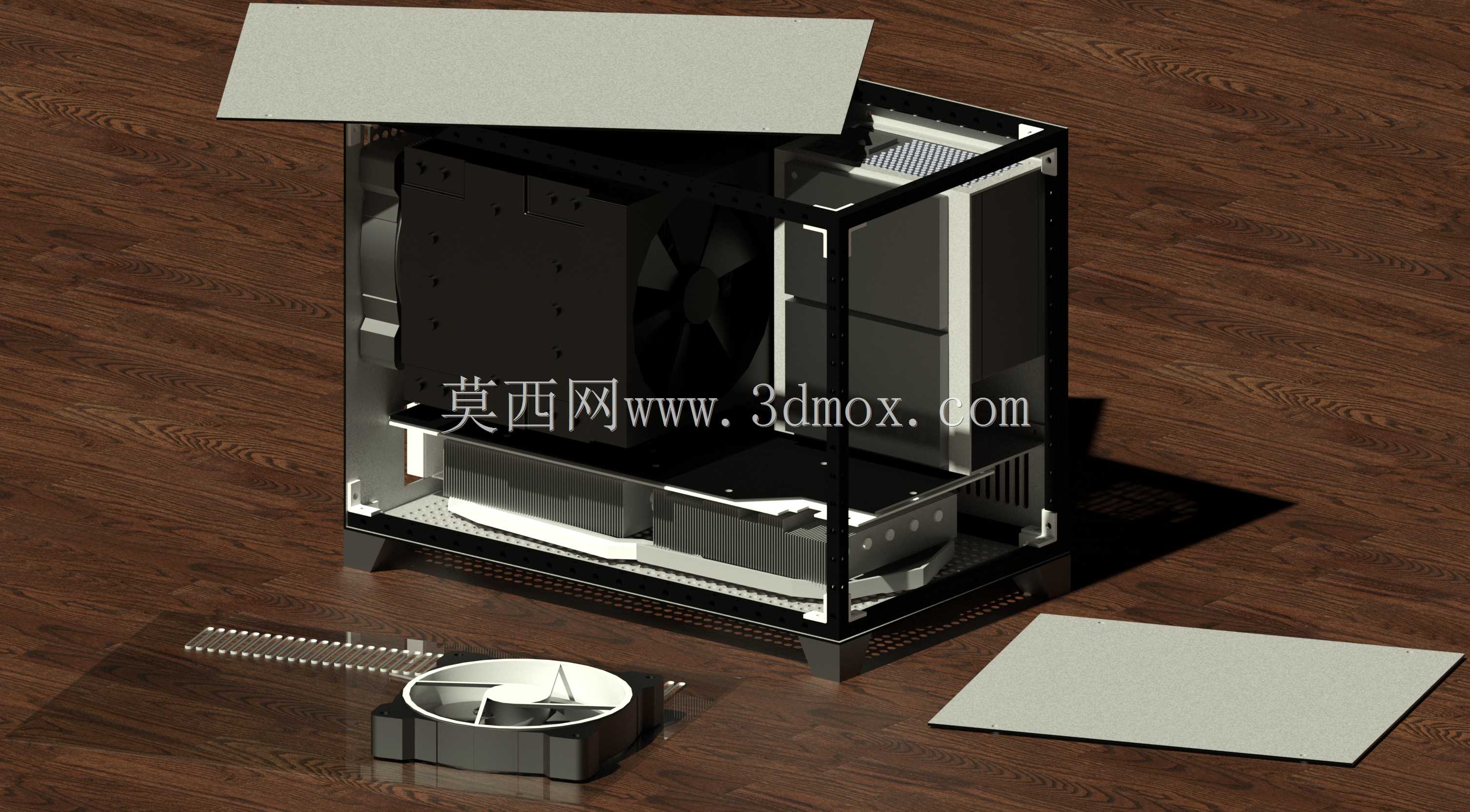

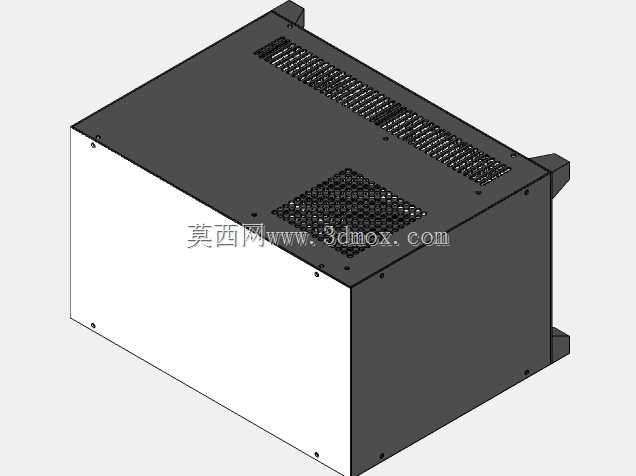

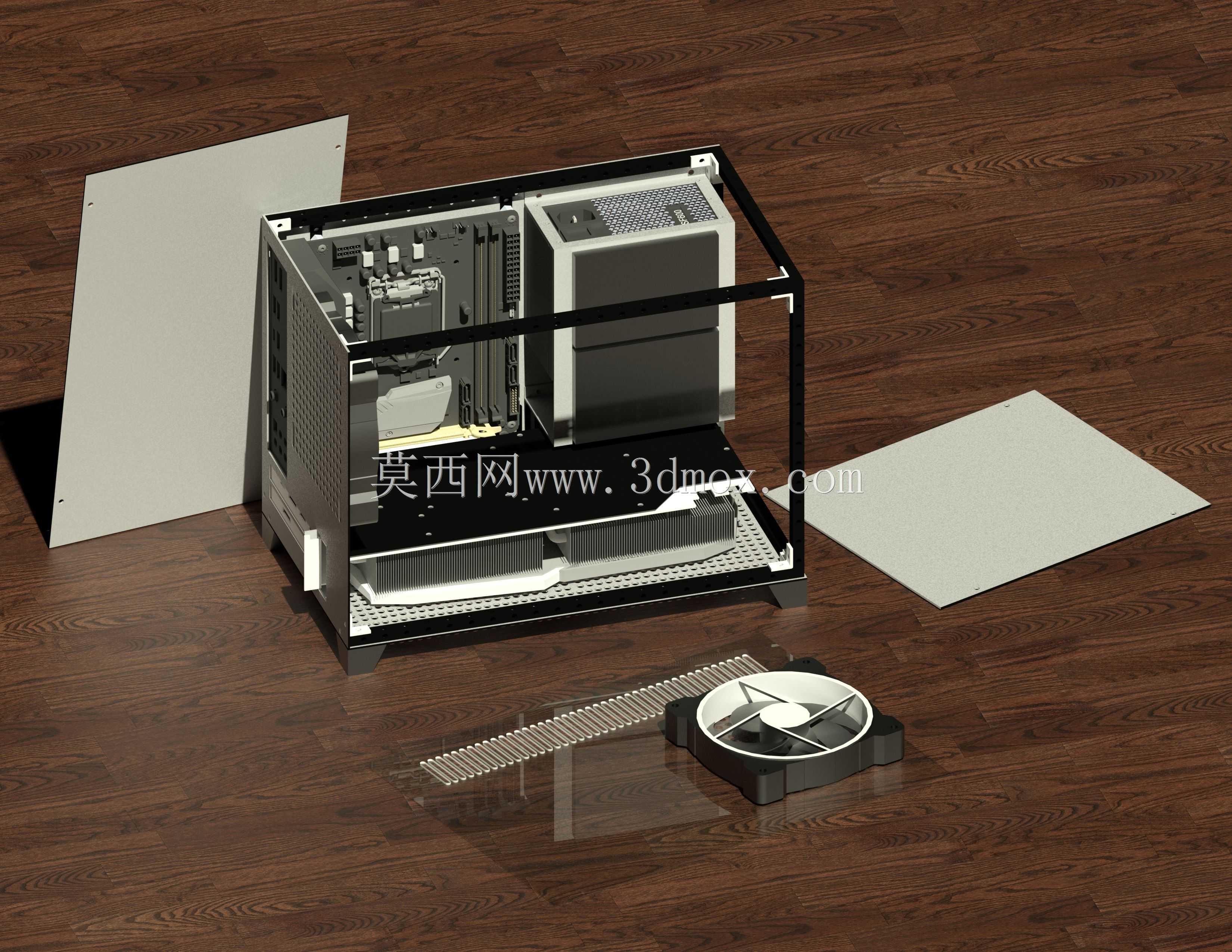

这款紧凑型ITX机箱的结构设计，核心围绕小体积装机场景的硬件兼容需求展开，主要面向桌面迷你主机搭建、小型工作站配置等使用场景，解决常规ITX机箱对高端风冷、长显卡、SFX电源适配性不足的痛点。设计过程中优先划定了内部安装边界，主板安装位严格遵循ITX板型标准固定孔位布局，预留的CPU散热安装高度完全匹配BeQuiet Dark Rock PRO 4风冷的尺寸参数，避免出现散热塔与侧板干涉、扣具无法正常安装的问题。电源仓位采用独立分隔布局，专门适配标准SFX规格电源，仓位周边预留了电源走线的过线孔位，同时兼顾电源进风的风道空间，避免电源与显卡区域的热风形成紊流。显卡安装位的长度边界经过反复校核，可容纳RTX MSI 2070装甲8G型号显卡，安装位周边预留了显卡供电线的弯折空间，避免线材挤压显卡PCB或侧板。机箱整体采用框架加可拆卸侧板的结构，侧面板通过螺丝与框架主体连接，拆卸后可完全暴露内部安装空间，方便硬件安装与后期维护。底部预留了风扇安装位，可匹配标准120mm规格散热风扇，配合前面板、后窗的通风开孔形成贯通式风道，冷空气从底部与前部进入，带走硬件热量后从后部排出，兼顾小体积下的散热效率。设计阶段同步考虑了主板与电源的预装定位结构，减少装机时的对位调整工作量，不过当前版本仍存在部分安装孔位位置偏差、局部洞孔缺失的问题，属于迭代过程中的阶段性设计状态，后续可根据实际装机测试的干涉情况调整孔位坐标、补充缺失的固定点位，进一步优化安装便利性与结构强度。框架部分采用薄壁弯折结构，在控制整体重量的同时保证足够的结构刚性，避免硬件安装后出现框架变形的问题，各个硬件安装位的固定孔位都预留了足够的安装操作空间，方便螺丝刀等工具伸入操作，不会因为空间局促导致螺丝无法锁紧。
