嵌入式车载蓝牙数字音频播放面板结构设计

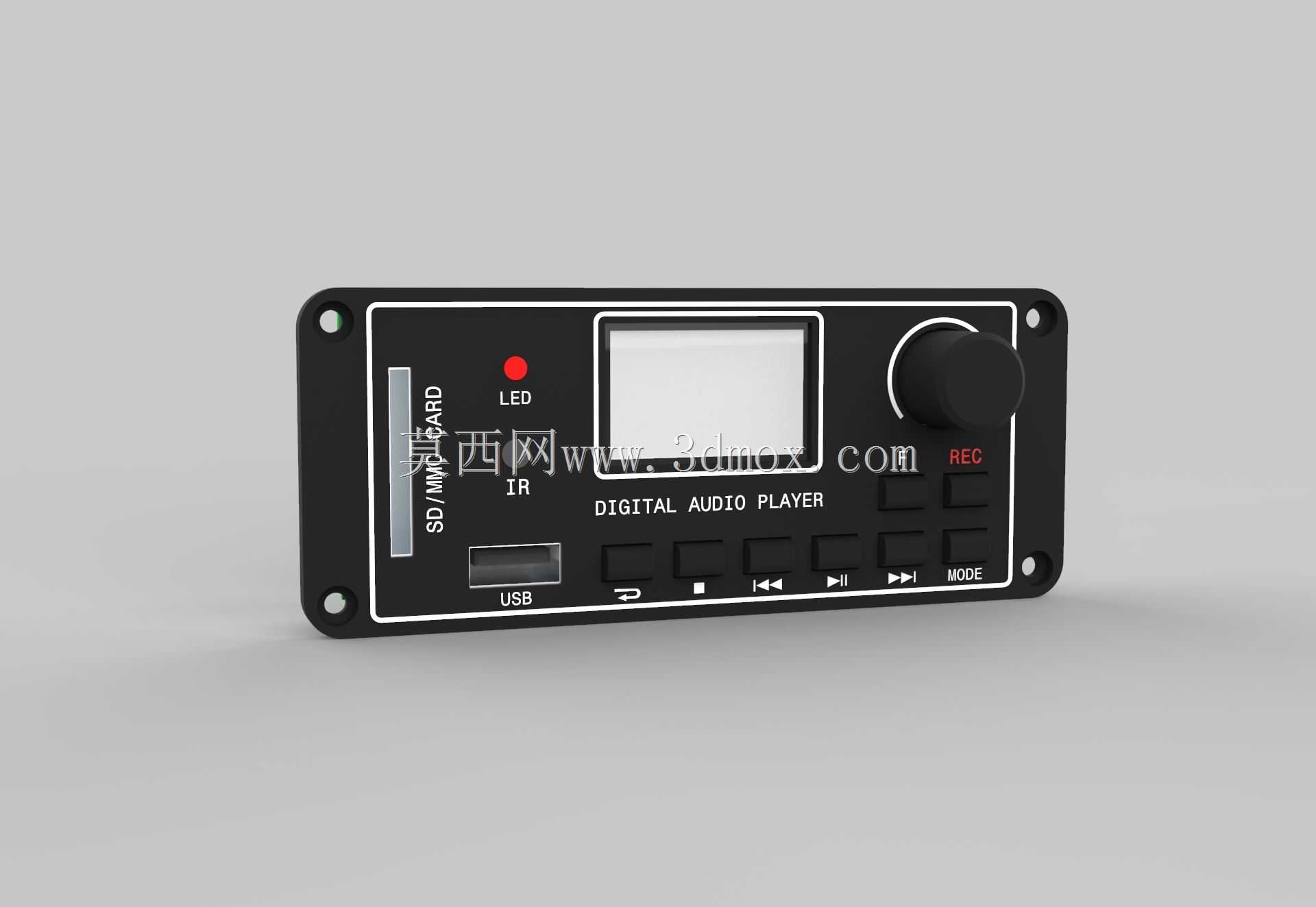

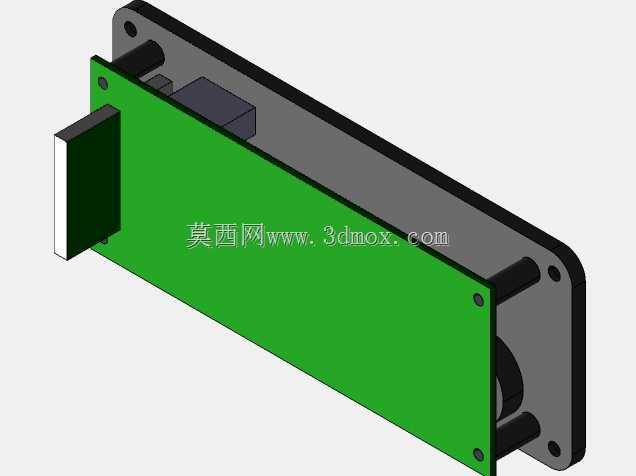

这款嵌入式音频播放面板的设计，最初是针对车载改装、小型桌面音响集成、公共广播终端加装这类场景做的结构方案，核心是解决狭小安装空间内多功能音频解码模块的集成问题，不用额外外接零散的解码板，直接通过面板固定就能完成整套播放单元的装配。从实际使用需求出发，面板集成了蓝牙无线接收、USB存储读取、SD/MMC卡直读三类音频输入通道，覆盖了目前主流的数字音频获取方式，不用额外搭配转接线材，用户直接插入存储设备或者配对蓝牙就能输出音频信号，适配多数小功率功放模块的输入需求。面板上的操作按键做了分区布局，播放控制区的上一曲、下一曲、播放暂停、模式切换按键采用等距排列，按键行程选了1.2mm的轻触开关，按压反馈清晰，车载颠簸场景下也不会出现误触；右上角的旋钮是音量调节编码器，带档位阻尼感，旋转调节时的刻度反馈能让用户不用直视面板就能完成音量调整，适配驾驶场景下的盲操作需求。面板左上角设置了红外接收窗口和状态指示灯，指示灯采用红色直插LED，工作时常亮、配对时闪烁，能直观反馈设备运行状态，红外接收头的安装角度做了15度的仰角设计，适配手持遥控器的常规操作角度，不会因为安装位置靠下出现遥控信号接收不良的问题。面板的安装边界采用标准嵌入式开孔尺寸，四个角预留了M3的沉头安装孔，孔位做了0.2mm的公差余量，适配钣金、塑料壳体的开孔安装，面板边缘做了0.5mm的止口设计，嵌入安装后能和安装面贴合紧密，不会出现缝隙过大漏光或者进灰的问题。接口部分的SD卡槽做了内凹式设计，卡插入后不会突出面板表面，USB接口同样做了沉台处理，U盘插入后外露部分更短，避免外力磕碰导致接口损坏；面板上的显示屏窗口预留了1.8寸LCD屏的安装位，窗口边缘做了遮光唇边，避免屏幕漏光影响显示效果，屏幕下方丝印了清晰的功能标识，长期使用也不会出现标识磨损脱落的问题。整个结构设计把解码电路板、接口、按键、指示灯都集成在单块面板背后，装配时只需要把整个模块嵌入开好孔的设备壳体，拧上四个固定螺丝就能完成安装，后续维护也只需要拆下面板就能更换内部元件，不用拆解整个设备壳体，大幅降低了集成装配和后期维护的工作量。
