桌面级四点环绕家用音响系统结构设计

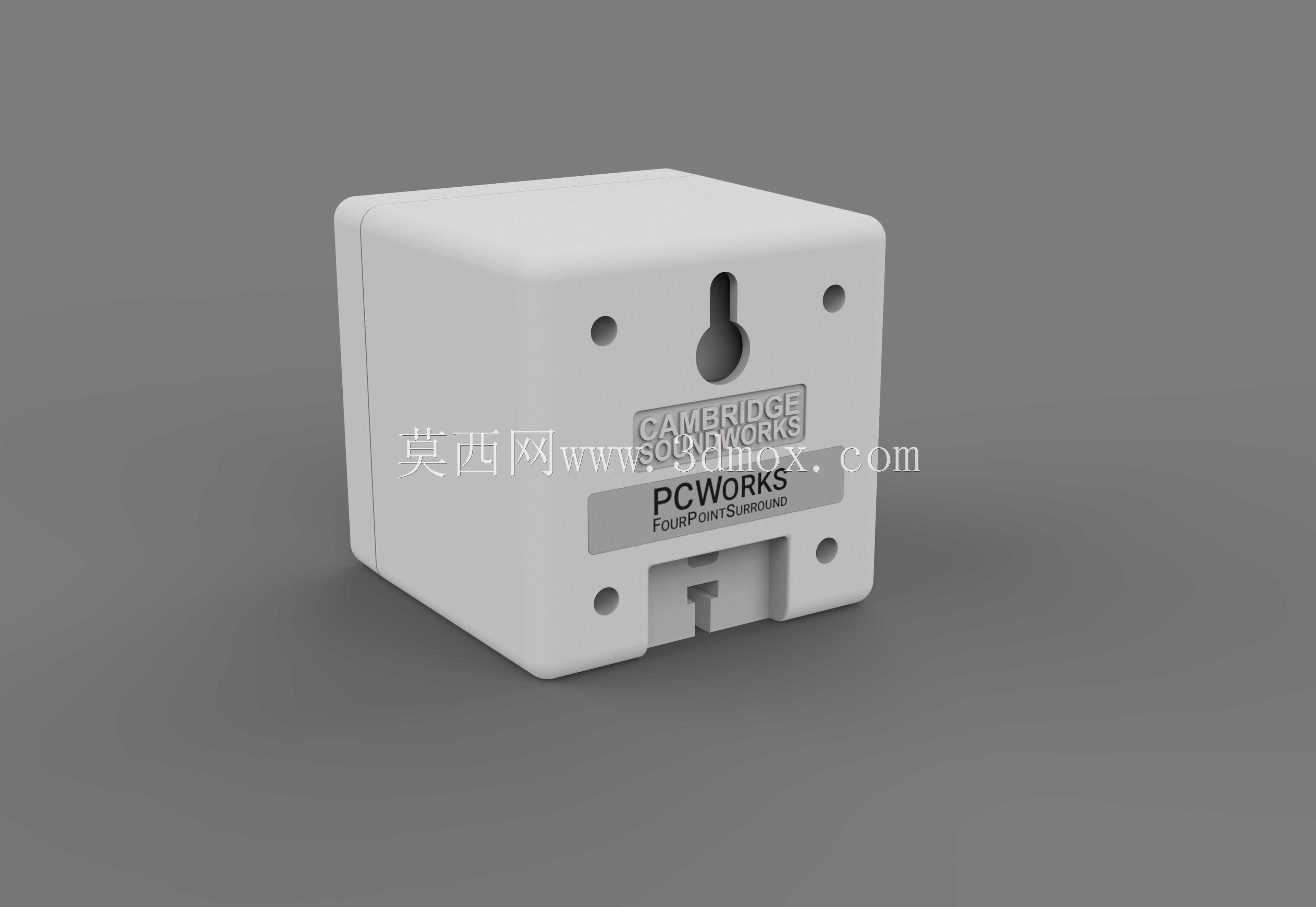

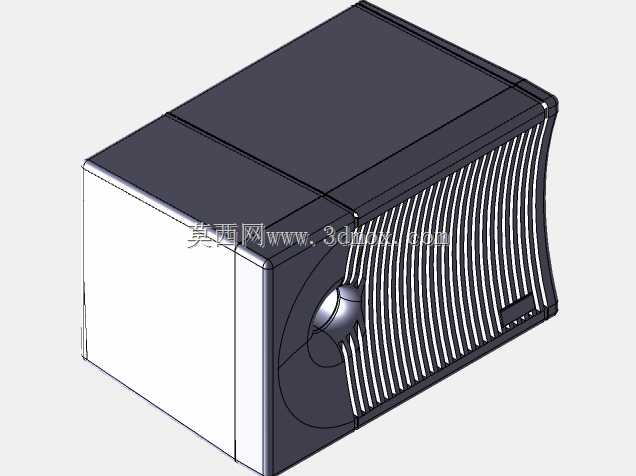

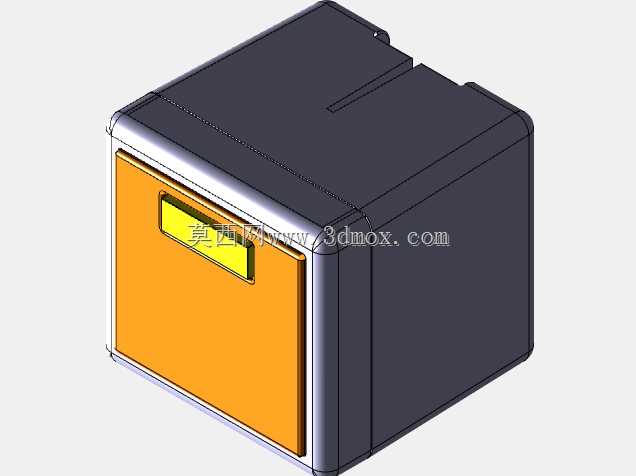

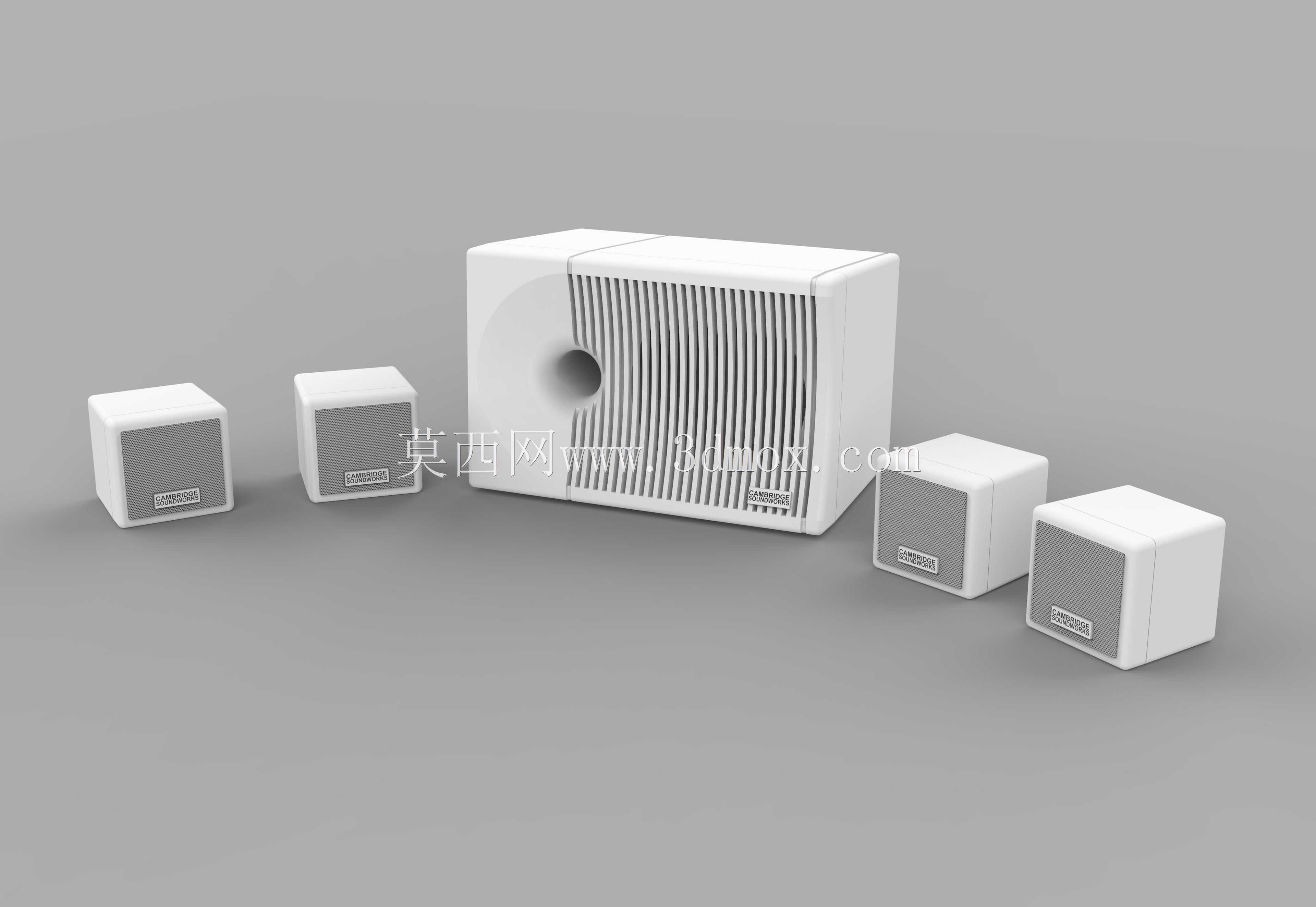

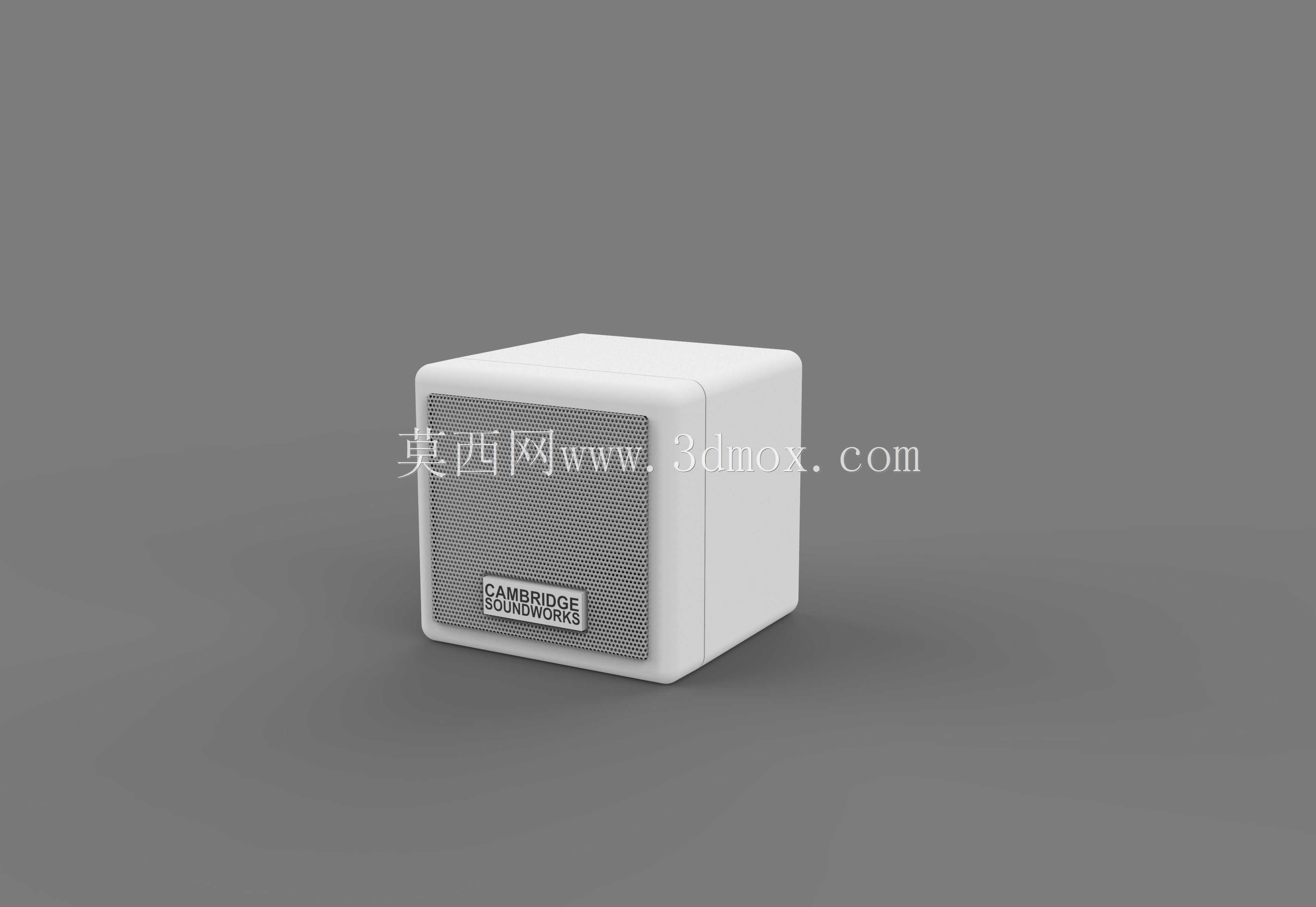

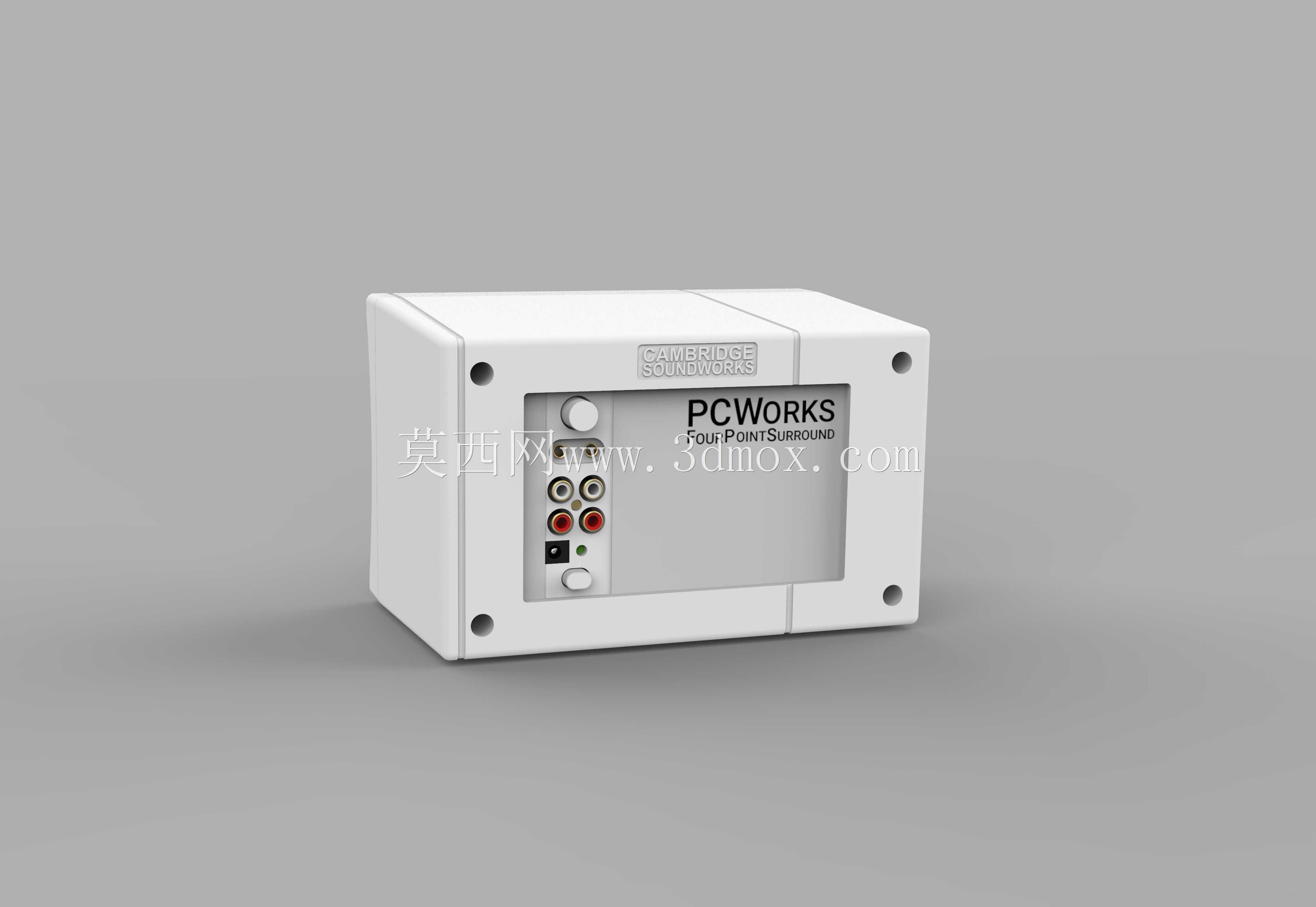

这套四点环绕音响系统的建模，最初是针对早期PC桌面影音场景做的结构复刻，核心是还原小空间内的声场覆盖逻辑，区别于常规2.0声道的近场听音方案，四个卫星箱搭配低音单元的组合，能在12-18平米的桌面使用空间里，实现前后声场的均匀衔接，避免单声道或双声道 setup 下的听音位偏移导致的声像错位。从结构设计逻辑来看，主低音单元采用了前置倒相孔的布局，倒相孔做了圆弧过渡处理，能减少高速气流通过时的风噪，箱体外壳采用一体化注塑的圆角造型，既避免了直角棱边的应力集中问题，也能减少箱体边角的声波衍射，让中低频的扩散更平缓。四个卫星箱的尺寸做了统一规格设计，单箱边长控制在110mm左右，箱体壁厚预留2.5mm的注塑壁厚，内部预留了全频单元的安装沉台，沉台深度和单元磁钢的突出尺寸做了匹配，安装后单元振膜和箱体前表面基本齐平，减少前腔的声染色。安装边界上，卫星箱底部预留了3mm厚度的防滑脚垫安装位，放置在桌面时不会因为低音单元的振动产生滑移，主箱体的背部预留了接线柱的安装开孔，开孔位置距离箱体底部25mm，方便桌面布线时线材不会被箱体压住，同时预留了挂装孔位，支持用户将卫星箱壁挂安装，壁挂时孔位的承重做了加强筋设计，单个挂点能承受2kg的静态载荷，避免长期使用后脱落。从功能特性来看，这套系统的分频点设置在150Hz，低于这个频段的信号全部由主低音单元负责重放，卫星箱只负责150Hz以上的中高频段，这样的设计能减小卫星箱的体积，同时让低频的指向性更弱，不需要严格的摆位就能获得均匀的低频覆盖，主箱体内部的隔板做了错位设计，将功放电路仓和低音仓做了物理分隔，避免低音单元的振动影响电路元件的焊接可靠性，电路仓的外壳预留了散热格栅，格栅的开孔方向顺着空气对流方向，长时间工作时功放模块的温度能控制在合理区间。建模过程中对所有的装配间隙做了预留，箱体上下盖的配合间隙控制在0.15mm，既方便组装时的卡扣对位，也不会因为间隙过大产生外观缝隙，单元和箱体安装位之间预留了0.2mm的密封胶条安装槽，安装后能实现箱体的气密性，避免低频声短路。实际使用场景中，这套系统除了搭配PC做桌面影音输出，也可以搭配小型投影搭建卧室影音系统，小体积的卫星箱不会占用过多桌面空间，主低音单元可以放置在桌面下方的空位，不会挤占桌面的操作区域，所有的边角都做了R3以上的圆角处理，日常使用时不会磕碰划伤，适合有儿童的家庭场景使用。
