简易曲柄滑块联动机械结构

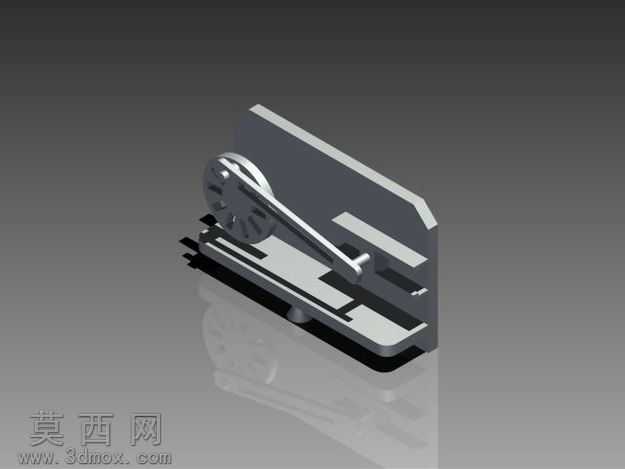

该作品为一款结构极简的曲柄滑块联动机械结构，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计的尺寸规范，各零部件间的装配关系完全符合实际机械运动的约束逻辑。模型整体由立式安装基座、带轮式曲柄构件、传动连杆、滑动执行块四个核心部分组成，建模阶段首先完成立式基座的轮廓绘制，通过拉伸特征生成带安装定位凸台的基座主体，基座表面预留了曲柄转轴的安装孔位与滑动块的导向槽结构，导向槽的尺寸公差按照滑动配合的设计要求预留了合理间隙，保证后续运动仿真过程中滑动块可沿槽体顺畅往复移动。曲柄构件采用带辐条的轮式造型，既可以作为手动驱动的操作轮，也可外接动力源实现自动驱动，建模时通过旋转特征生成曲柄的转轴部分，再通过阵列特征完成轮面辐条的均匀排布，曲柄与连杆的连接位置设置了偏心销轴结构，偏心距的尺寸经过反复校核，确保滑动块的行程符合设计预期。传动连杆作为连接曲柄与滑动块的传力构件，建模时重点保证两端铰接孔的同轴度，杆身采用等截面矩形结构，在保证结构强度的同时简化了建模流程，降低了模型的整体复杂度。滑动执行块为带有铰接座的块状结构，底部设置了与基座导向槽匹配的导向凸台，可将曲柄的旋转运动精准转化为自身的直线往复运动。材质渲染阶段，整体模型统一采用哑光银灰色金属材质，模拟普通钢材经喷砂处理后的表面质感，基座底部添加了轻微的磨砂质感区分安装面与加工面，铰接销轴位置添加了轻微的金属高光效果，突出运动副的位置特征，场景中添加了柔和的环境反射效果，让模型的立体感更加突出，同时在模型下方添加了半透明的倒影效果，提升整体渲染的真实感。设计思路上，该模型以最简化的结构形式还原曲柄滑块机构的核心运动原理，剔除了所有非必要的冗余结构，既可以作为机械原理教学的演示模型，也可作为小型自动化设备中直线往复执行机构的基础设计原型，建模过程中所有特征均保留了完整的参数化历史记录，使用者可根据实际使用需求调整曲柄偏心距、连杆长度、滑动块行程等核心参数，快速衍生出适配不同工况的变体结构，运动仿真验证阶段，通过添加旋转驱动与接触约束，确认整个机构运动过程无干涉、无卡滞，各构件的受力传递路径清晰合理，完全满足基础机械传动的功能需求。
