简约六孔钢制汽车轮毂轮辋三维设计

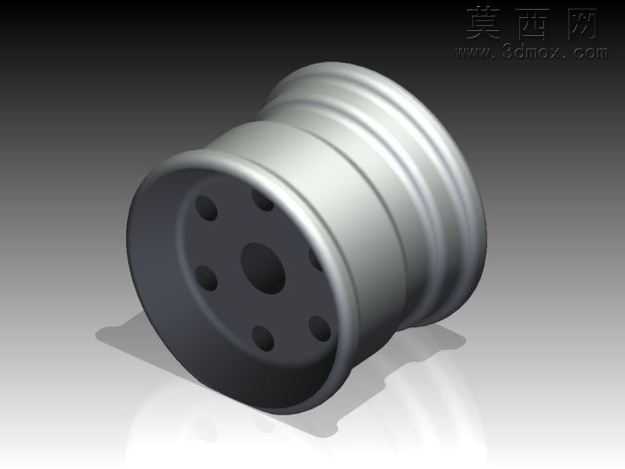

本作品为钢制汽车车轮轮辋的三维建模设计，整体采用回转体基础结构结合端面安装孔位的组合构型，建模过程依托三维参数化设计软件完成，首先通过草绘绘制轮辋的轴向截面轮廓，精准还原轮辋的胎圈座凸缘、轮缘过渡圆弧、中部筒体的阶梯变径结构，确保截面尺寸匹配常规小型车轮的轮胎装配公差要求，再通过回转特征生成轮辋的主体筒体结构，保证筒体的同轴度与壁厚均匀性，符合钢制冲压轮辋的成型工艺特性。在端面安装法兰部分，通过圆周阵列特征生成六个均匀分布的螺栓安装孔，中心位置预留轮毂轴配合的中心孔，孔位的分度圆直径、孔径尺寸均参考通用乘用车车轮的安装标准设定，法兰端面与筒体的衔接处做了平滑过渡圆角处理，避免应力集中问题，提升结构的力学合理性。材质设置上，主体轮辋赋予哑光银灰色金属钢材材质，模拟冷轧钢板冲压后的表面质感，调整材质的反射率与粗糙度参数，还原钢制轮辋的半哑光金属光泽，安装孔内壁做了轻微的倒角处理，孔边赋予略微加深的金属色泽，模拟机加工后的表面效果。渲染阶段采用影棚式三点布光，主光源从侧上方投射，勾勒出轮辋筒体的环形轮廓与阶梯结构的明暗层次，辅助光源补全暗部细节，避免筒体背光面出现死黑区域，底部添加柔和的接触阴影，增强模型的立体感与真实感，背景采用渐变灰色调，突出金属轮辋的结构细节。设计过程中充分考量轮辋的实际装配需求，轮缘部分的凸起尺寸严格匹配轮胎的安装限位要求，筒体的中部凹槽预留轮胎气门嘴的安装空间，整体结构无冗余特征，既还原了钢制车轮的工业造型特点，也保证了模型的参数可编辑性，可直接用于后续的装配模拟、结构力学仿真或者教学演示场景，清晰展现了钢制轮辋从截面轮廓到完整实体的建模逻辑，以及工业零部件建模中对工艺性、装配性的兼顾思路。
