立式多工位工件输送分拣工作站设计

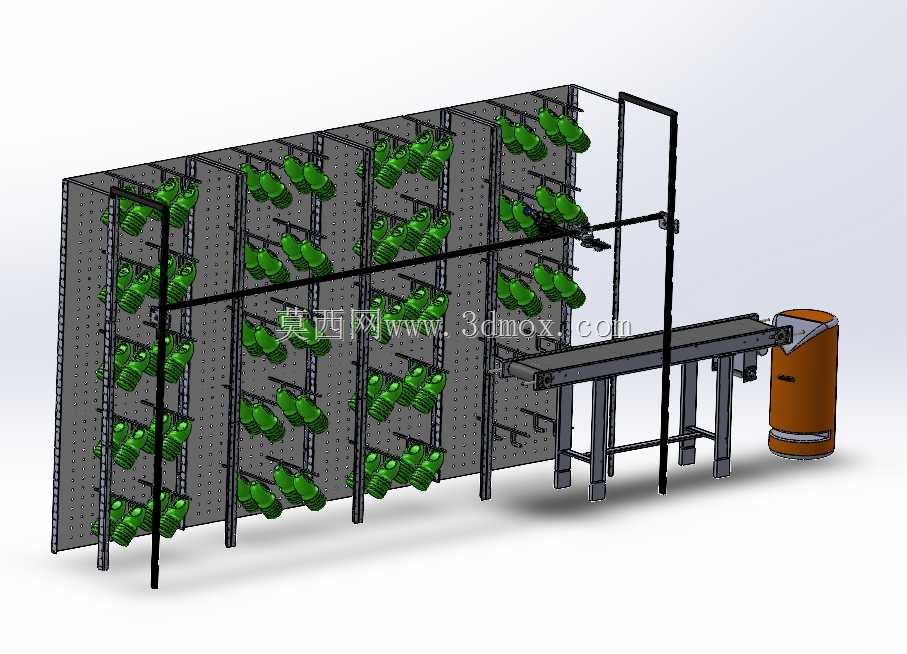

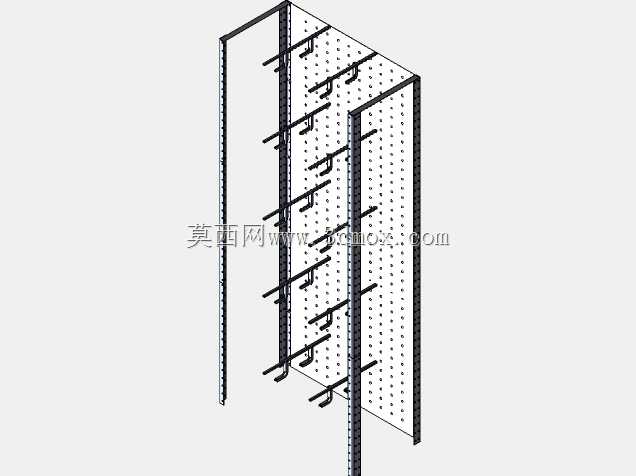

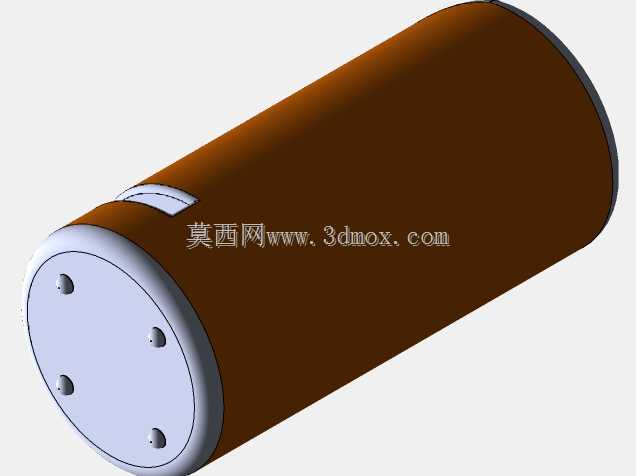

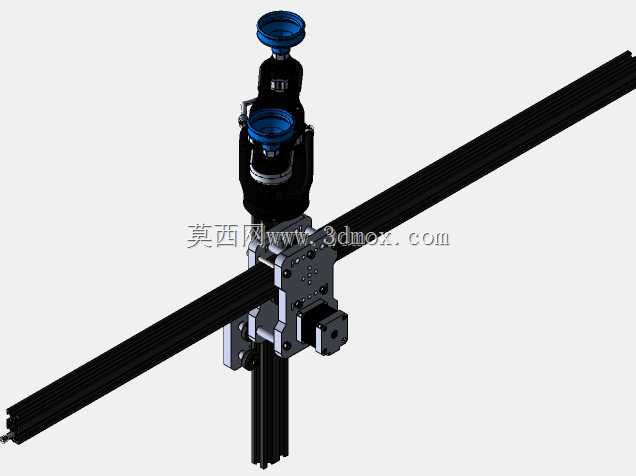

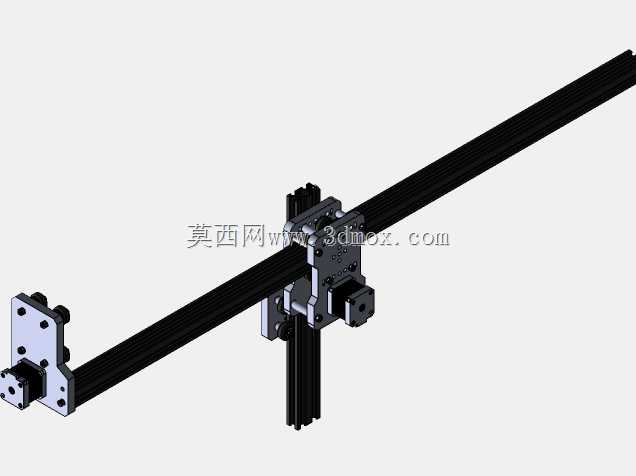

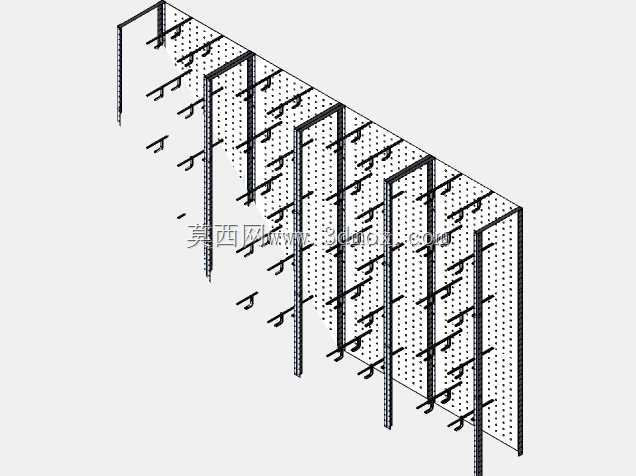

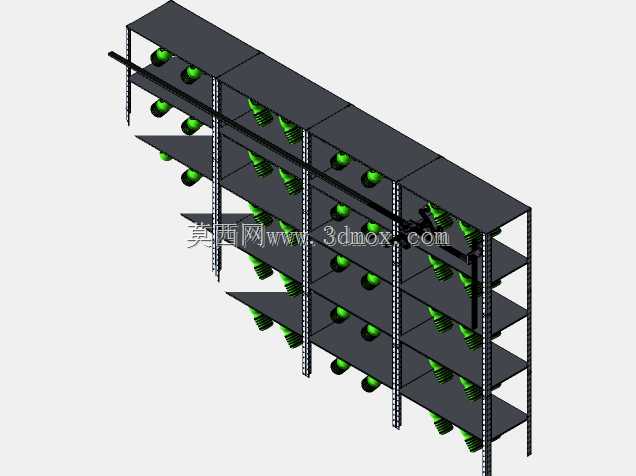

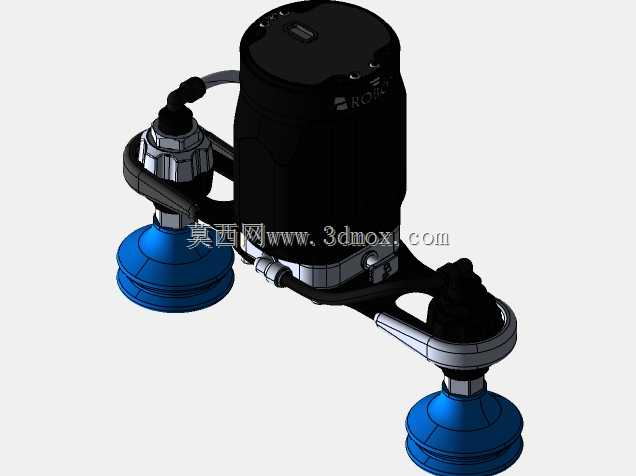

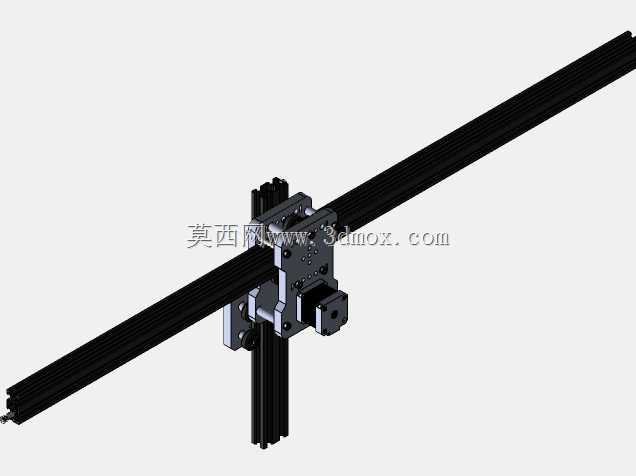

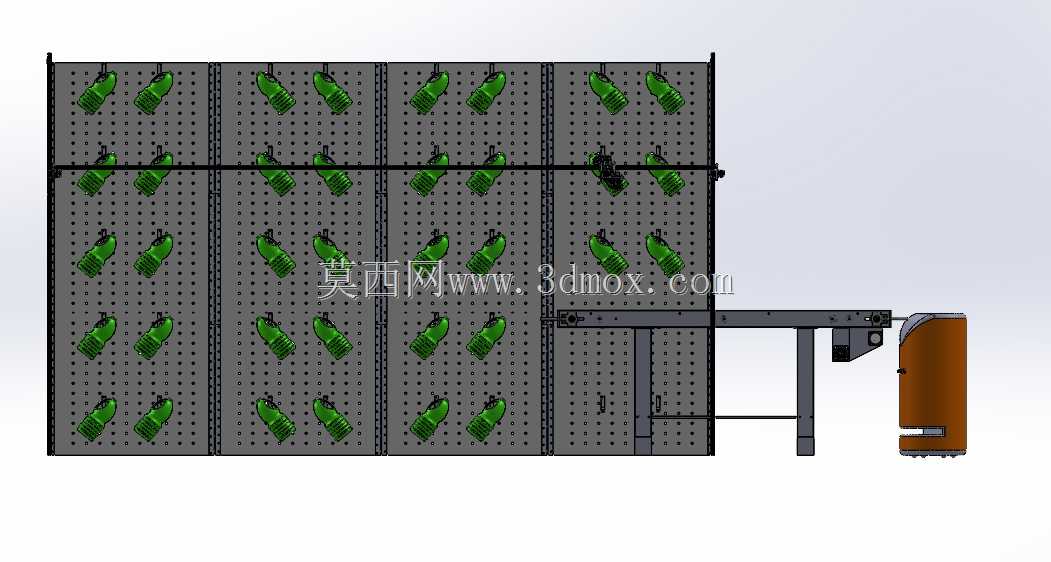

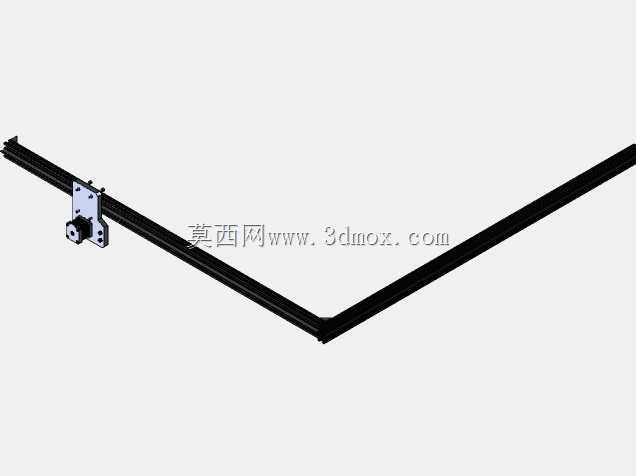

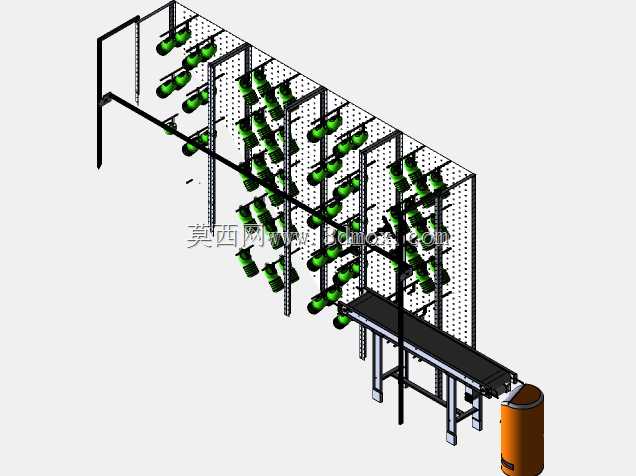

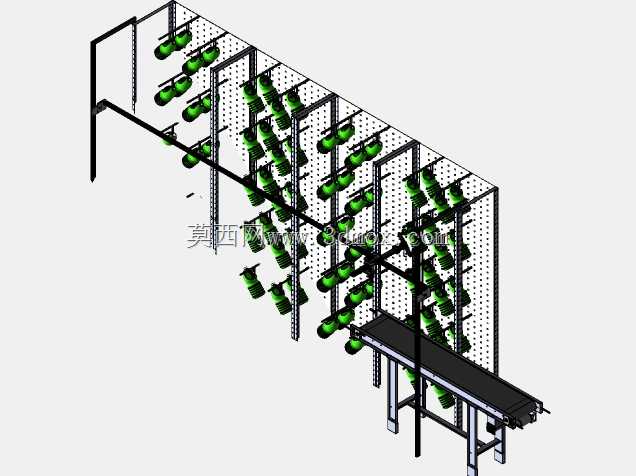

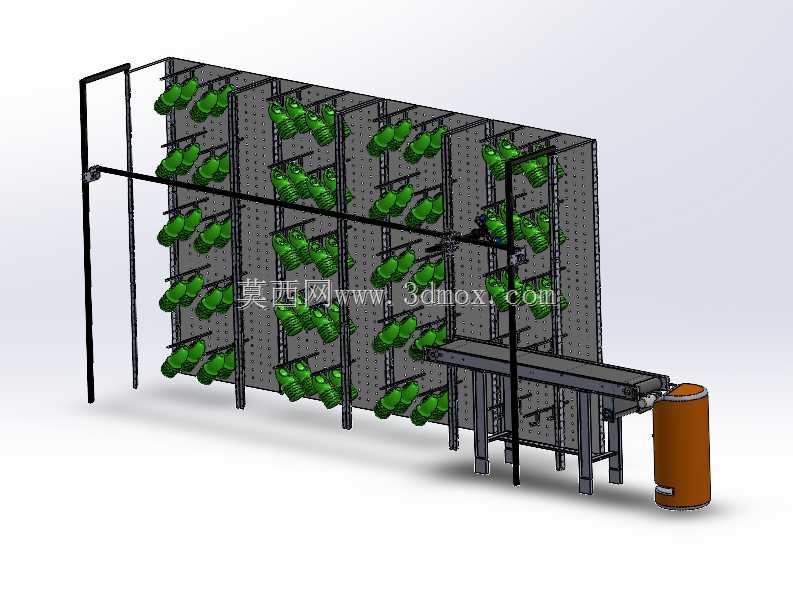

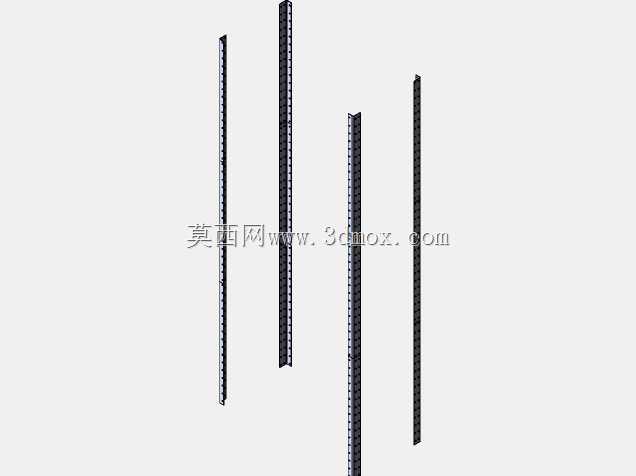

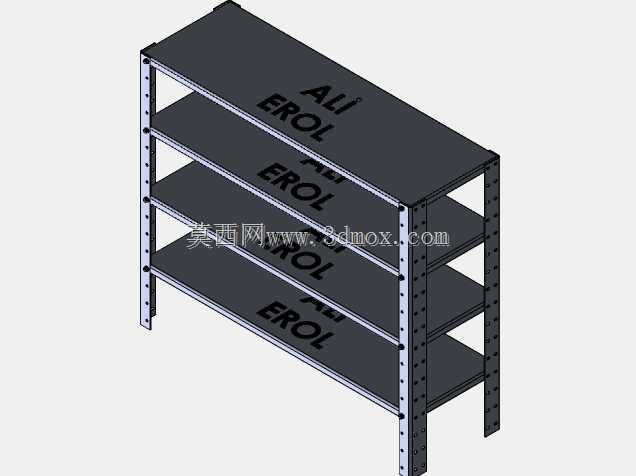

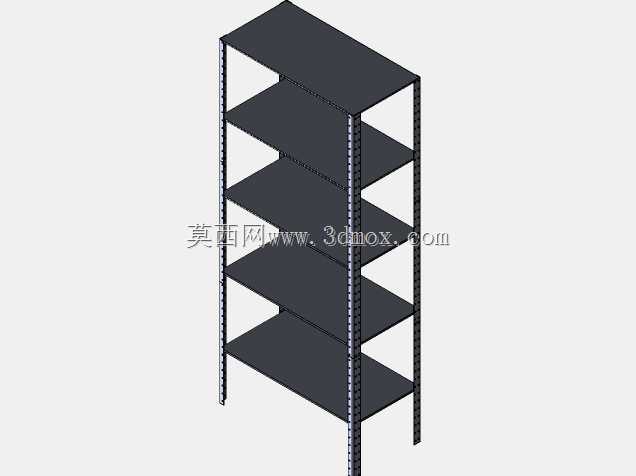

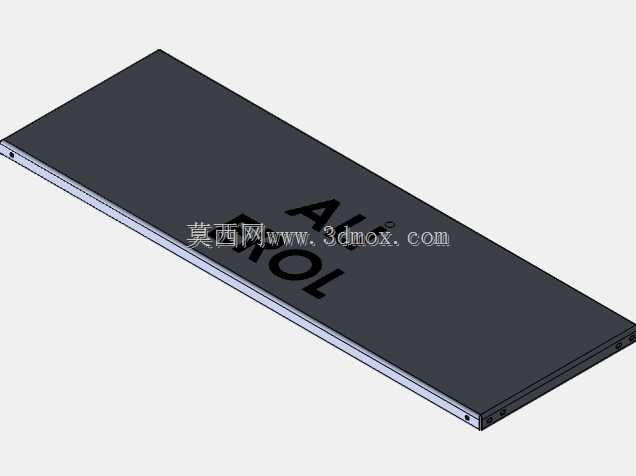

这套设备主要面向中小规格异形工件的批量暂存与有序转运场景，常见于五金加工、塑胶件成型车间的工序衔接环节，解决传统平面暂存占地大、人工取放节拍不稳定的痛点。整体采用立式密集存储架搭配横向移载机构的布局，存储架采用多孔洞洞板作为安装基体，可根据工件外形调整承托挂钩的位置，单架可容纳数十件待加工或已加工工件，充分利用车间垂直空间，减少地面占用面积。横向移载机构采用龙门式双导轨支撑，传动部分选用同步带搭配直线导轨的组合，移载末端配备适配工件外形的夹持组件，可沿存储架水平方向移动，精准定位到每一列工件的存放位置，完成工件的取放动作。存储架末端衔接皮带输送线，输送线高度与移载机构取件最低位置匹配，线体侧边设置导向挡边，避免工件转运过程中偏移掉落，输送线末端配置圆柱形集料桶，用于临时存放完成分拣的工件，也可对接下一工序的加工设备进料口。设计过程中优先考虑安装边界的适配性，整体设备的地面安装 footprint 控制在小型车间通道可容纳的范围，存储架高度适配常规厂房的层高，无需额外改造车间顶部结构；移载机构的行程覆盖存储架全宽与输送线上方取件位，运行过程中无超出设备外轮廓的运动部件，避免与车间其他设备、人员通道产生干涉。夹持组件的开合行程做了冗余设计，可兼容一定尺寸范围内的同类工件，无需频繁更换夹爪即可适配多规格产品的生产需求；洞洞板的孔位间距按照通用工装安装标准设置，除了配套的工件承托挂钩，也可安装其他标准工装附件，拓展设备的使用场景。输送线的驱动端设置在集料桶同侧，张紧机构采用侧边可调式结构，日常维护时无需拆解线体护板即可完成皮带张紧度调整；设备的支撑腿全部配置可调脚杯，可适应车间地面不平整的安装条件，调整后保证存储架与移载导轨的水平度，避免移载过程中出现卡滞、定位偏差的问题。整套设备的结构设计优先采用标准型材与通用标准件，减少非标定制件的占比，降低加工与后期维护的成本，各运动部件的安全间隙均按照自动化设备安全规范预留，运行过程中不会出现夹挤风险，可直接接入车间现有生产流水线，配合上游加工设备完成工件的自动转运与暂存，替代人工完成重复的取放料动作，稳定生产节拍，降低一线操作人员的劳动强度。
