温德姆清盘案FRC竞赛机器人机械结构

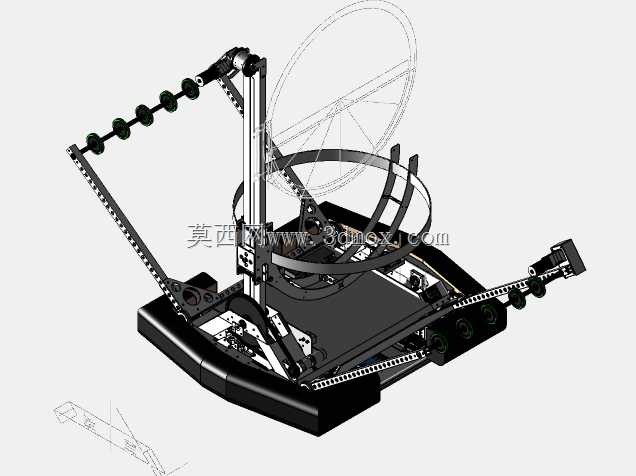

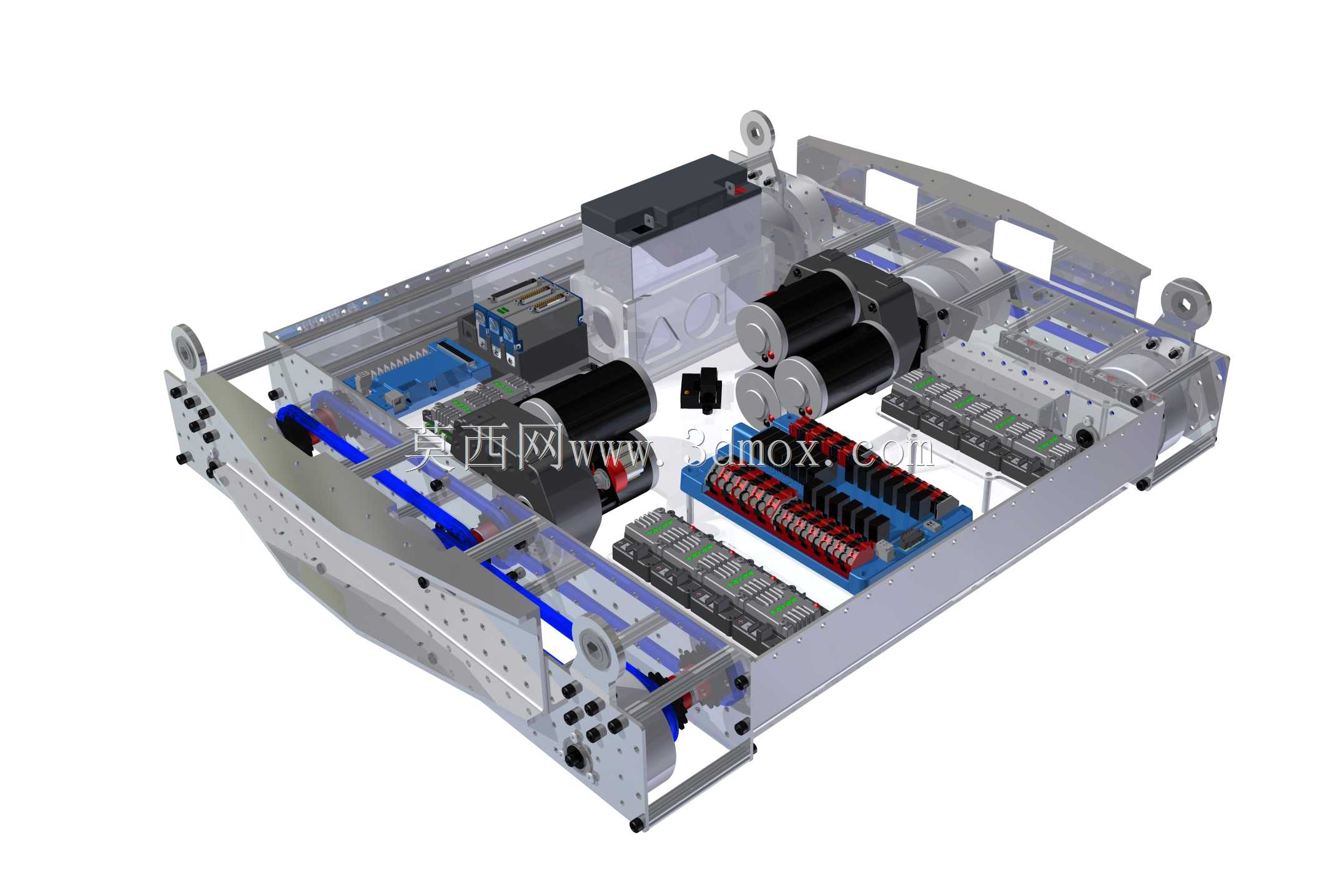

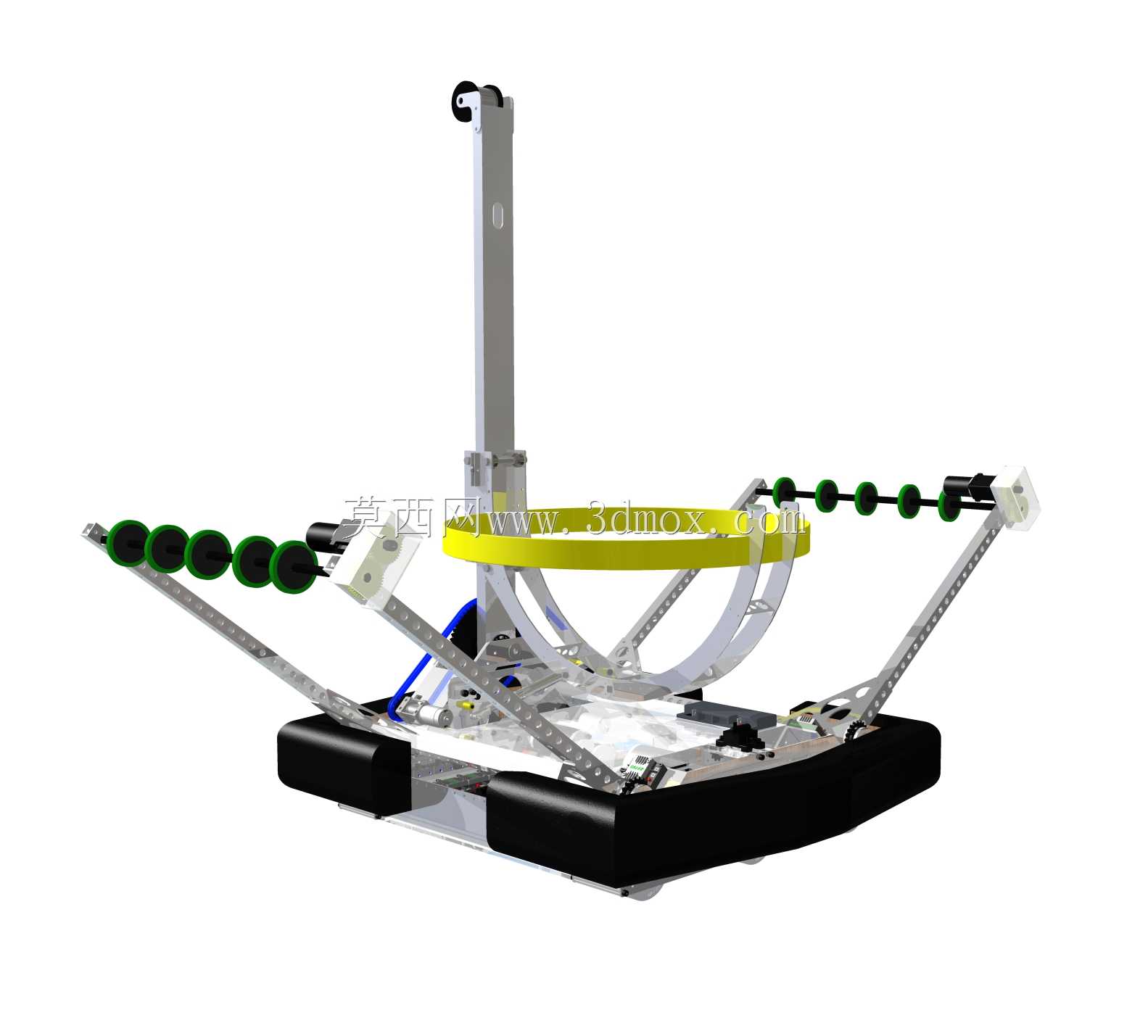

该结构为FRC赛事专用的竞赛机器人本体，核心功能是完成赛事指定的圆盘类道具拾取、抬升与精准抛射动作，适配赛事场地内的道具投放点位要求，可在高速对抗的赛事场景下完成连续作业。整机采用底部矩形承载底盘作为安装基准，底盘预留了标准的驱动轮、从动轮安装位，可适配不同规格的麦克纳姆轮或常规驱动轮组，满足全向移动或定向行进的场地移动需求，底盘内部预留了电控元件、电池、气动组件的安装腔体，走线槽沿底盘侧边框架布置，避免运动过程中线缆与活动部件产生干涉。上部执行机构采用多组同步带传动的线性抬升臂结构，两侧对称布置的抬升臂通过底部的铰接座与底盘连接，臂身集成的同步带传动副可带动拾取滑台沿臂身方向做往复运动，滑台端部的滚轮组可卡入圆盘道具的边缘，完成道具的稳定夹持，抬升臂的俯仰角度通过后部的线性驱动组件调节，可将道具抬升至上位抛射工位。顶部的环形框架为抛射导向机构，框架内侧设置多组导向滚轮，当道具被抬升至环形框架入口处时，滑台持续进给将道具推入导向框架，框架的弧形轨道可对道具进行姿态校正，配合末端的弹射组件将道具沿指定抛物线轨迹投出，命中远端的目标投放区。设计过程中优先考虑了赛事场景下的结构强度与动作响应速度，所有活动铰接点均采用带座轴承支撑，降低传动间隙带来的定位误差，抬升臂采用镂空式铝型材拼接结构，在保证结构刚性的前提下尽可能降低上部机构的重量，减少底盘驱动的负载。整机安装边界需满足赛事规则的尺寸限制，初始收拢状态下外轮廓不超出赛事规定的起始区尺寸，抬升臂完全展开后可覆盖从地面拾取到高位抛投的全行程范围，各运动部件的极限位置均设置了硬限位与软限位触发点，避免超程运动造成结构损坏。传动链路的设计充分考虑了维护便捷性，同步带的张紧机构均布置在臂身外侧，无需拆解主体结构即可完成张紧度调节与易损件更换，底盘上的所有安装孔位均采用标准化孔距设计，可快速适配不同赛季的功能模块改装需求。
