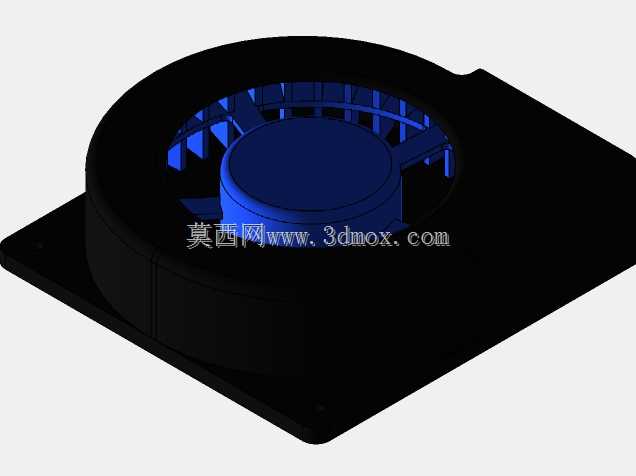

24V侧出风涡轮离心鼓风机结构设计

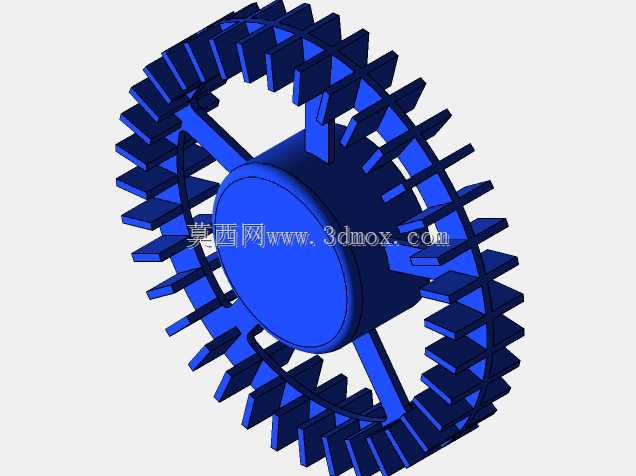

这款侧出风离心式鼓风部件，在紧凑型电子设备散热、小型气路送风场景中应用十分广泛，常见于工控机箱内部风道构建、小型医疗设备气路供给、桌面型工业仪器的散热循环系统中，区别于常规轴流风机的直吹送风模式，该类鼓风机依靠离心叶轮旋转产生的风压，可实现90度转向的送风路径，能在狭窄安装空间内完成气流的导向输送，适配设备内部局促的布管与走线空间。从结构设计逻辑来看，该款鼓风机采用蜗壳式流道设计，叶轮部分做了等距分流叶片布局，可在低转速工况下维持稳定的风压输出，减少气流在蜗壳内部的紊流损耗，降低运行过程中的气动噪音。主体外壳采用方形法兰安装基座，基座四角预留了标准安装孔位，安装时可直接通过螺丝固定在设备预设的安装平面上，不需要额外设计转接固定支架，能有效减少设备组装时的零件数量，压缩装配工序时长。出风侧采用平直的矩形出风口，可直接对接设备内部的导风槽或者柔性送风软管，出风口边缘做了贴合密封的平面设计，对接后可减少风压泄漏，保证送风效率。叶轮与内置驱动部分的同轴度在建模阶段做了公差约束，可避免高速旋转时出现动平衡偏差，减少长期运行后的轴承磨损问题。从安装边界来看，整体扁平式的机身设计，厚度方向尺寸控制紧凑，可嵌入到厚度有限的设备夹层中，不会占用过多的设备内部纵深空间，方形基座的外轮廓尺寸适配常规小型设备的安装位预留标准，不需要对原有设备结构做大幅修改即可完成替换安装。在功能特性上，24V的供电规格适配多数工业设备的直流供电体系，可直接接入设备内部的直流供电回路，不需要额外增设电压转换模块，降低设备的电路设计复杂度。蜗壳内部的流道曲面做了顺滑过渡处理，可引导气流沿蜗壳内壁顺畅导向出风口，避免气流在拐角处形成涡流造成风压损失，同时叶轮的叶片角度经过反复调校，可在送风风压与运行功耗之间取得平衡，既满足小空间内的送风压力需求，也能控制运行时的电流负载，适配设备内部供电模块的负载冗余要求。
