简化版ArduinoUNOR3板载安装基座结构

在嵌入式开发验证、小型智能设备样机搭建场景中，开发板的固定安装一直是容易被忽略却直接影响样机稳定性的细节。这款针对UNO R3开发板设计的简化安装基座，没有采用全包裹式的外壳结构，而是做了最大化的结构精简，核心目标是在满足板卡定位固定需求的前提下，尽可能压缩结构占用空间，同时减少不必要的材料消耗，适配快速打样、小批量试制的项目需求。

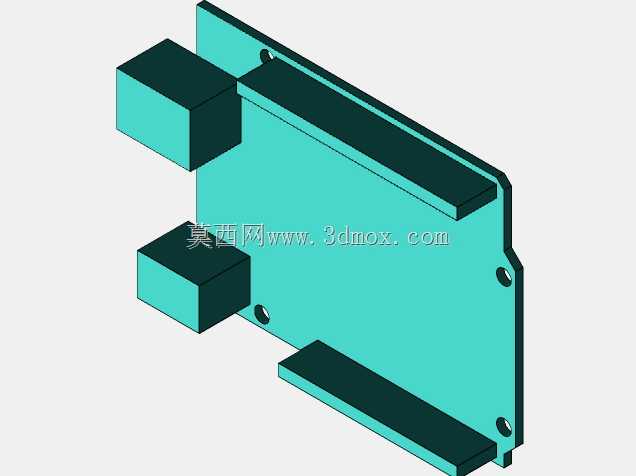

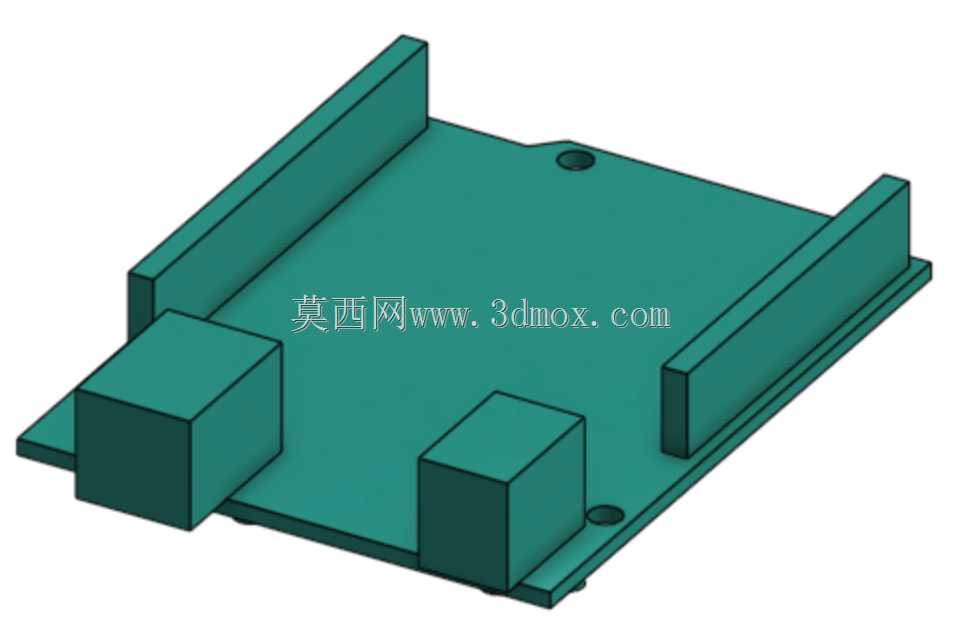

从结构设计逻辑来看，基座主体采用平板承托结构，整体轮廓匹配UNO R3开发板的标准外形尺寸，安装边界完全贴合板卡的长宽参数，不会出现超出板卡轮廓的冗余结构，在紧凑的设备内部舱体中安装时，不会和周边的接线端子、传感器模块产生空间干涉。基座两侧设置的立式挡边，刚好卡在开发板的长边两侧，限制板卡的横向位移，不需要额外设置复杂的卡扣结构，就能避免板卡从基座侧面滑脱；板端对应USB接口、电源接口的位置没有设置遮挡结构，完全留出接线操作空间，不会影响日常调试过程中的线材插拔操作。

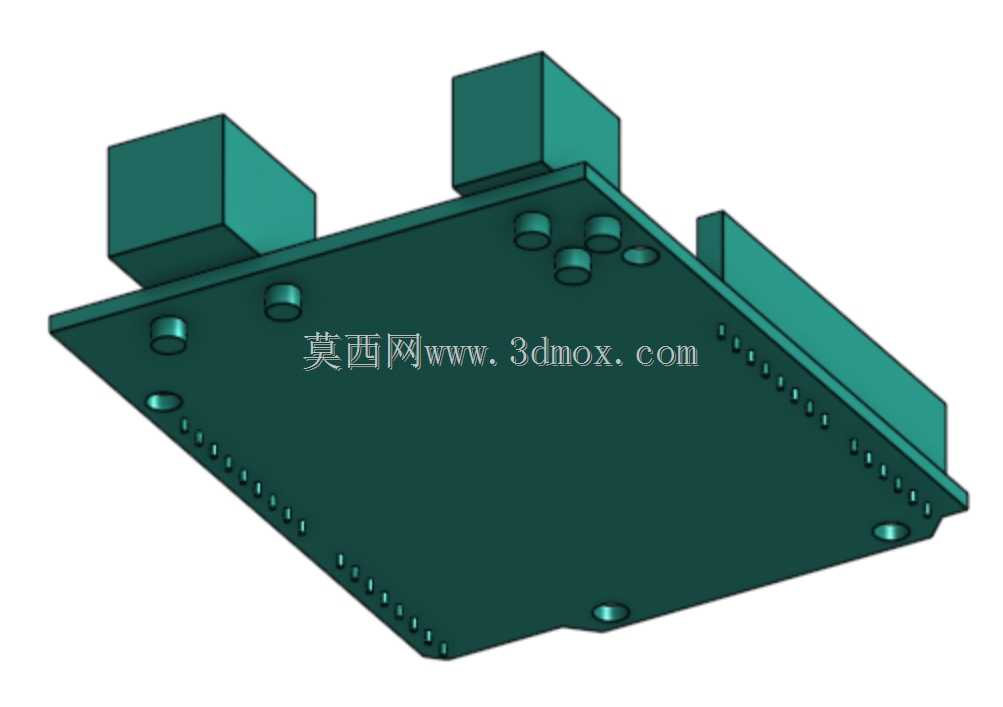

基座上设置的两个方块状凸台，对应开发板上两个凸起的排针座底部位置，刚好对排针区域形成避让，避免板卡安装后排针被基座顶起导致的接触不良问题，同时凸台的顶面可以和板卡底面形成局部支撑，分散板卡受到的按压应力，避免调试时按动板卡造成PCB弯曲变形。基座平板上预留的两个小孔，对应开发板的标准安装孔位，既可以用螺丝直接将板卡锁附在基座上，也可以穿过扎带对板卡做辅助固定，适配不同的安装固定需求。

实际应用中，这款基座既可以直接固定在小型智能设备的内部舱壁上，作为开发板的永久安装座使用，也可以作为调试工作台上的临时固定座，避免开发板在桌面滑动导致接线松脱。因为结构做了最大化简化，不管是3D打印快速制作，还是采用亚克力、薄铝板切割加工，都能以极低的成本快速产出，不需要复杂的机加工工序，非常适合原型开发阶段的快速迭代需求。和全包裹外壳相比，这种开放式的基座结构不会遮挡开发板上的指示灯、芯片散热区域，调试时可以直接观察板卡运行状态，芯片的散热效率也不会因为外壳包裹受到影响，长时间连续运行时不会出现热量堆积的问题。
