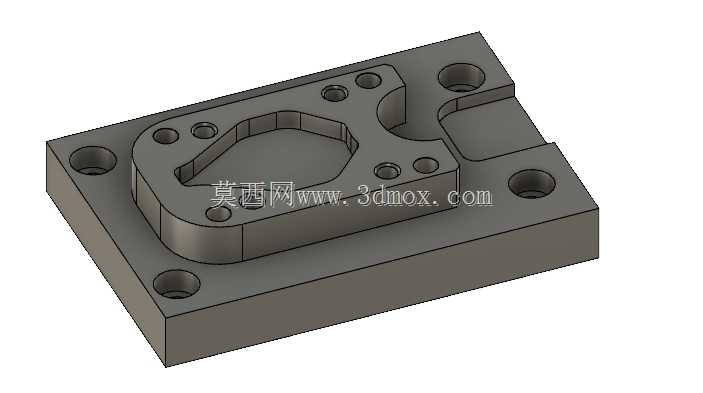

二维铣削加工用异形型腔定位基座

这款定位基座主要面向立式数控铣床的二维轮廓铣削工序设计，多用于小批量精密零件的装夹定位场景，在小型五金件、非标设备异形结构件的铣削加工环节中，可直接固定在机床工作台上，作为工件装夹的承载基准，避免加工过程中工件出现位移、振颤，保障型腔、轮廓铣削的尺寸精度与位置度。从结构设计来看，基座整体采用方形块体作为主体承载结构，底部为平整安装面，四周均匀分布沉头安装孔，可通过内六角螺栓直接与机床T型槽工作台或者专用工装垫板连接，安装孔的孔位间距符合常规小型铣床的工作台槽距标准，无需额外制作过渡连接板即可完成装夹，安装边界控制在120mm×100mm×25mm的尺寸范围内，不会占用过多工作台行程，适配多数中小型立式加工中心、数控铣床的工作台装夹空间。基座上半部分集成了与待加工零件轮廓匹配的异形型腔定位结构，型腔周边分布多组小型螺纹定位孔，可通过压板或者定位销完成待加工毛坯的压紧固定，型腔内侧做了R角过渡处理，避免铣削加工过程中刀具与基座本体发生碰撞，同时在型腔一侧预留了排屑缺口，铣削产生的金属切屑可顺着缺口直接排出，不会堆积在定位型腔内影响工件装夹精度。设计过程中优先考虑了装夹的重复定位精度，所有安装孔、定位孔的位置度公差控制在0.02mm以内，基座上下平面的平行度公差不超过0.01mm，保障多次装夹后的基准一致性，减少工件找正的辅助时间。基座侧边还设置了两个定位销孔，可配合圆柱销完成与其他工装模块的拼接，拓展装夹范围，针对不同尺寸的同类型零件，仅需更换上部的定位镶块即可完成适配，无需重新制作整套基座，降低工装制作成本。在实际加工应用中，这类基座可承担二维铣削工序中的粗铣、精铣全流程装夹需求，无论是铣削外轮廓还是铣削内部型腔，都能提供足够的装夹刚性，减少加工让刀现象，尤其适合轮廓形状不规则、常规平口钳无法稳定装夹的异形零件加工，在非标零部件加工车间、小型机加工作坊的日常生产中具备较强的实用性。
