英特尔桌面级中央处理器芯片外观结构

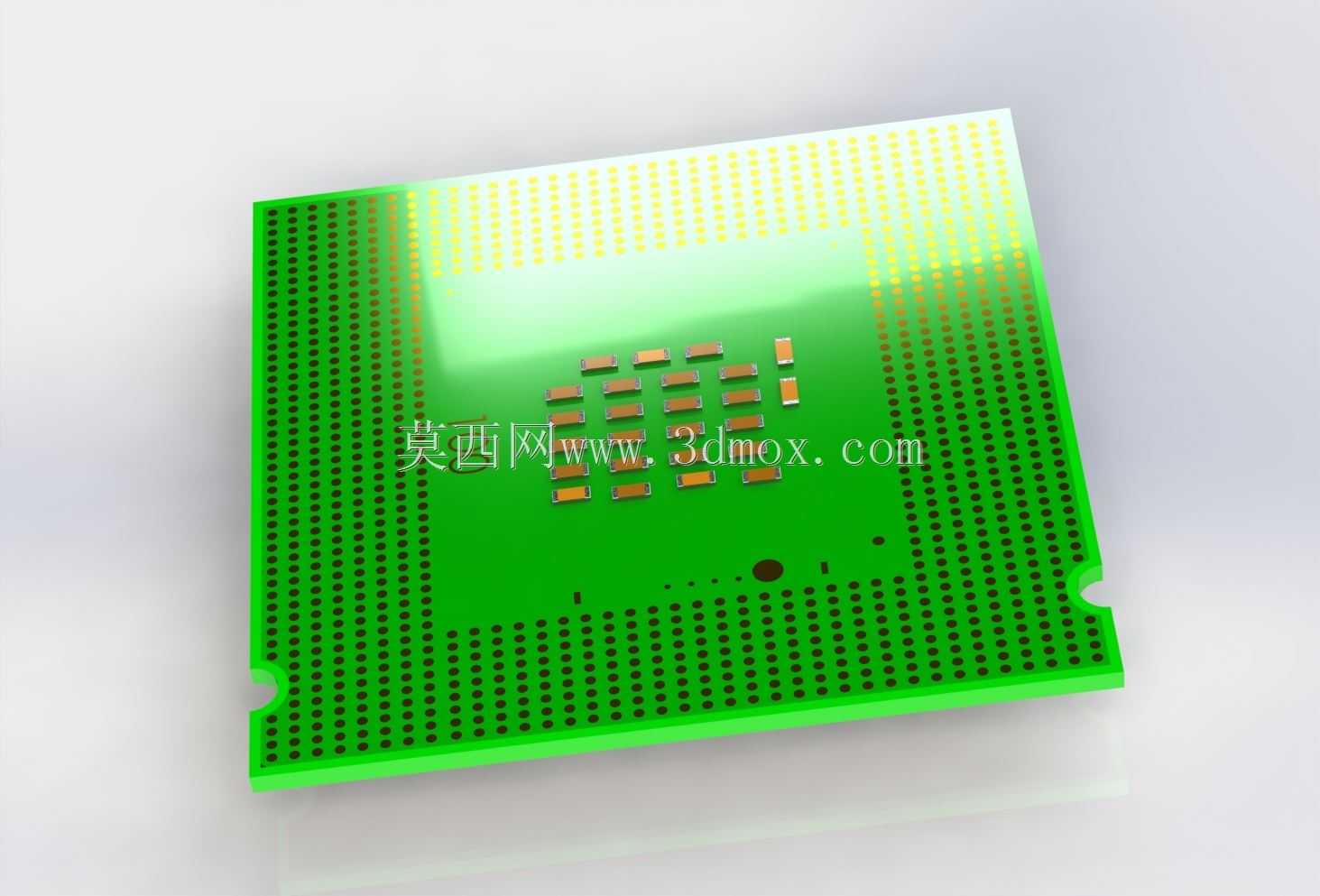

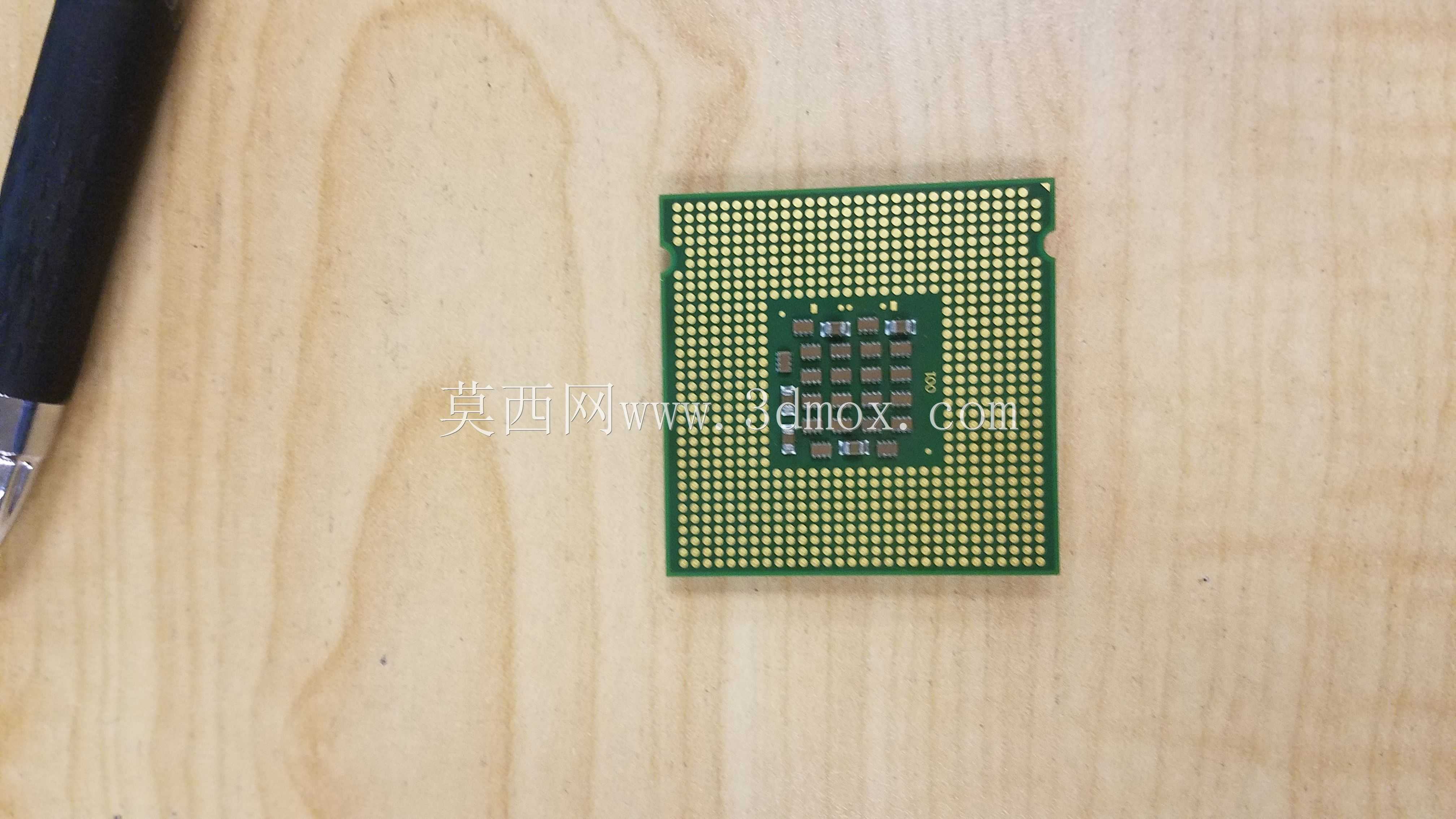

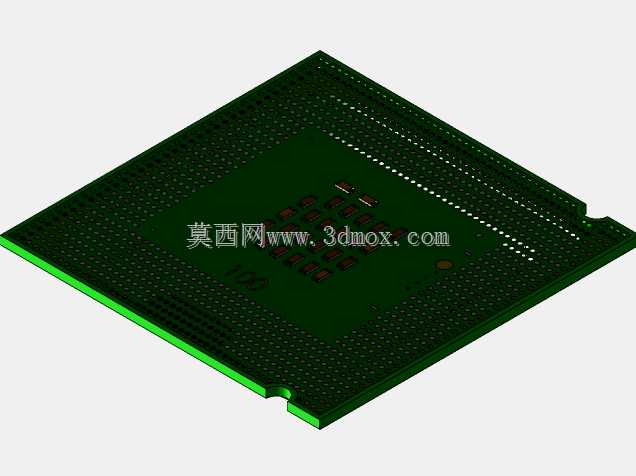

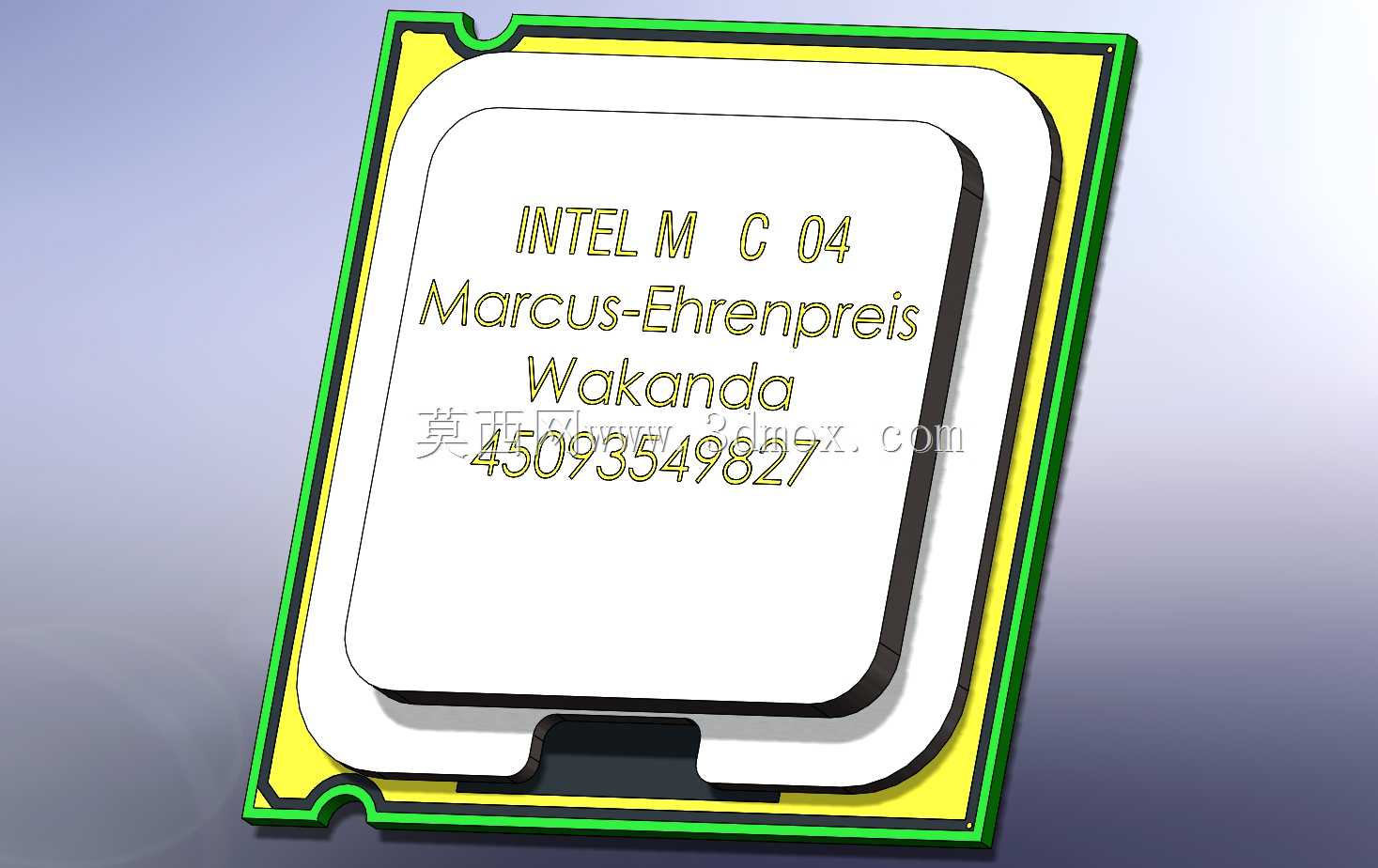

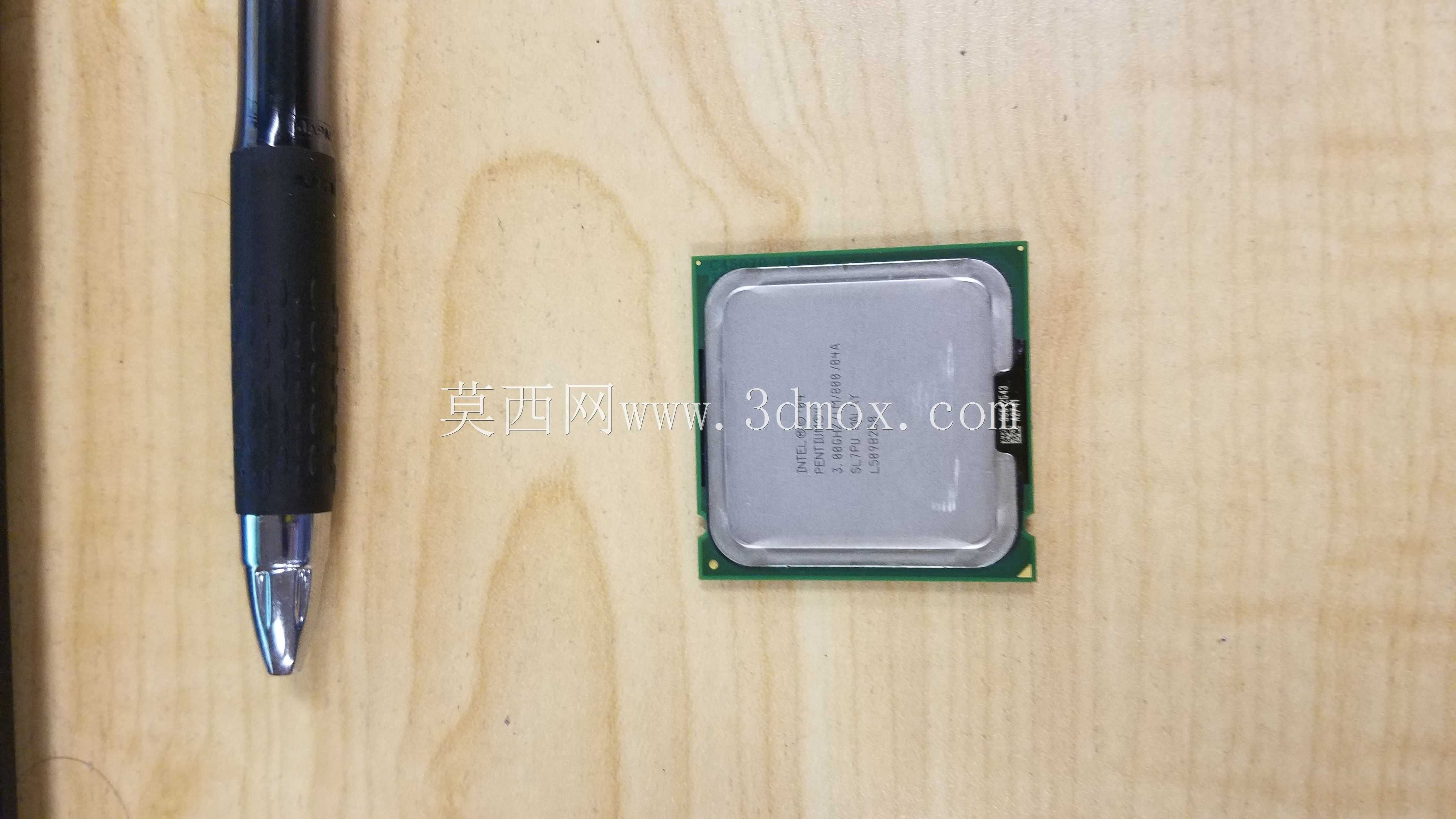

在消费级与工业级计算机硬件的结构设计环节，处理器芯片的三维结构建模是整机结构适配、散热系统匹配工作的核心基础参考。这款处理器的外观结构完全遵循常规桌面级CPU的物理形态特征，主体核心区域为带圆角的方形承载结构，外围通过分层式的基板与防护边框完成封装，边缘预留了标准的卡扣定位缺口，可直接匹配主流主板的CPU插槽安装边界，无需额外调整安装位的限位结构。从实际应用场景来看，该结构模型可覆盖台式计算机、工业控制计算机、嵌入式计算设备的结构设计验证环节，结构工程师在开展主板布局、机箱内部空间规划、散热模组选型时，可直接调用该模型完成干涉检查，避免出现散热扣具压合错位、机箱侧盖与处理器顶部散热空间不足、内存插槽与CPU安装位间距冲突等常见结构问题。设计过程中，建模人员严格遵循处理器实物的尺寸公差逻辑，核心Die区域的凸起高度、基板的厚度参数、边缘定位缺口的位置与尺寸都完全匹配量产实物的安装要求，没有做夸张的艺术化变形，可直接用于结构装配的模拟验证。不同于侧重内部晶圆电路的芯片设计模型，该外观结构模型重点还原了处理器外部所有与装配相关的结构特征：包括基板边缘的金属触点排布区域的边界尺寸、核心顶盖的平面度特征、外围防护封边的倒角弧度，这些细节直接决定了散热硅脂的涂抹范围、扣具的压力分布是否均匀，以及主板插槽锁扣的开合是否会与芯片边缘产生剐蹭。在工业控制计算机的结构设计场景中，工程师还可依托该模型验证宽温环境下的散热流场，结合处理器的外形尺寸计算风道覆盖范围，确保高负载运行状态下核心区域的热量能够被散热模组及时导出，避免因结构匹配偏差导致的局部积热问题。对于三维建模从业者而言，该模型的分层结构设计思路也具备参考价值，建模时通过实体拉伸、圆角过渡、布尔运算完成各层级结构的拼接，既保证了外观的还原度，也控制了模型的面数，不会在大型装配体中占用过多的运算资源，适配常规结构设计软件的装配运行需求。
