开放式双驱线性OD作业执行机构设计

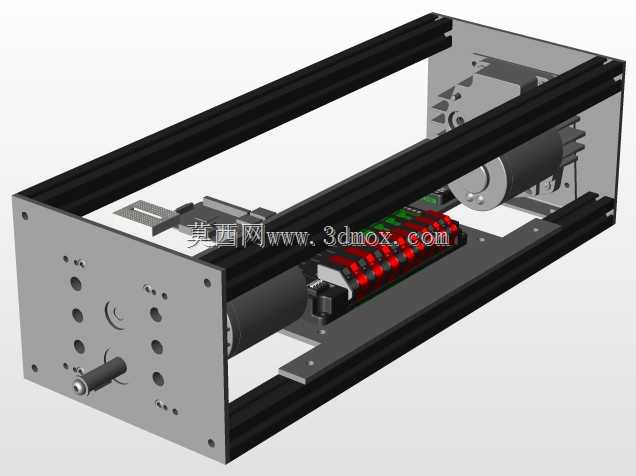

这款线性执行机构的设计初衷，是面向光通信器件OD外径检测、圆柱类零件外圆修磨、细轴类工件上下料转运这类需要沿固定轴做高精度往复作业的工位，替代传统人工手持操作或单轴悬臂结构带来的刚性不足问题。从结构布局来看，整体采用双侧平行直线导轨作为承载基准，两根导轨分别固定在两侧铝制安装立板上，滑台跨接在两组导轨滑块之间，这种对称布局能抵消单侧受力带来的倾覆力矩，哪怕滑台端部挂载检测探头或小型打磨头，也不会出现运行卡滞或精度偏移的问题。驱动端采用双侧对称布置的传动单元，两端的动力输出轴预留了标准联轴器安装位，既可以搭配单电机加同步带实现双轴同步驱动，也能根据负载需求在两端分别加装伺服电机实现大推力输出，适配不同负载等级的作业场景。中间的拖链采用内嵌式安装设计，所有动力线缆、传感器信号线都收纳在拖链槽内，拖链随滑台同步往复运动时不会出现线缆剐蹭外部结构的问题，也避免了线缆外露带来的车间积尘、切削液溅蚀损伤，适合机加工、检测类车间的复杂工况。安装边界上，整体框架采用模块化拼接设计，两侧立板与底部安装底板、端部的电机安装座都通过定位销加内六角螺栓锁紧，现场安装时不需要额外做二次配做加工，直接通过底板上预留的沉头安装孔就能固定在设备机台或流水线支架上，安装孔位采用通用工业间距标准，能适配多数现有自动化设备的安装基面。滑台的工作面预留了多组螺纹安装孔，孔位按照通用工装安装标准排布，不管是装夹检测传感器、气动夹爪还是小型加工主轴，都不需要额外做转接板，能直接锁紧固定，减少现场调试的装配工作量。设计过程中特意将两端的传动部件做了半封闭防护，外侧的立板刚好遮挡住传动轮与传动带的外露部分，既不会完全封闭导致后期维护时需要拆解大量零件，又能避免车间内的金属切屑、灰尘落入传动副造成磨损，日常维护只需要拆开端部的盖板就能对传动部件做张紧调整、润滑保养，维护操作的可达性做了充分考量。滑台的行程限位没有采用外置的碰撞块，而是在导轨内侧预留了光电传感器安装槽，用户可以根据实际作业的行程需求，随意调整限位传感器的安装位置，不需要额外在框架上钻孔攻丝，适配不同长度的作业行程需求。
