球形浮体搭载式水面作业支撑平台结构

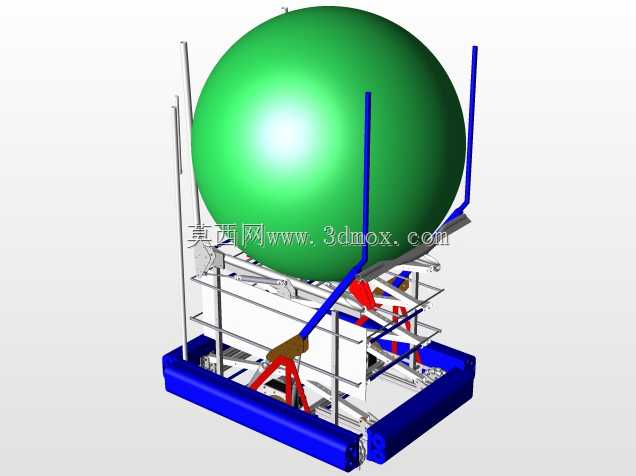

这套浮式作业支撑结构的设计核心，是为近岸浅水区、内陆封闭水域的小型水面作业场景提供稳定的搭载基座，区别于常规单体浮筒作业平台，其上部搭载的大直径球形浮体能够提供远大于同排水量常规浮筒的扶正力矩，在水面有小幅浪涌、人员在平台上移动作业时，整体结构的横摇、纵摇角度能控制在较小范围内，避免搭载的作业设备出现倾斜偏移。从结构布局来看，下部采用框型浮箱基座作为整体的基础承载结构，浮箱内部为封闭空腔结构，提供主要的静浮力支撑，基座上部搭建多层桁架式支撑框架，框架采用型材拼接的方式组成，既能够降低整体结构自重，又可以预留出充足的设备安装空间，框架上设置的多根竖向、斜向支撑杆件，直接与上部球形浮体的下部承托结构连接，将浮体受到的浮力、波浪冲击力均匀传导至下部浮箱基座，避免局部应力集中导致结构变形。在设计思路上，这套结构没有采用常规浮式平台将浮体全部设置在下部的方案，而是将大尺寸球形浮体设置在框架上部，一方面是利用球形结构无突出棱角的特点，降低结构与水面漂浮杂物发生碰撞卡滞的概率，另一方面球形浮体自身的曲面结构能够在浪涌拍击时分散水流冲击力，减少结构受到的瞬时冲击载荷。从安装边界来看，下部浮箱基座的长宽尺寸控制在小型作业水域的通航、停靠要求范围内，不需要额外开挖作业水深，整体结构可以在岸边完成组装后直接滑移入水，不需要大型吊装设备配合，适配小型水域作业的快速部署需求。框架结构上预留的多处安装位，可以根据实际作业需求搭载水质监测设备、小型采样机械、临时作业工位等不同功能模块，支撑杆件的排布避开了人员操作、设备安装的操作空间，不会对日常作业动作造成干涉。球形浮体与下部支撑框架的连接位置采用可调式紧固结构，能够根据不同作业水域的载重需求，调整浮体的安装高度，匹配不同吃水深度下的浮力需求，当需要在静水区搭载较重设备时，可以下调浮体位置增加排水体积，提升整体载重能力，在有轻微流速的水域作业时，可以适当上调浮体位置，降低水流对浮体的直接冲击面积，提升平台的驻位稳定性。下部浮箱基座的边角位置做了圆弧过渡处理，避免在靠岸时与岸壁、停靠船只发生硬碰撞造成结构破损，框架上的斜向支撑除了承担浮体的传导载荷外，还可以作为人员上下平台的扶手辅助结构，不需要额外加装护栏构件，进一步压缩整体结构的自重与建造成本。
