夹具类L型带孔加强筋固定块结构设计

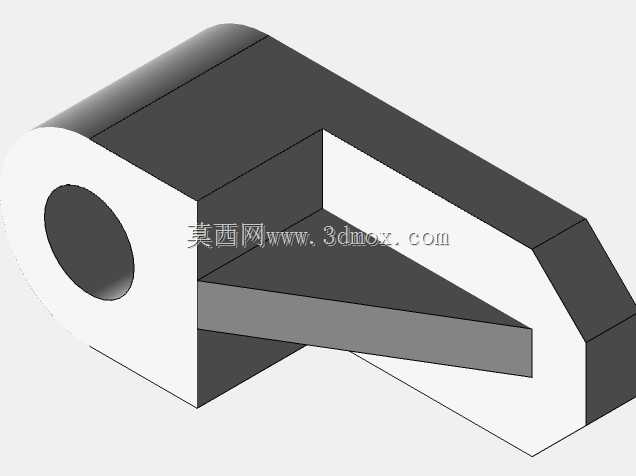

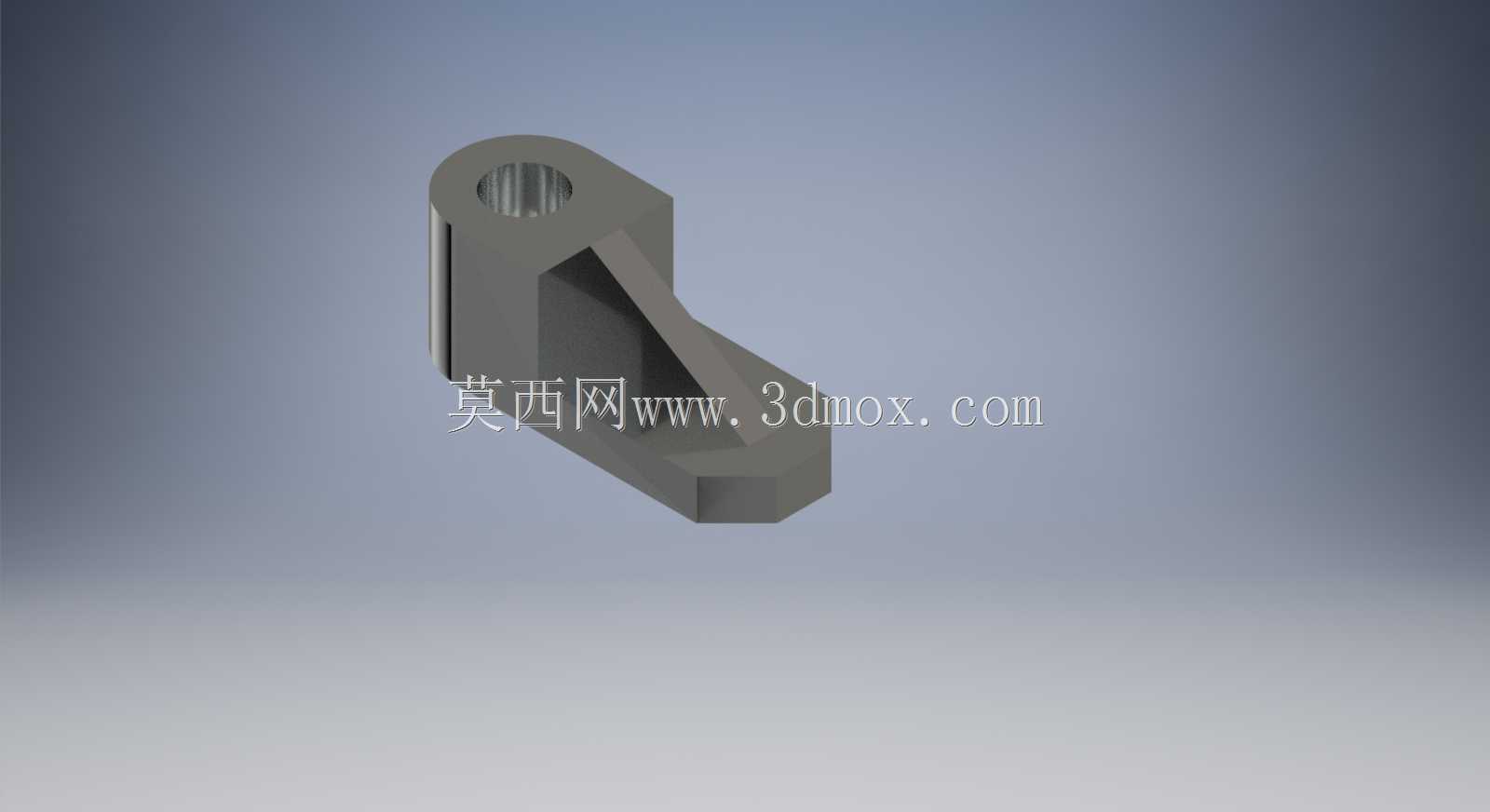

在工装夹具的非标设计场景中，这类L型结构的固定块属于工位定位环节的核心受力连接件，常应用在小型装配工位、检具定位模组、自动化线旁的辅助定位单元中，承担侧向支撑、零件定位基准、附件挂载的多重作用，区别于标准型材拼接的支座，一体成型的结构能避免拼接带来的累积公差，在重复定位精度要求高于0.05mm的工位上适配性更强。从结构功能来看，上端的带内花键通孔是核心的功能安装位，孔内的花键结构用于和带外花键的导向轴、调节螺杆配合，既可以传递周向扭矩避免轴件转动，也能实现固定块沿轴件轴向的位置调节，适配不同厚度工件的装夹定位需求；L型的弯折结构形成了两个互相垂直的安装基准面，竖直面可贴合设备的立式安装板、型材立柱侧面，水平面可承托待定位工件的侧边，两个基准面的垂直度公差通常控制在0.02mm以内，保证定位基准的统一性。设计阶段特意在L型的弯折内角处增加了三角形加强筋结构，这一设计是为了抵消固定块承受侧向载荷时的弯折应力，当水平面受到工件的下压、侧推载荷时，加强筋可以将应力分散到竖直安装面的整个贴合区域，避免直角处出现应力集中导致的结构变形，相比无筋的同尺寸L型块，带筋结构的抗弯折载荷能力可提升60%以上，同时不需要额外增加整体壁厚，能有效控制零件的整体重量。从安装边界来看，上端安装孔的轴线到竖直安装面的距离、水平面的厚度、加强筋的斜边角度都经过受力校核，安装时竖直面可通过沉头孔与安装基体锁附，水平面可根据需求开设螺纹孔用于固定压块、定位销等附件，整体结构的外轮廓没有多余的突出结构，在狭小的工装安装空间内不会和周边的运动部件产生干涉，适配多类小型工装的紧凑布局需求。这类固定块在实际使用中，常和快换压头、微调螺杆配合组成可调式定位组件，在小型零件的焊接工装、尺寸检具、装配治具中应用广泛，一体结构的刚性表现优于多件拼接的支座，在频繁装夹的工位上能长期保持定位精度，减少因结构变形带来的工位校准频次。
