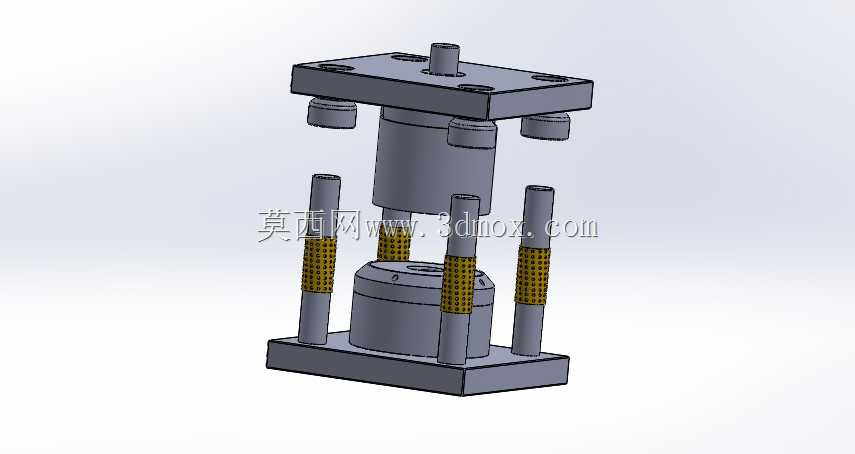

易拉罐拉伸成型四柱冲压模具结构

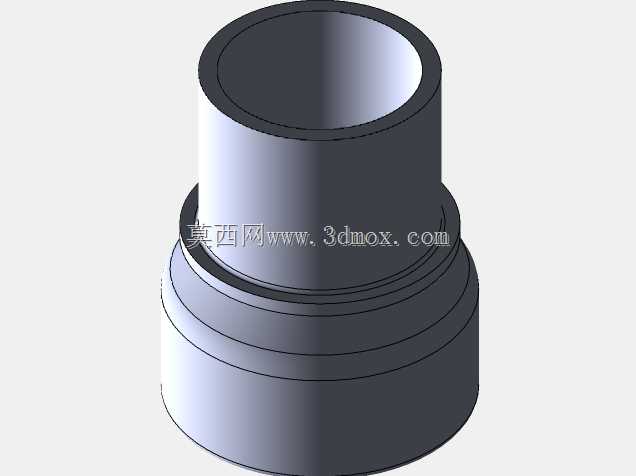

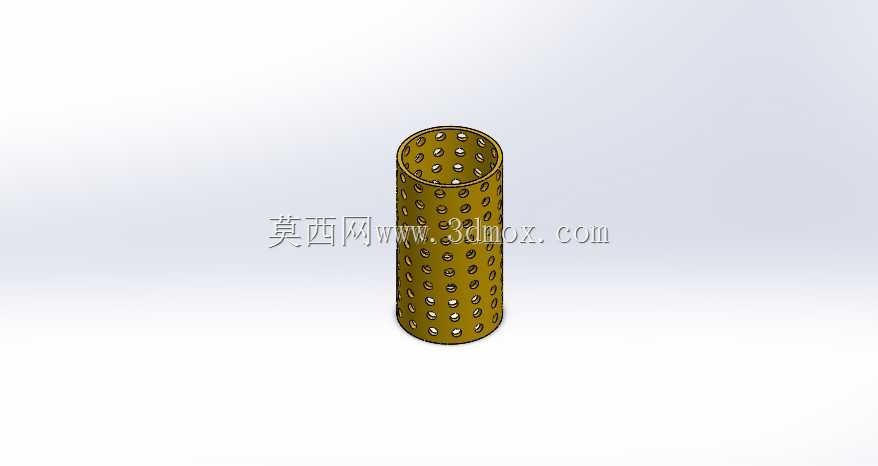

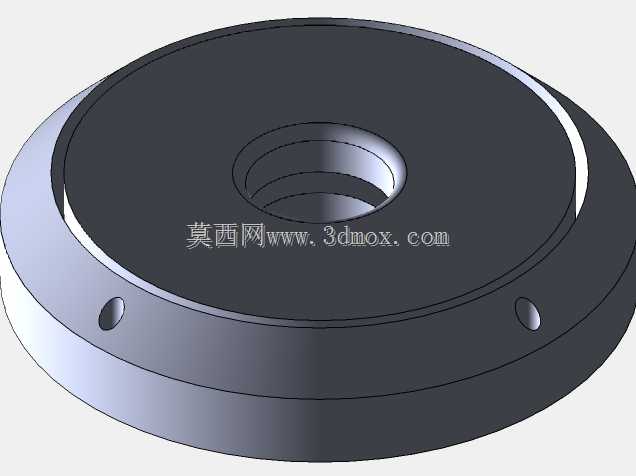

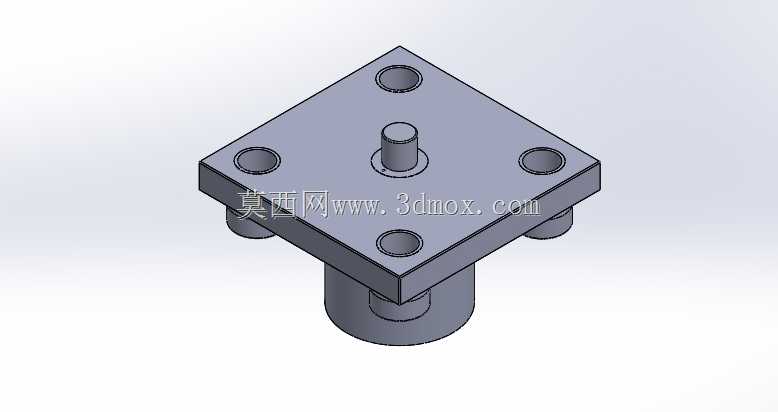

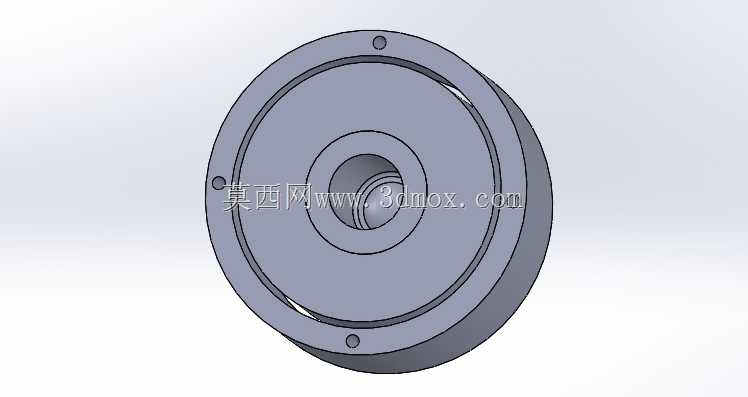

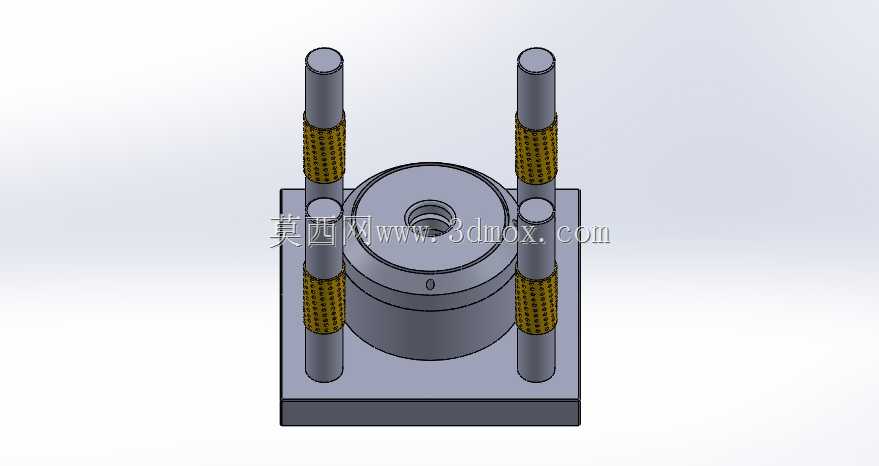

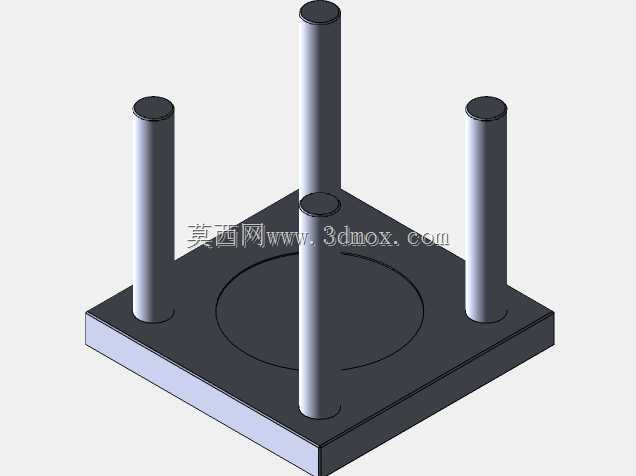

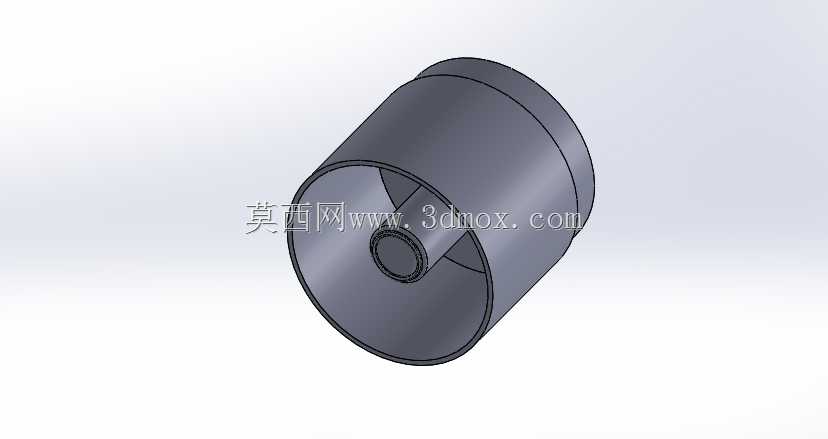

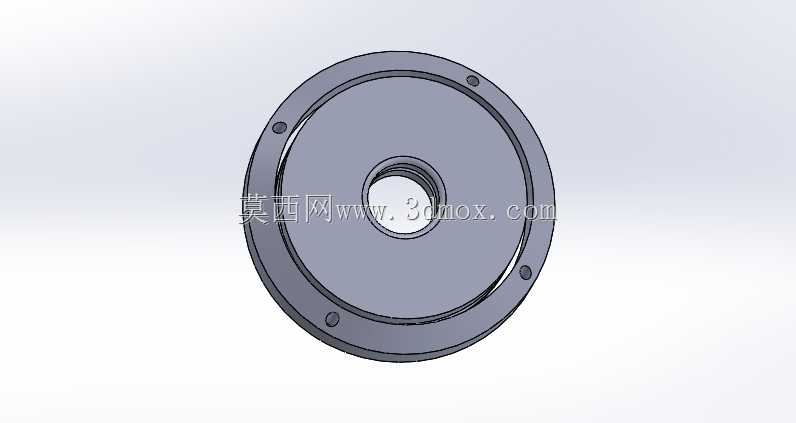

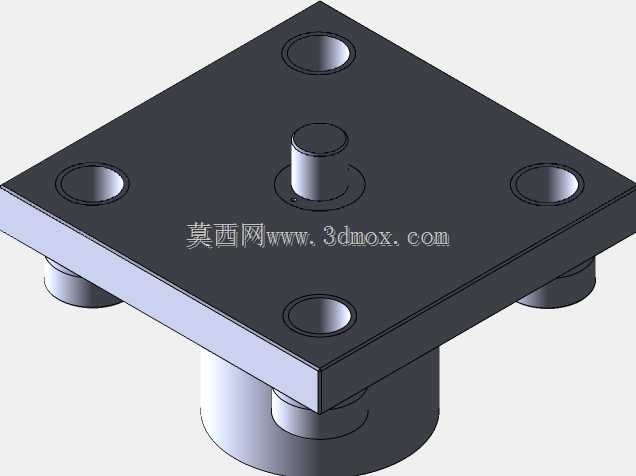

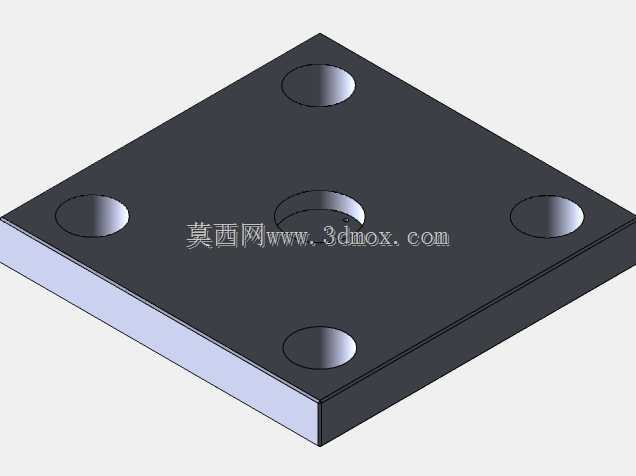

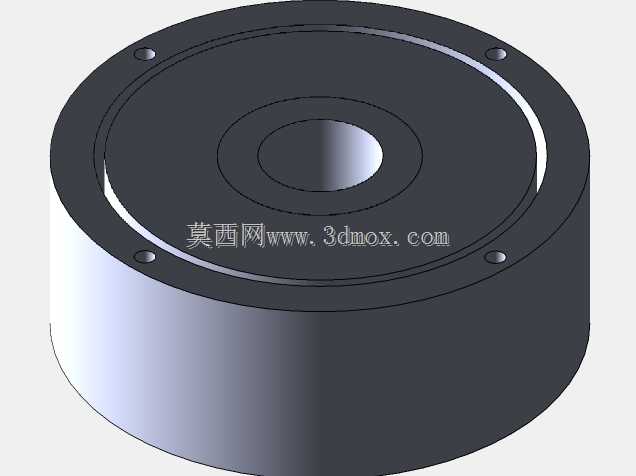

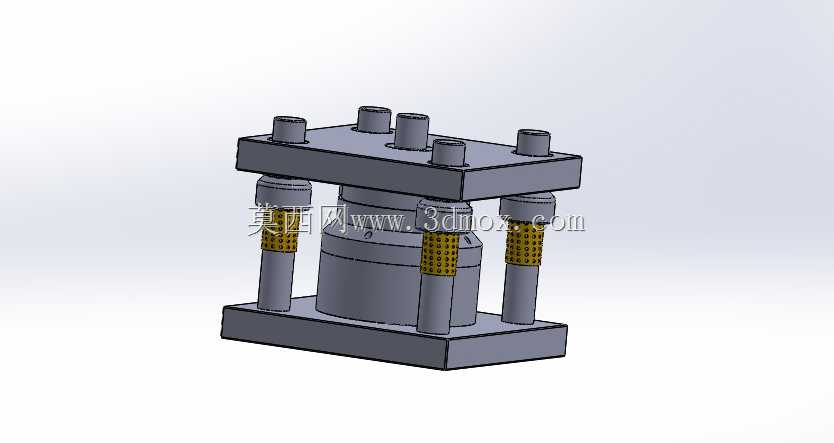

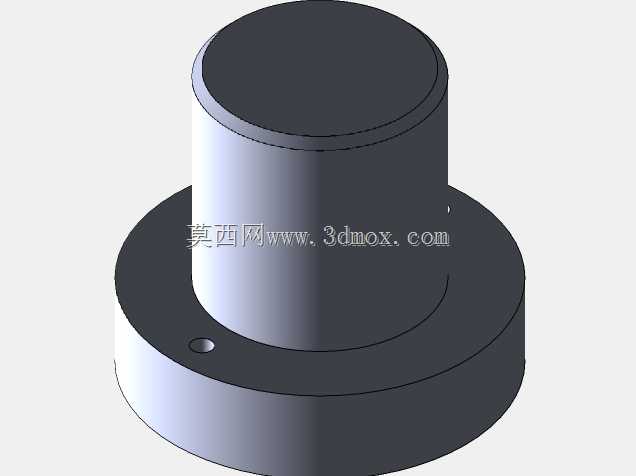

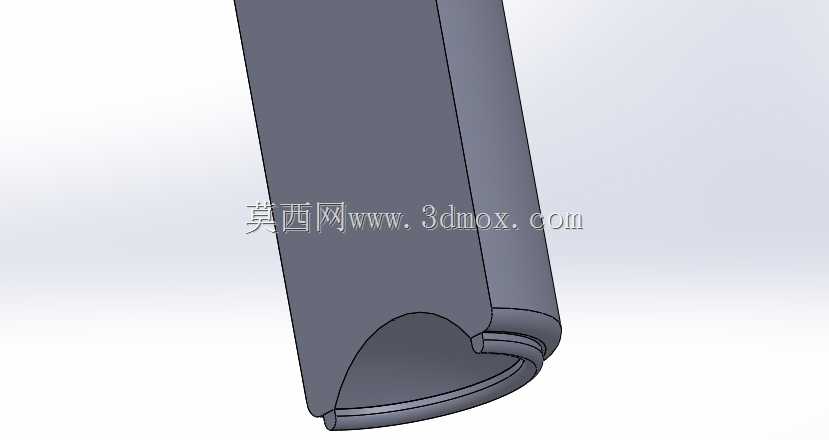

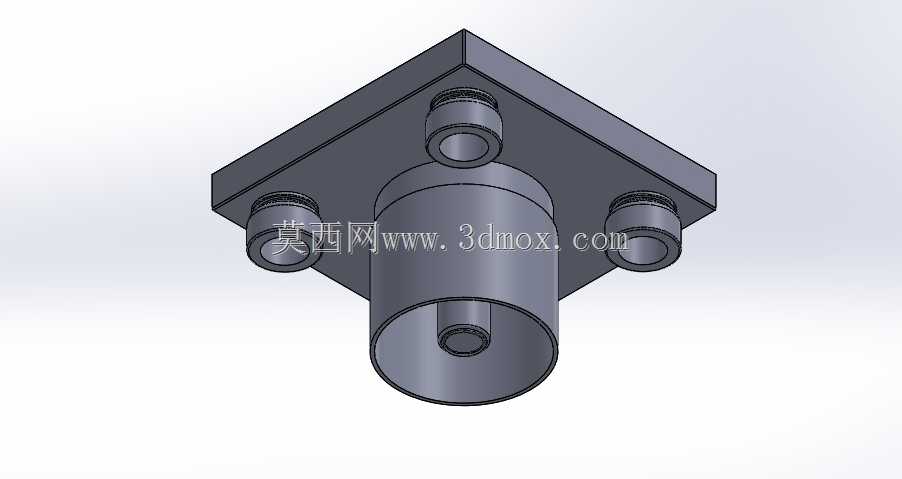

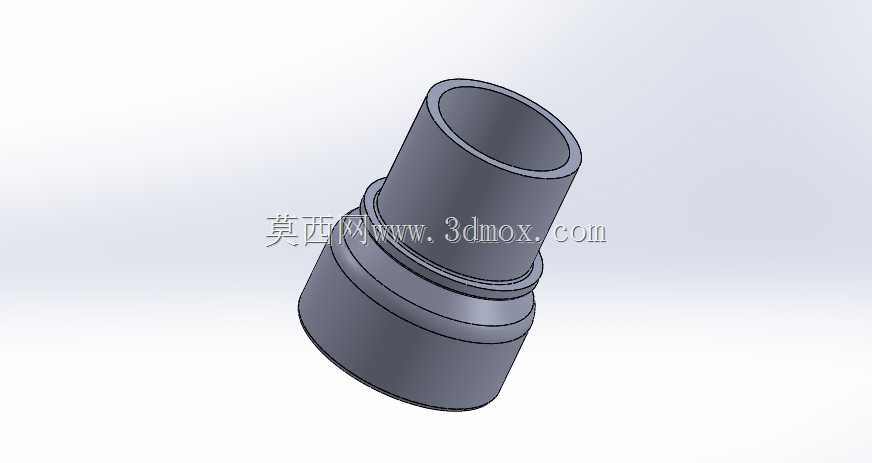

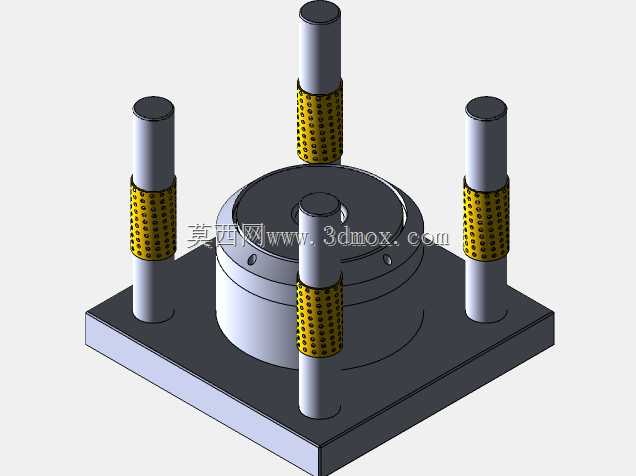

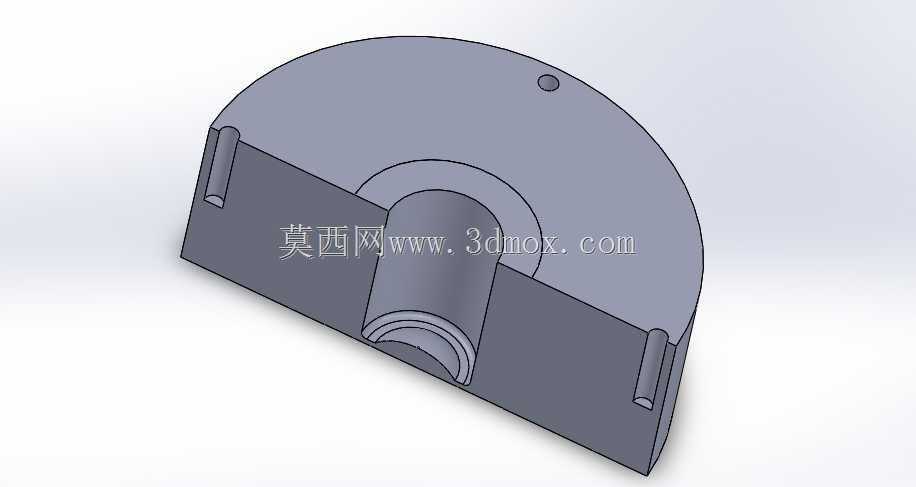

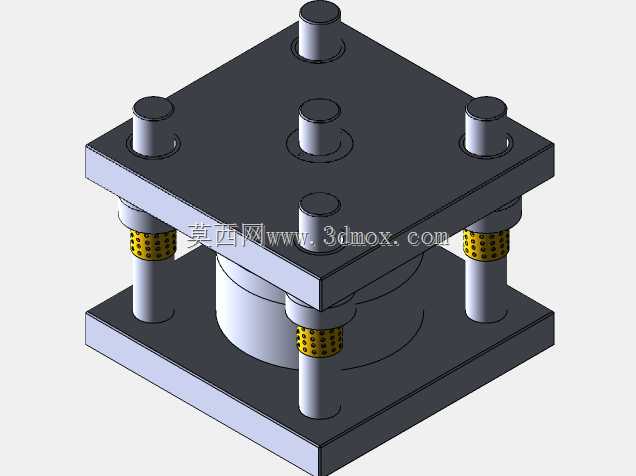

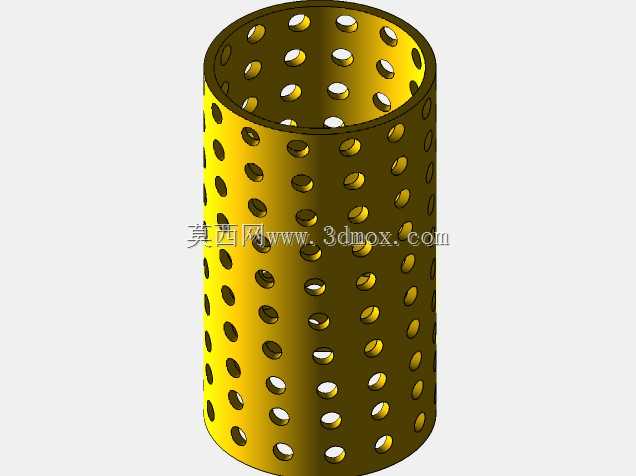

这套模具主要应用于金属包装制品的冲压生产环节，针对易拉罐罐体的冷拉伸成型工序设计，适配常规薄板铝材的批量冲压加工场景，在快消品金属包装生产线的前端成型工位承担核心成型作业。整套结构采用标准四柱三板模架作为承载基础，四根导柱搭配带储油槽的导套实现上下模的精准导向，导柱表面做硬化处理，可承受连续高速冲压过程中的侧向偏移力，保证合模时上下模腔的同轴度误差控制在0.02mm以内，避免成型过程中出现罐壁拉裂、壁厚不均的问题。上下模座采用45号钢调质处理，厚度根据成型压力匹配，保证长期冲压作业下模座不会出现翘曲变形，安装时可直接通过模座上的U型槽固定在冲床工作台面，适配公称压力63吨到100吨的开式可倾压力机，安装边界可覆盖常规中小型冲床的工作台装夹尺寸，不需要额外加装过渡垫板。模具的核心成型型腔采用镶拼式结构，凸模与凹模镶件单独采用合金工具钢淬火处理，硬度达到HRC58-62，表面抛光至镜面粗糙度，减少铝材拉伸过程中的摩擦阻力，避免罐体表面出现拉痕，同时镶拼结构便于后期磨损后单独更换，不需要整体报废模架，降低生产维护成本。导柱上的黄色弹性缓冲套采用聚氨酯材质，可在开模过程中提供稳定的卸料力，将成型完成的罐体从凸模上平稳脱出，避免硬顶造成罐体变形。设计过程中优先考虑了量产场景下的作业稳定性，合模行程匹配常规冲床的滑块行程参数，开模后预留的取件空间可适配人工取件或者机械手自动取件的作业需求，流道与排气间隙做了针对性优化，拉伸过程中模腔内的空气可顺着配合间隙顺利排出，不会因为憋气造成罐体底部鼓包。整套结构的受力点均匀分布在四根导柱周边，成型压力不会集中在模座中心区域，长期作业下模架的疲劳寿命比两柱式模架提升40%以上，适合单工序大批量的罐体拉伸作业，也可通过加装送料机构适配连续化冲压生产线的配套需求。
