内燃机连杆组件结构三维设计

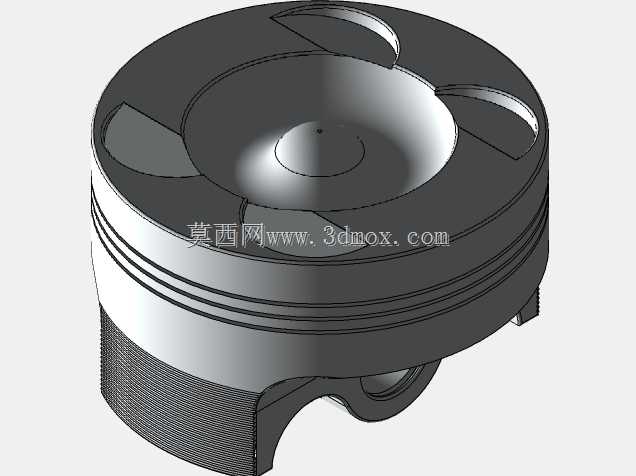

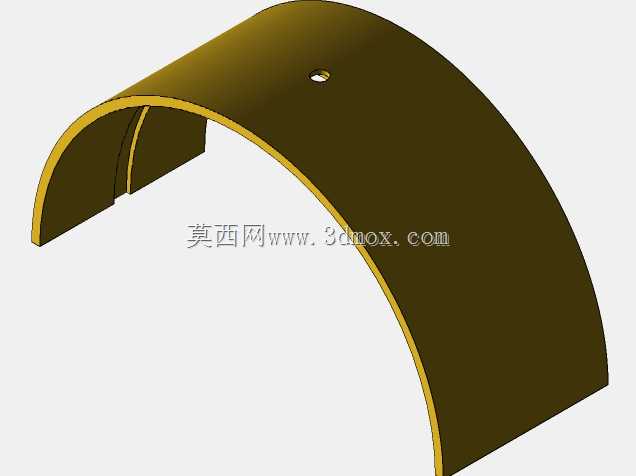

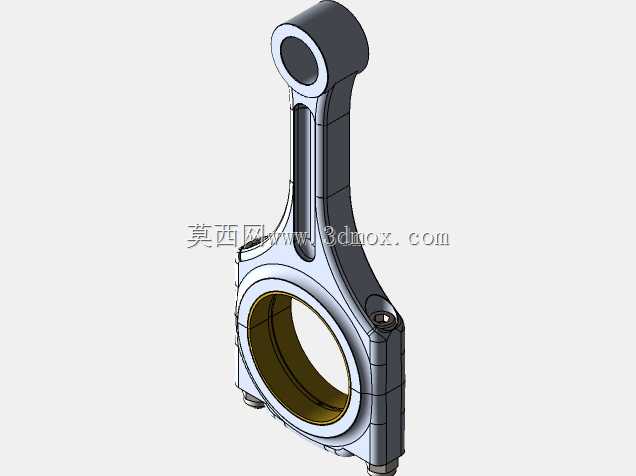

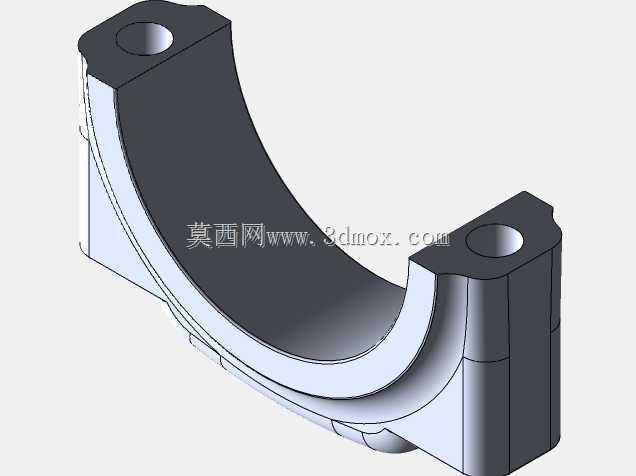

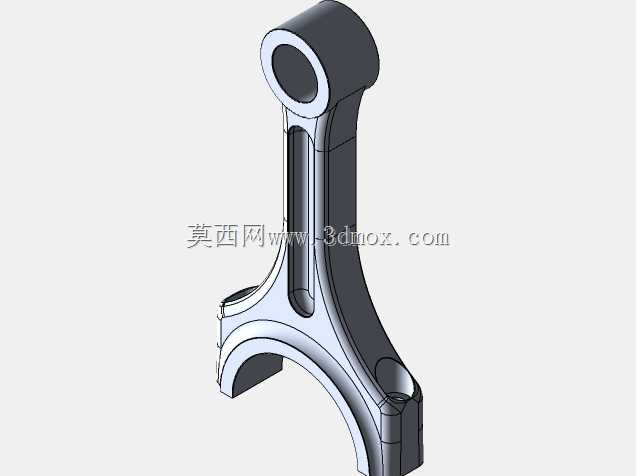

在往复式内燃机的动力传递链路里，连杆是衔接活塞销与曲轴曲柄销的核心受力构件，日常做三维结构设计时，最先要锚定的是整机的缸径、冲程参数，反过来推导连杆的大小头中心距，这个尺寸直接决定了曲柄半径的适配边界，一旦中心距偏差超过0.02mm，整机压缩比就会偏离设计值，轻则动力输出折损，重则出现活塞撞气门的致命故障。从实际装机场景来看，汽油机、柴油机的连杆受力特性差异极大，小排量高转汽油机的连杆要重点考量往复惯性力的交变载荷，大扭矩柴油机的连杆则需要优先保证大头轴瓦的承压面刚度，所以在结构建模阶段，杆身的工字形截面参数不能直接照搬通用模板，要根据标定工况下的最大爆发压力做有限元校核，确保杆身的弯曲、扭转疲劳强度满足全生命周期的使用要求。连杆小头端直接和活塞销配合，通常会压入铜质衬套来降低摩擦损耗，建模时要预留衬套的压装过盈量，同时小头端的润滑油道开孔位置要避开应力集中区域，避免长期交变载荷下出现裂纹；大头端采用剖分式结构，和连杆盖通过高精度螺栓锁紧，结合面的定位结构要保证拆装重复定位精度，避免轴瓦装配后出现偏磨，建模时要严格控制大头孔的圆度、圆柱度公差，确保和曲轴轴颈的配合间隙落在设计区间内。从安装边界来看，连杆在气缸内的运动轨迹是平面往复加摆动的复合运动，建模时必须做运动干涉校验，确认杆身摆动到最大角度时，不会和气缸内壁、曲轴平衡块发生剐蹭，同时要核算活塞在上止点、下止点位置时，连杆大小头的润滑油孔对齐状态，保证压力润滑油能顺利输送到衬套和轴瓦的摩擦面。很多新手建模时容易忽略连杆螺栓的沉孔深度、连杆盖的卸荷槽结构，实际上这些细节直接影响连杆的整体可靠性，沉孔过浅会导致螺栓锁紧后头部凸出，运动中碰擦曲轴箱内壁，卸荷槽设计不合理则会让大头结合面的应力集中系数飙升，高负荷工况下容易出现连杆盖断裂的故障。另外，连杆的重量分组设计也是建模阶段需要考量的点，同一台发动机的各缸连杆重量差要控制在极小范围内，否则会引发整机怠速抖动，所以在三维模型的质量属性设置里，要提前预留出配重调整的结构位置，方便后续生产环节做动平衡校准。
