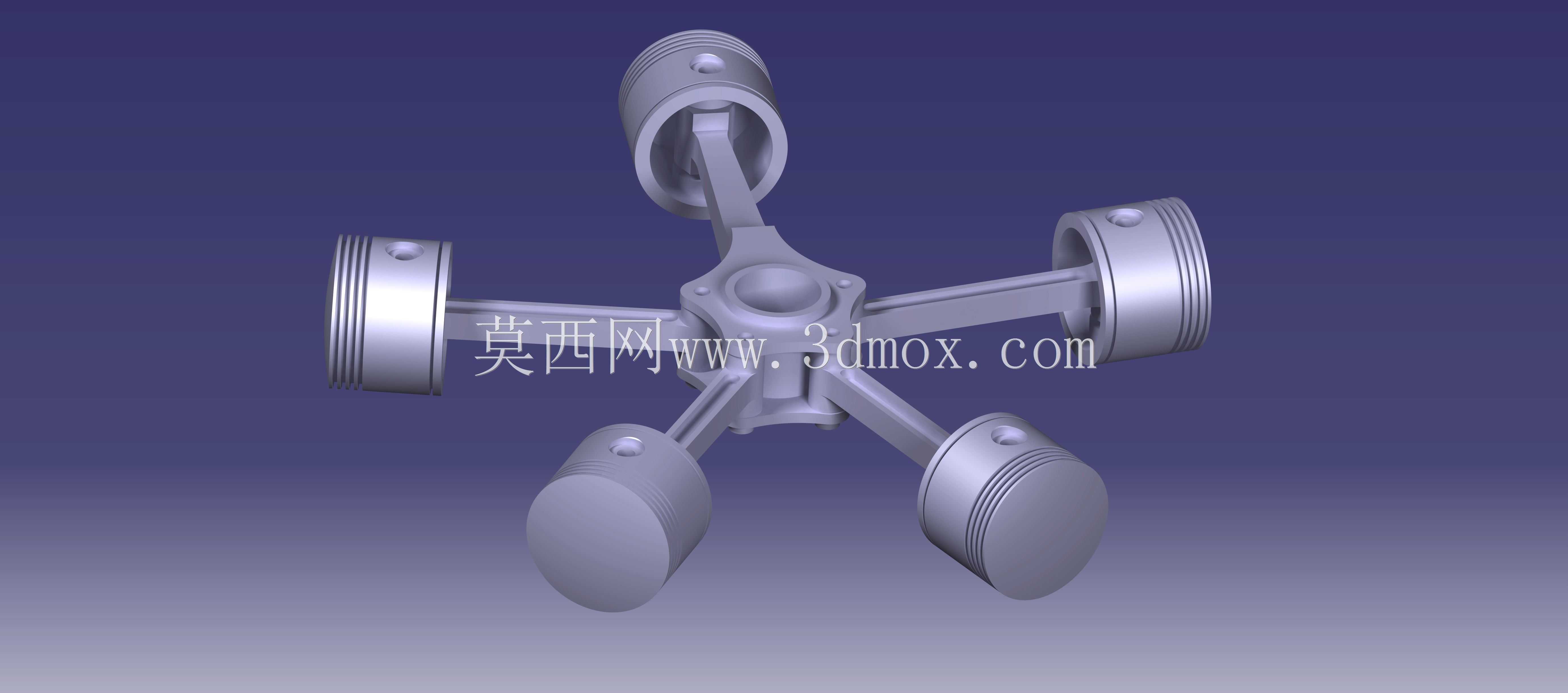

星型排布五缸径向动力装置结构

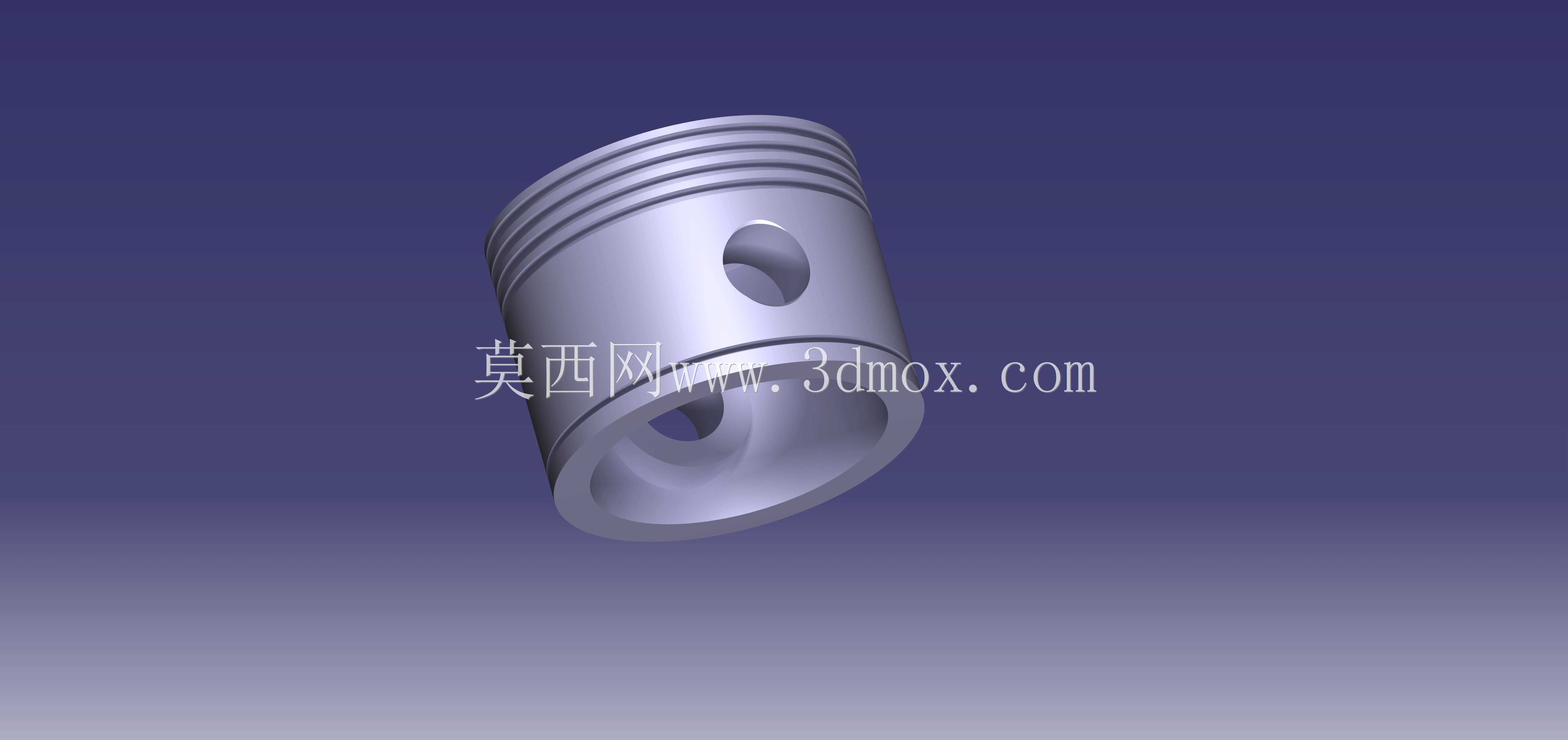

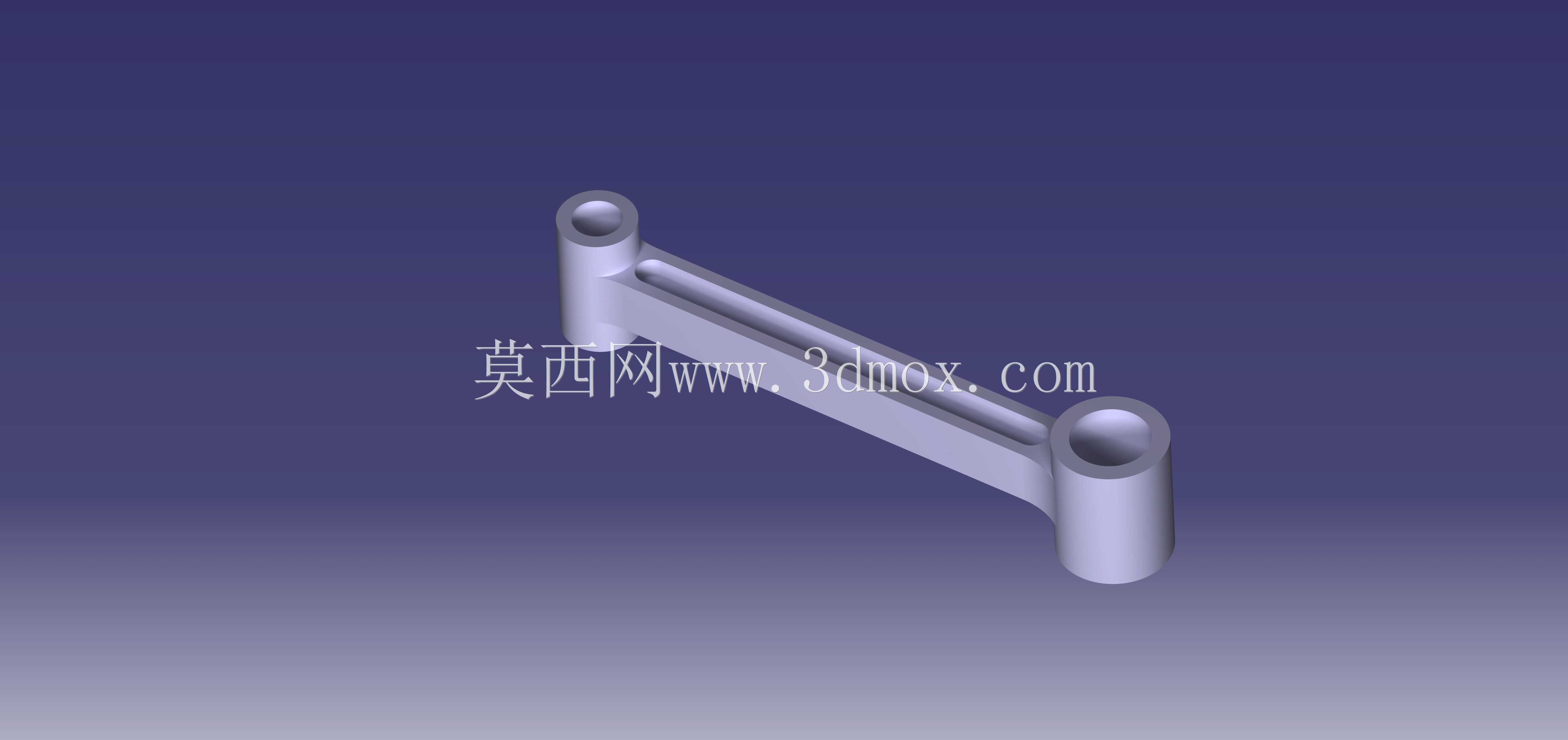

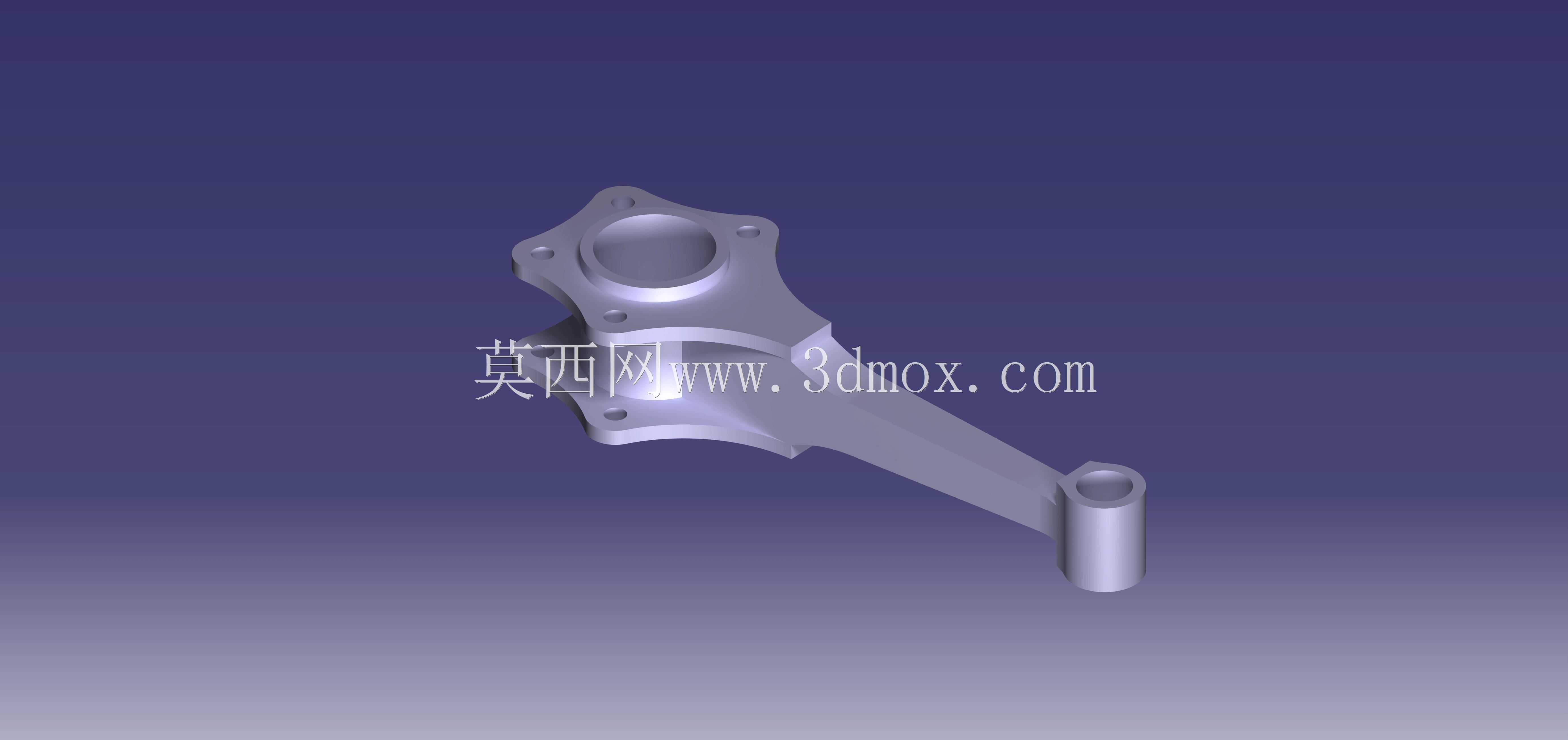

这类径向排布的多缸动力结构，最早在航空活塞动力领域得到大规模应用，凭借紧凑的轴向尺寸、优异的风冷散热条件，在早期轻型通航飞机、小型螺旋桨飞行器上长期作为核心动力单元使用，后续也逐步衍生出适配小型特种作业设备、便携动力机组的改型结构。从结构设计逻辑来看，五个气缸以中心曲柄轴为圆心呈均匀放射状布置，相比直列、V型缸体布局，能在更小的轴向安装空间内实现更大的总排量，曲轴的受力分布也更均匀，每一组活塞连杆组件的做功行程沿圆周方向依次错开，动力输出的平顺性远优于同缸数的直列结构，不需要额外加装大质量的平衡轴就能抵消大部分往复惯性力，整体结构的功率密度表现突出。在实际功能实现上，每一组活塞都通过独立的连杆与中心曲柄销铰接，做功行程中活塞承受的燃气推力经连杆传递至曲轴，将活塞的直线往复运动转化为曲轴的旋转扭矩对外输出，放射状的缸体排布让每一个气缸的散热肋片都能直接接触流经的冷却气流，即便在没有复杂水冷管路的工况下，也能维持稳定的工作温度，大幅降低了动力系统的附属结构重量，对载荷敏感的轻型移动设备来说优势十分明显。做结构设计时需要重点把控几个安装边界：首先是中心曲柄的回转半径，直接决定了活塞的行程长度，也限定了整个动力单元的径向最大外轮廓尺寸，所有气缸的轴线必须严格交汇于曲轴回转中心，连杆大小端的铰接间隙需要统一控制，避免不同缸体的做功相位出现偏差，引发额外的振动载荷；其次是活塞与缸套的配合间隙，要兼顾热膨胀余量与密封要求，由于径向布局的缸体朝向不同，润滑油回流路径需要做针对性设计，避免低位气缸出现积油、高位气缸润滑不足的问题。这类结构在选型适配时，通常用于对轴向安装尺寸有严格限制、需要风冷散热保障的场景，比如小型无人直升机动力、便携应急发电机组、轻型越野特种车辆的辅助动力，相比同功率等级的其他缸体布局，它的整体结构零件数量更少，维护时可以直接从外侧拆装单个气缸组件，不需要拆解整个动力单元，现场维修的便捷性更强。建模过程中需要重点验证连杆在曲轴整周回转过程中的运动干涉情况，尤其是相邻气缸的连杆在曲柄销位置的排布间隙，要确保全行程范围内没有运动磕碰，同时活塞在上止点、下止点位置时，与缸盖、曲轴箱的预留间隙要符合热态工作的膨胀要求，避免工作状态下出现撞缸、卡滞的故障。
