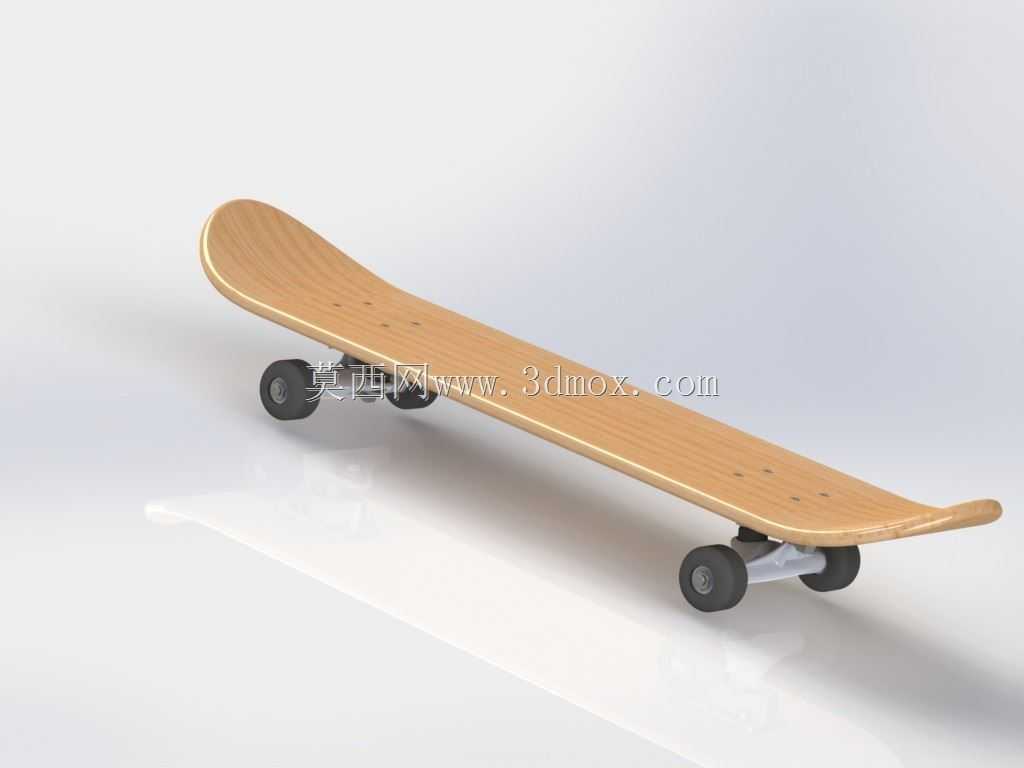

双翘木质滑板运动器材三维结构设计

这款双翘滑板的三维建模过程中，首先需要明确其核心使用场景覆盖街头代步、技巧动作练习、休闲运动多个领域，不同使用场景对结构强度、重量控制、轮组适配的要求存在明显差异，建模时需要针对不同受力区域做差异化的结构处理。板面部分采用七层枫木冷压成型的常规结构做数字化还原，建模时特意保留了板头板尾15-18度的上翘弧度，这个角度范围是经过大量实际滑行验证的，既能够满足豚跳、翻板等技巧动作的抬脚发力需求，也不会因为翘度过高导致日常滑行时脚位贴合度下降。板面的安装边界需要严格匹配主流支架的孔位标准，前后两组桥钉孔的横向间距控制在4.1厘米，纵向孔距保持6.4厘米，这个通用尺寸能够适配市面上绝大多数的正装支架，避免用户后续更换配件时出现孔位不匹配的问题。板面的整体长度控制在80厘米，中部宽度20厘米，板腰位置做了轻微的内凹脚窝设计，建模时将脚窝深度控制在0.6厘米，这个深度既能够给滑行时的脚位提供足够的侧向支撑，做动作时不会轻易脱脚，也不会因为凹陷过深导致长时间滑行时脚掌产生压迫感。支架部分也就是滑板桥，建模时还原了重力浇筑铝合金的主桥体结构，主桥钉采用中碳钢材质的参数设定，PU垫的硬度设定为85A，这个硬度值兼顾了转向灵活性和高速滑行时的稳定性，转向角度限制在左右各35度，既能够满足日常转弯的灵活度需求，也不会因为转向角度过大出现高速滑行时的侧倾风险。桥体的安装面做了0.3毫米的平面度公差要求，确保和板面安装时完全贴合，避免出现应力集中导致板面局部开裂的问题。轮组部分采用直径52毫米、宽度32毫米的常规街式轮尺寸，轮子硬度设定为99A，这个硬度的轮子在光滑水泥路面滑行时阻力小、反馈清晰，同时也能应对轻度粗糙路面的小颗粒震动，不会出现过硬轮震脚的问题。轮轴采用铬钢材质，和轴承的配合公差设定为H7/k6的过渡配合，既保证轴承安装时不会出现松旷，也方便后续更换维护。建模过程中特意将所有配合面的公差做了明确标注，比如轴承和轮芯的配合、桥钉和板面孔位的间隙都控制在合理范围，避免实际生产装配时出现过紧或者过松的问题。整个模型的结构拆分完全按照实际生产装配逻辑划分，板面、支架、轮子、轴承、桥钉、PU垫都作为独立零件存在，既可以单独导出做结构强度仿真分析，也能够直接用于生产开模的参考，对于运动器材设计从业者来说，可以直接在这个模型基础上调整板面尺寸、桥体硬度、轮组参数，快速衍生出针对儿童、成人、专业滑手不同用户群体的细分产品，不需要从零开始搭建基础结构，能够大幅缩短前期设计的周期。
