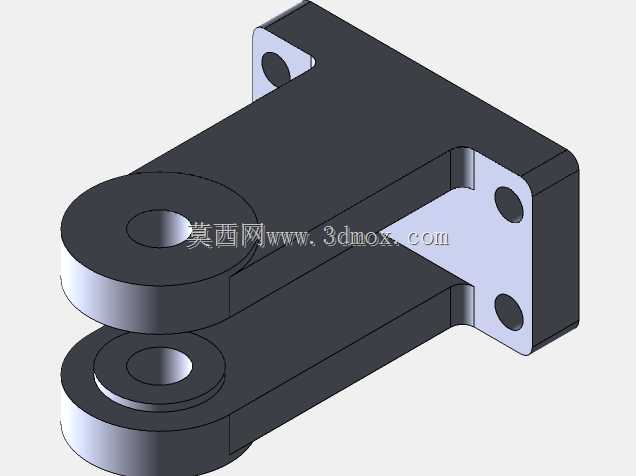

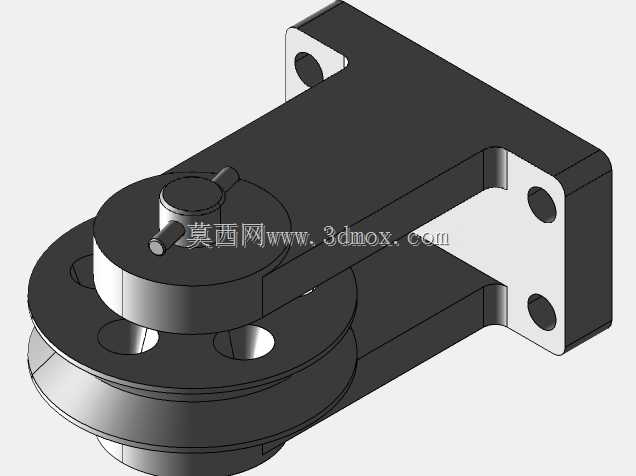

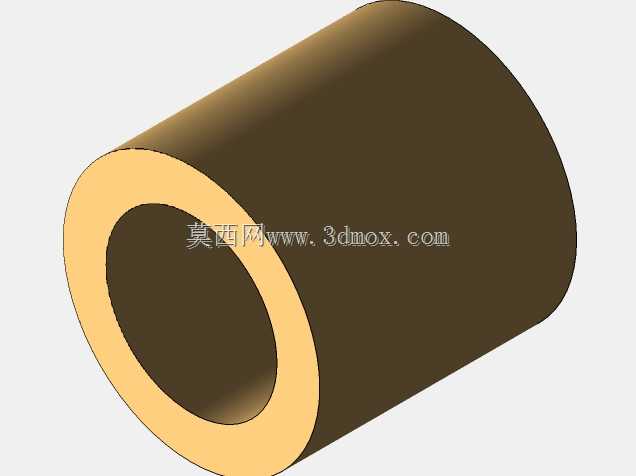

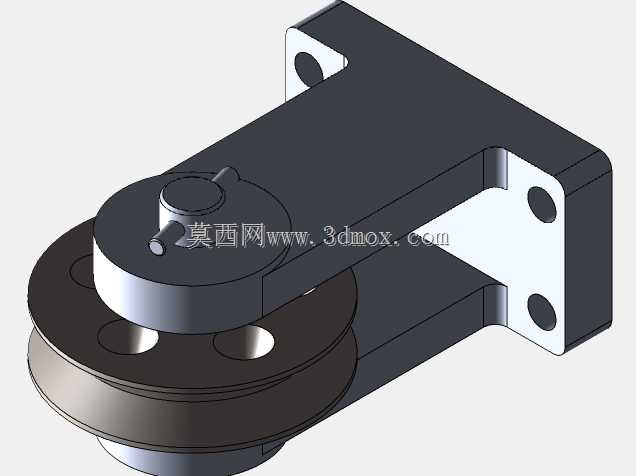

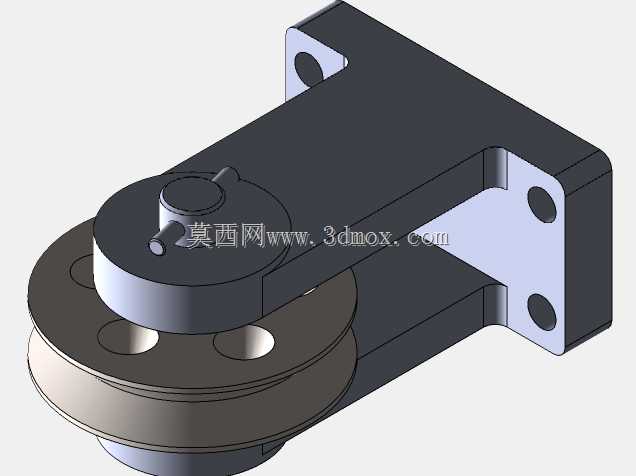

该组件属于机械传动系统中的辅助张紧导向部件,常见于各类带传动、链传动设备的布局中,用来调整传动带或链条的张紧度,同时限制传动件的运行轨迹,避免传动过程中出现跳齿、跑偏、松脱打滑等问题,在轻工输送设备、小型自动化生产线、纺织机械、包装输送线等场景中都有广泛应用。从结构上看,组件分为安装支座与滚轮主体两部分,安装支座采用L型折弯式结构,一侧为带两个安装孔的竖直法兰面,可通过螺栓直接固定在设备的安装立板或型材框架上,安装孔位采用对称排布设计,能够抵消滚轮运行时产生的径向载荷,避免长期运行后连接螺栓出现单侧受力疲劳的问题;支座的水平延伸段为滚轮的安装提供支撑基准,延伸段的厚度经过载荷校核,能够承受滚轮受到的侧向压力,不会出现悬臂形变。滚轮部分采用双凸缘槽型结构,轮槽的弧度与常规V带、平带或者小型输送链条的接触面匹配,能够对传动件形成侧向约束,轮体与中心转轴之间预留了轴承安装位,可根据实际运行转速选配深沟球轴承或者滑动轴套,降低转动过程中的摩擦阻力。设计过程中优先考虑了安装调试的便捷性,支座的法兰面与滚轮中心的相对位置经过公差匹配,安装时无需额外加工调整垫片,只要将法兰面贴合设备安装面锁紧螺栓,就能保证滚轮的轮槽中心与传动件的运行平面处于同一基准面,减少现场安装的校准工作量。滚轮的轮缘直径、轮槽深度以及支座的悬臂长度都经过尺寸链核算,既保证了足够的张紧调节行程,也控制了整体的安装边界,不会与周边的传动部件、机架结构产生运动干涉。在实际使用中,该组件可根据传动系统的布局需求调整安装角度,既可以水平安装作为下侧张紧轮使用,也可以竖直安装作为侧边导向轮使用,适配不同走向的传动路径。轮体的材质可根据使用场景选配,常规工况下采用钢制轮体表面做发黑处理即可满足耐磨需求,在有防腐蚀要求的场景下也可更换为不锈钢或者工程塑料材质的轮体,支座部分统一采用型材焊接或者整块钢板铣削成型,保证整体结构的刚性,避免长期受载后出现结构变形导致张紧力失效。
- 上一篇:钣金结构台式电脑主机机箱设计
- 下一篇:皮带传动木质电动小车结构设计
- 全部评论(0)
- 模板大小: 1.26 MB
- 售价:5金币
- 下载次数: 15
- 系统要求: Parasolid,SOLIDWORKS,STEP / IGES,Other,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用机械零部件
