皮带传动木质电动小车结构设计

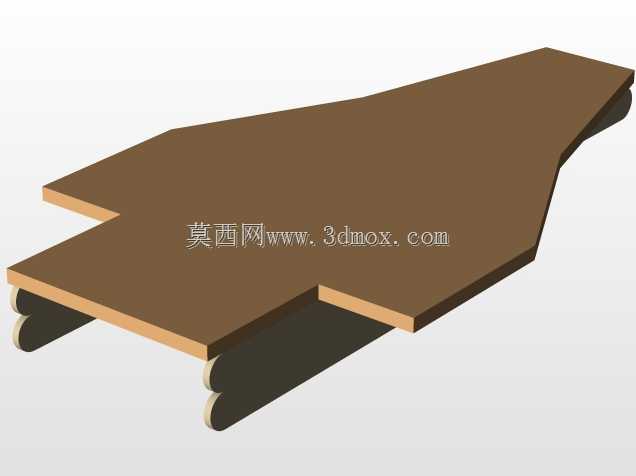

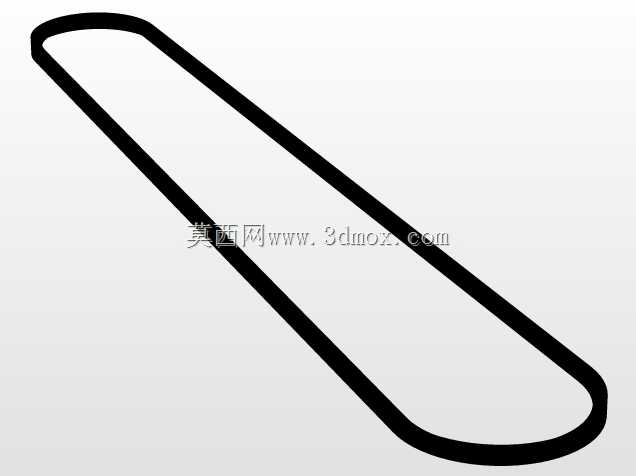

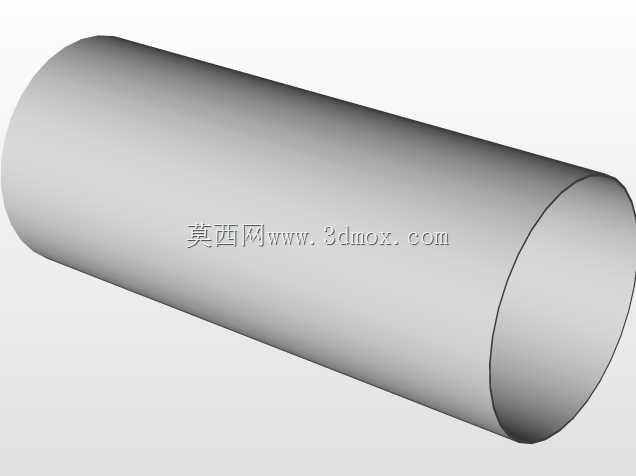

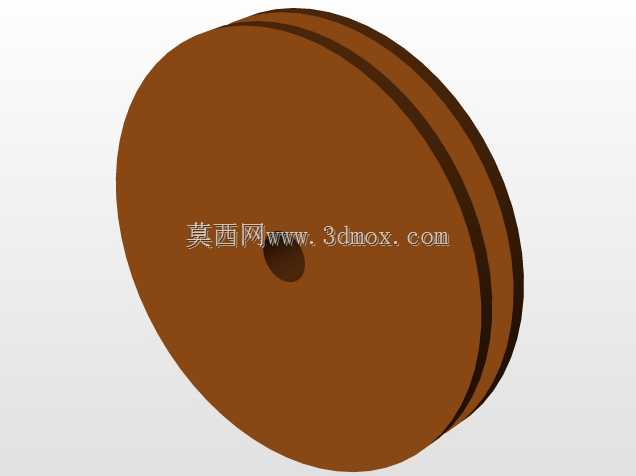

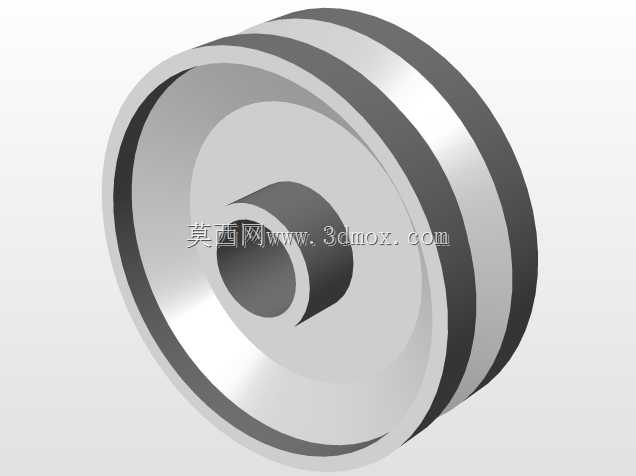

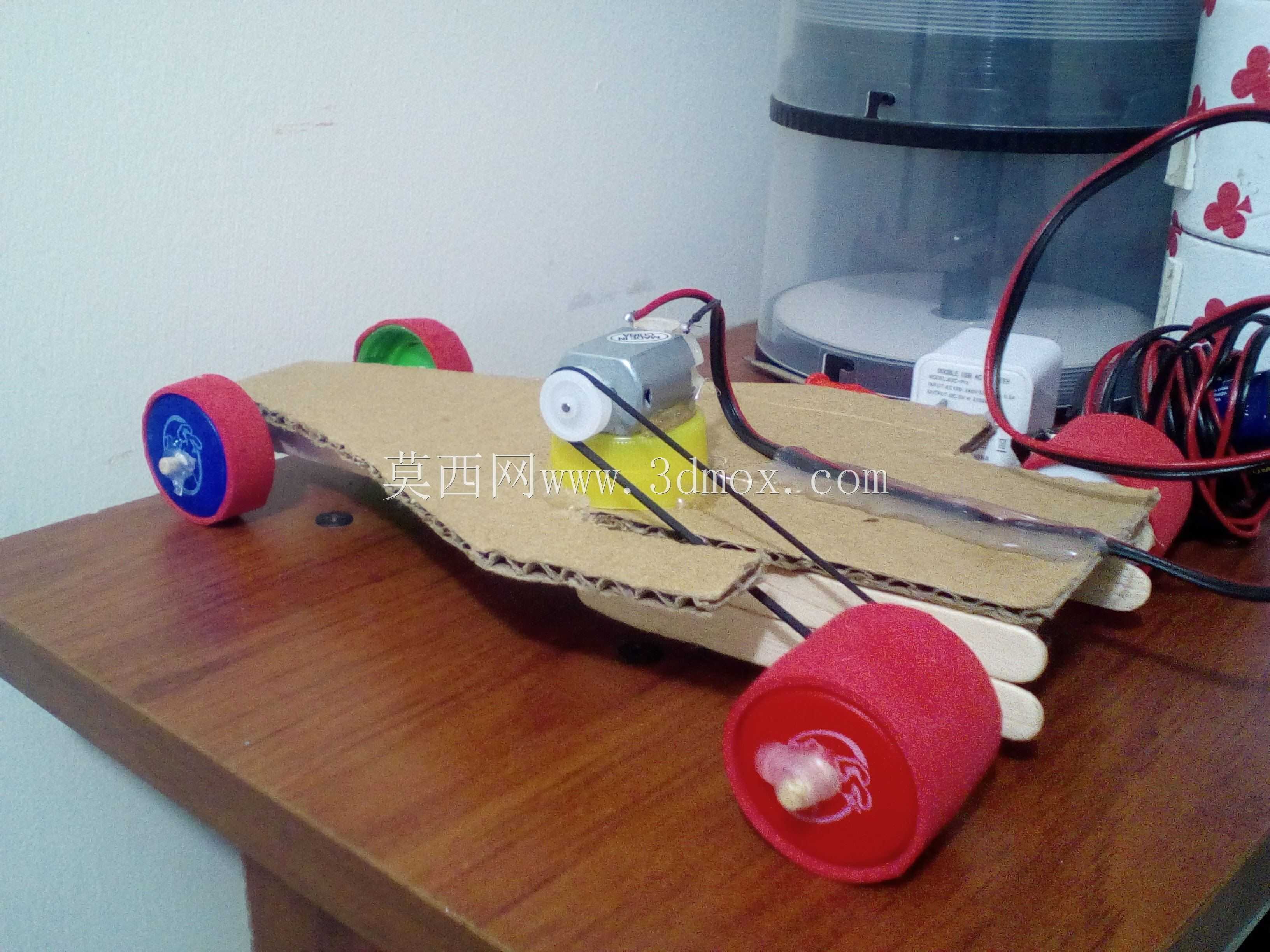

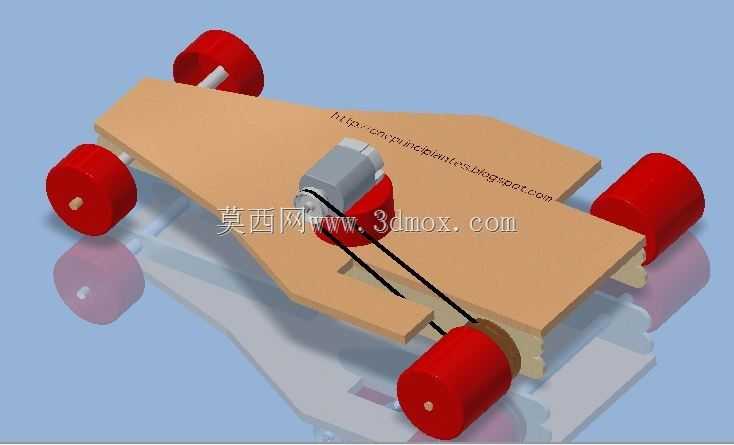

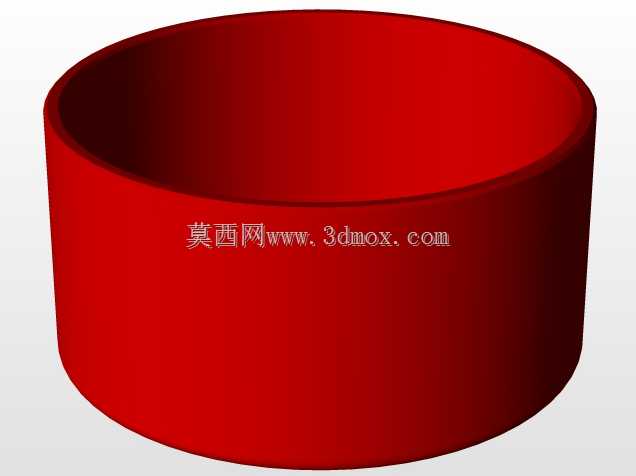

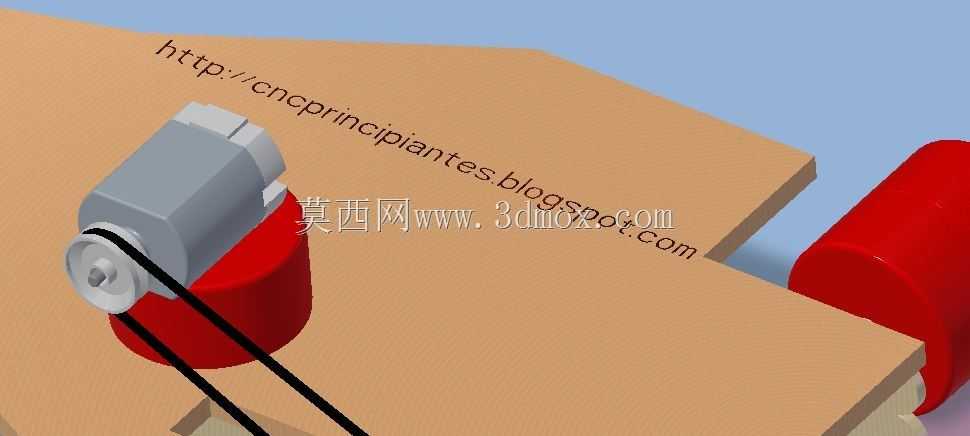

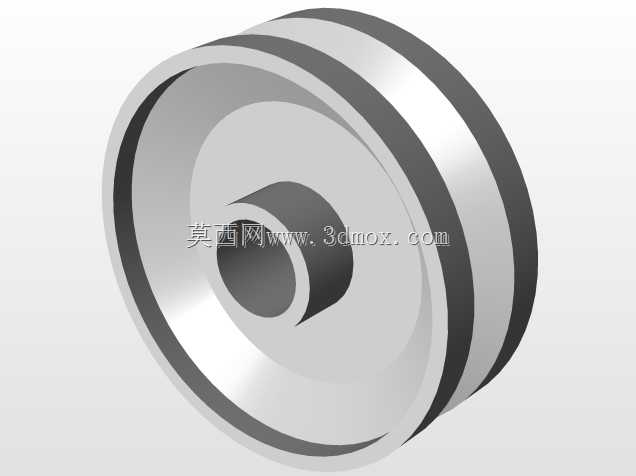

这款皮带传动木质电动小车，常应用于青少年科创实践教学、基础机械传动原理演示场景，也可作为小型桌面趣味动力装置使用，能直观展示带传动的动力传递逻辑、轮式行走机构的运动特性，帮助初学者理解动力从输出端到行走轮的完整传递路径。从功能特性来看，该装置依靠单电机提供动力输出，通过两根平行皮带将电机轴的扭矩传递至后轮驱动轴，带动红色滚轮实现行走动作，整体结构无复杂离合、变速组件，传动路径直接，运行阻力小，适合低负载的平面行走演示需求。设计过程中优先选用层压木质板材作为主体承载结构，板材切割成型的异形底板兼顾了安装空间预留与轻量化需求，底板上预先开设电机安装槽、轮轴定位孔位，无需额外复杂工装即可完成各部件的定位装配，降低了组装门槛。轮组部分采用同轴度较好的红色塑料滚轮，轮轴与底板之间通过简易孔位配合实现转动支撑，无需额外加装轴承即可满足低速演示场景的转动需求，减少了零件数量与装配工序。安装边界方面，底板轮廓采用前窄后宽的异形裁切，前端收窄的结构可减少行走过程中的正面碰撞阻力，四个轮组的安装孔位对称分布在底板四角区域，轮缘突出底板侧边一定距离，保证行走过程中轮体不会与底板边缘产生剐蹭，电机安装位设置在底板中部靠前位置，通过皮带张紧度的适配，可抵消部分电机运行产生的振动，避免行走过程中出现跳齿、皮带脱落的问题。设计时特意将电池、控制相关的预留空间整合在底板中部区域，重心落在前后轮轴之间靠近驱动轮的位置，可提升行走时的抓地力，避免起步时出现驱动轮打滑空转的情况。带传动的结构选择也兼顾了安全特性，低速运行时即使轮组遇到阻碍卡滞，皮带可产生打滑卸荷，不会对电机造成堵转烧损的风险，非常适合教学场景下的反复拆装、调试使用，使用者可通过更换不同直径的皮带轮，调整传动比来改变小车的行走速度，直观理解传动比与输出转速、扭矩的对应关系。
