多接口工业信号控制盒结构设计

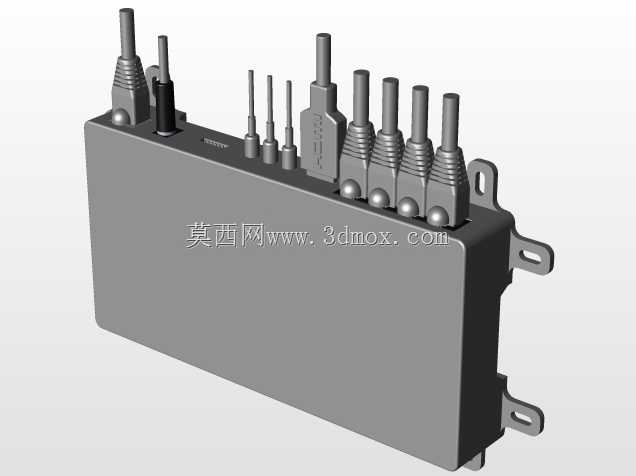

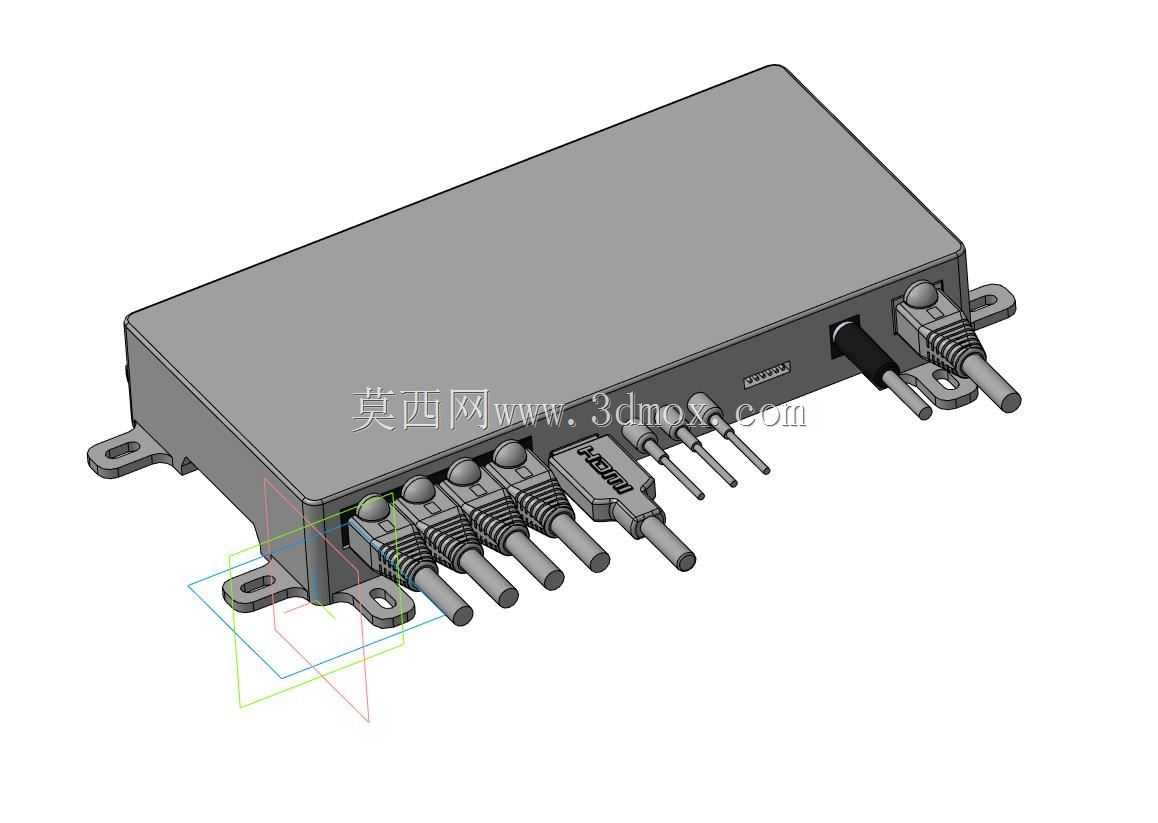

这款多接口信号控制盒，主要面向工业现场多类型信号汇聚转接的应用场景，常见于自动化产线的信号分线工位、测试台架的信号中转节点、户外小型工控设备的接线集成部位，用来将分散的传感信号、控制线缆统一接入盒体内部的电路模块，减少现场零散接线的杂乱问题，同时给内部电路板提供可靠的防护。从结构设计来看，盒体采用上下扣合的钣金拼接思路，侧壁预留的多组不同规格接口位，分别对应航空插头、USB类接口、接线端子等常用工业接插件，每个接口的开孔位置都做了边缘加强处理，避免接插件反复插拔导致的壳体变形。盒体两侧延伸出的带孔安装耳，是现场安装的核心固定结构，安装耳的开孔间距、孔径都适配常规的M4/M5安装螺丝，安装耳与盒体主体采用一体化折弯成型，没有额外拼接焊缝，能保证长期震动工况下的固定强度，不会出现安装耳断裂的问题。设计时特意将不同功能的接口做了分区排布，大电流的接线端子和弱信号的航空插头分置盒体不同侧边，减少内部走线的信号干扰，同时接口的伸出长度做了统一管控，所有接插件安装后，最外侧的插头端面不会超出安装耳的外边界，避免设备推入机柜或者贴装安装面时碰伤接头。盒体内部预留了足够的走线空间和电路板安装柱，四个内角的安装柱高度统一，适配厚度1.6-2mm的常规PCB板，安装柱上的预攻丝孔规格统一，方便后期电路改版时不用调整壳体结构。壳体表面做了哑光导电氧化处理，既可以提升户外使用时的抗腐蚀能力，也能实现整体屏蔽效果，减少外界电磁信号对内部传输信号的干扰。在安装边界的考量上，盒体整体的长宽高尺寸适配标准的DIN导轨安装或者面板螺丝固定两种方式，底部预留的导轨卡扣位可以直接卡装在标准35mm工业导轨上，不需要额外制作安装转接板，现场拆装维护时只需要松开接口插头就能整体取下，不用拆解周边的固定结构。盒体上下盖的拼接缝处预留了密封胶条的安装槽，装配后可以达到IP54左右的防护等级，能够应对车间内的粉尘、少量溅水的工况，不用额外加装外防护壳。每个接口位旁边都预留了标签粘贴的平面区域，方便现场运维时标记每一路接口的信号定义，减少接错线的概率。
