机架式工业控制设备金属机箱结构

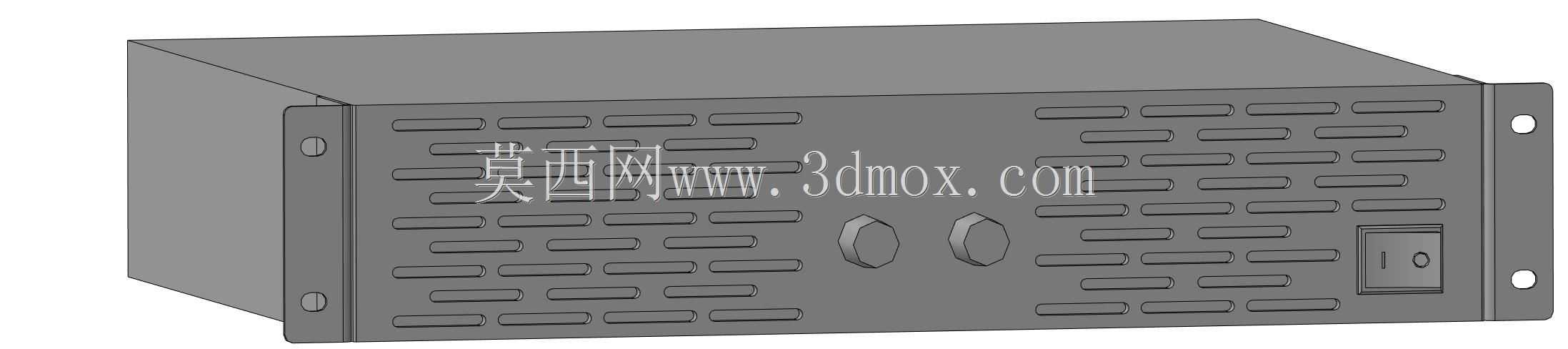

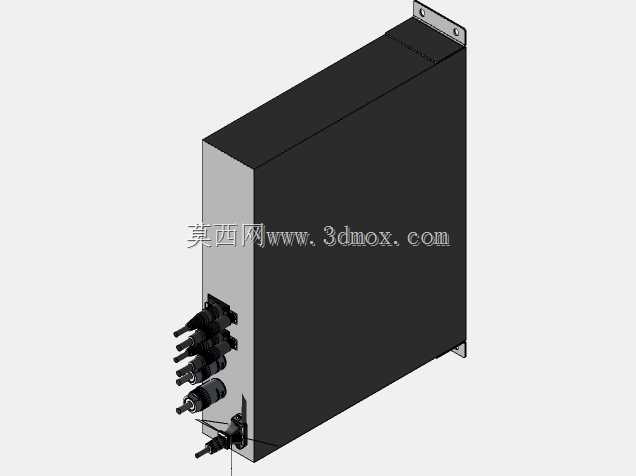

该结构为标准机架安装式工业设备金属壳体，适配常规19英寸机柜安装场景，两侧带安装耳板，预留标准安装孔位，可直接固定在机柜立柱上，安装时需注意预留前后操作空间，前方预留不小于150mm的操作与接线空间，后方预留不小于200mm的走线与散热空间，避免与相邻设备干涉。壳体主体采用冷轧钢板折弯焊接成型，整体为封闭长方体结构，侧板与顶板、底板采用折边咬合加点焊固定，保证结构强度，可承受内部元器件重量不产生形变，同时具备一定的电磁屏蔽能力，减少内部电路对外的电磁辐射，也能阻挡外界电磁干扰影响内部器件运行。前面板采用整板冲压成型，表面做哑光喷塑处理，面板上阵列排布多组长条形散热通风孔，通风孔采用冲压翻边工艺，既保证通风面积满足内部发热器件的散热需求，又能避免较大异物进入壳体内部，通风孔的排布避开内部元器件的安装位置，防止气流短路影响散热效率。前面板右侧设置船型电源开关安装位，开关采用嵌入式安装，与面板表面齐平，避免误触，开关旁预留状态指示灯安装孔位，可直观显示设备通电与运行状态。面板中部预留两个调节旋钮安装位，适配常用的轴径规格旋钮，可用于设备参数调节、功能切换等操作，旋钮安装位做沉台处理，旋钮安装后不突出面板过多，减少运输与安装过程中磕碰损坏的概率。两侧安装耳板与壳体主体采用焊接固定，耳板上的安装孔为长圆孔设计，可补偿机柜安装孔位的加工误差，降低安装对位难度，耳板边缘做倒角处理，避免安装时划伤操作人员。壳体内部预留多组安装螺柱位置，可固定PCB板、电源模块、接线端子排等常用工控元器件，螺柱位置按照常规工控板卡的安装尺寸排布，兼容多数标准尺寸的控制板卡安装需求。壳体底部预留接地螺柱，可连接机柜接地排，保证设备用电安全，壳体的拼接缝隙控制在合理范围内，满足常规工业环境的防护要求，可适配车间、设备机房、控制柜内等多种安装场景，作为工业控制模块、信号转换模块、小型电源模块等设备的承载壳体使用，设计时充分考虑钣金加工的工艺性，所有折弯半径符合常规钣金加工参数，减少特殊工艺需求，降低加工成本与生产难度，同时兼顾安装维护的便捷性，顶部盖板可通过螺丝拆卸，方便后期内部元器件的检修与更换。
