机加工夹持用手动台虎钳结构设计

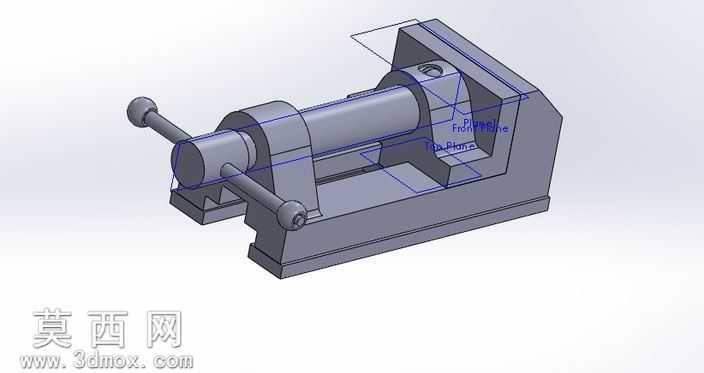

本作品为手动式台虎钳三维结构设计，采用SolidWorks完成全参数化建模，整体建模过程遵循机械加工工装的实际设计逻辑，先完成核心功能部件的尺寸约束搭建，再逐步完成装配体的配合约束与干涉检查，确保各活动部件的运动行程符合实际使用需求。模型整体采用灰铸铁质感的材质渲染方案，还原工业级台虎钳的厚重质感，固定钳身、活动钳身、传动丝杠、摇动手柄、夹持钳口等核心部件均做了独立的实体建模，未采用简化的面片替代结构，各部件的装配间隙、配合公差均按照实际机械装配要求做了预留。从结构设计来看，该台虎钳采用丝杠传动的经典夹持结构，固定钳身作为整体承载基座，底部设置有适配机床工作台安装的定位结构，活动钳身通过丝杠的旋转运动实现直线往复位移，配合燕尾型导轨结构保证钳身移动的直线度，避免夹持过程中出现钳口偏移问题；摇动手柄采用双端球头设计，符合人工施力的操作习惯，转动过程中无结构卡滞，可实现稳定的夹持力输出；钳口位置预留了防滑齿纹的结构设计，可有效提升夹持工件时的摩擦力，避免加工过程中工件出现滑脱问题。建模过程中对所有传动部件做了运动仿真验证，确认丝杠转动全行程内活动钳身无卡顿、无干涉，各连接部位的结构强度可满足常规机加工场景下的夹持需求，整体结构紧凑，零部件拆分符合实际台虎钳的生产装配逻辑，可作为机械结构教学、工装设计参考的三维素材使用，也可用于后续的工程图导出、有限元夹持力分析等拓展设计工作。
