MKII手榴弹弹体三维结构设计作品

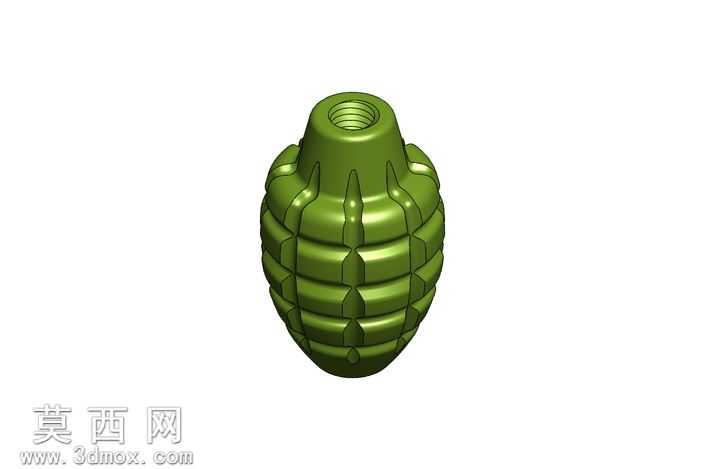

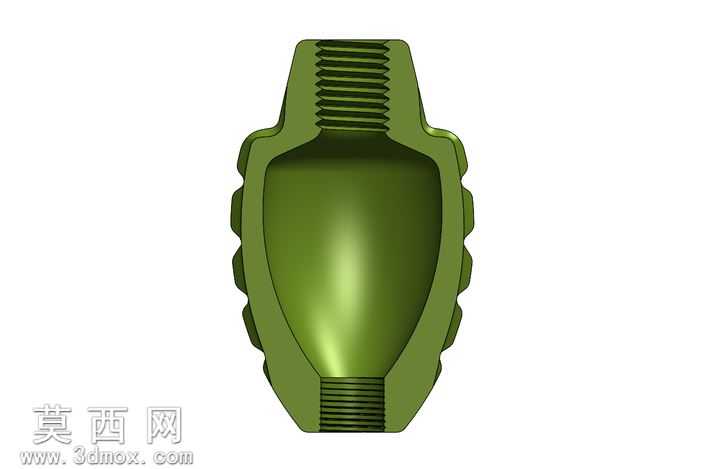

本作品为MKII手榴弹弹体的三维结构建模成果，建模过程以复刻经典防御型手榴弹的外部形态与结构特征为核心目标，首先通过参考公开的实物测量数据、同类型复刻品的尺寸参数完成基础轮廓的草绘搭建，规避了直接拆解实物的操作，在保证尺寸还原度的前提下完成弹体整体比例的校准。建模阶段优先构建弹体顶部的引信安装螺纹基座，精准还原内螺纹的螺距、牙型参数与基座的过渡圆角特征，保证引信装配位的结构合理性；随后以旋转凸台命令生成弹体的基础椭球轮廓，再通过阵列、切除命令逐步加工弹体表面的标志性方格预制破片刻槽，每一处刻槽的深度、棱边倒角、槽体间距都严格参照实物的破片设计逻辑调整，既还原了外观的辨识度，也契合该型手榴弹通过刻槽控制破片分裂形态的设计原理。材质渲染阶段选用军绿色哑光金属材质，调整材质的粗糙度、金属度参数模拟铸铁弹体的氧化质感，对刻槽棱边做轻微的磨损效果处理，还原老式铸铁军械的使用质感，同时通过环境光遮蔽效果强化刻槽的立体感，让弹体表面的凹凸结构层次清晰。建模过程中对弹体底部的弧形收边、表面防滑凸筋的弧度都做了逐段曲率调整，避免出现曲面生硬、棱边突兀的问题，整体模型的曲面连续性达到G2级别，无破面、重叠面等建模缺陷。设计过程中参考了弹药收藏领域的多版MKII实物测量数据，对比不同生产批次的弹体刻槽细节差异，选取最具代表性的量产版本形态进行还原，对弹体壁厚做了符合实物工艺的等比例设置，内部腔体预留出装药空间的结构示意，完整呈现该型手榴弹弹体从外部防滑、破片刻槽到内部装药腔、顶部引信接口的全结构特征，可用于军工科普展示、三维场景道具搭建、军械结构教学等场景使用，模型的结构拆分逻辑清晰，各特征参数可编辑调整，方便后续根据不同使用需求做二次修改。
