角式法兰连接止回阀结构设计

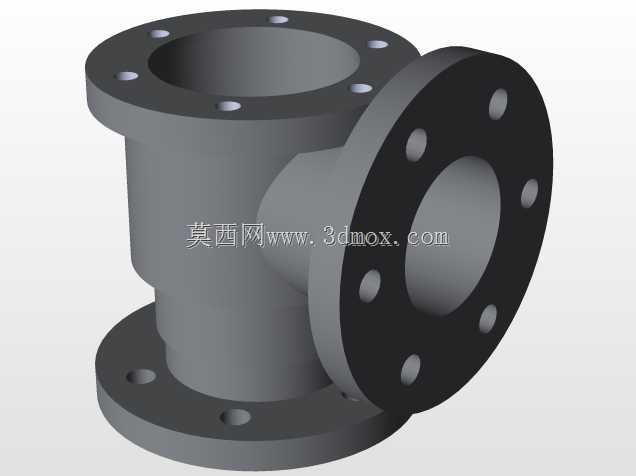

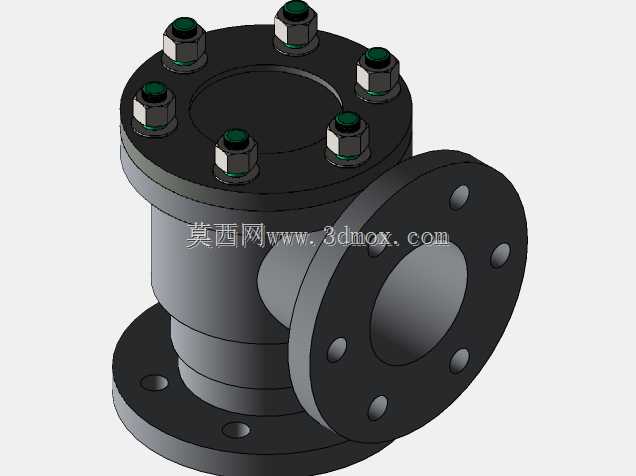

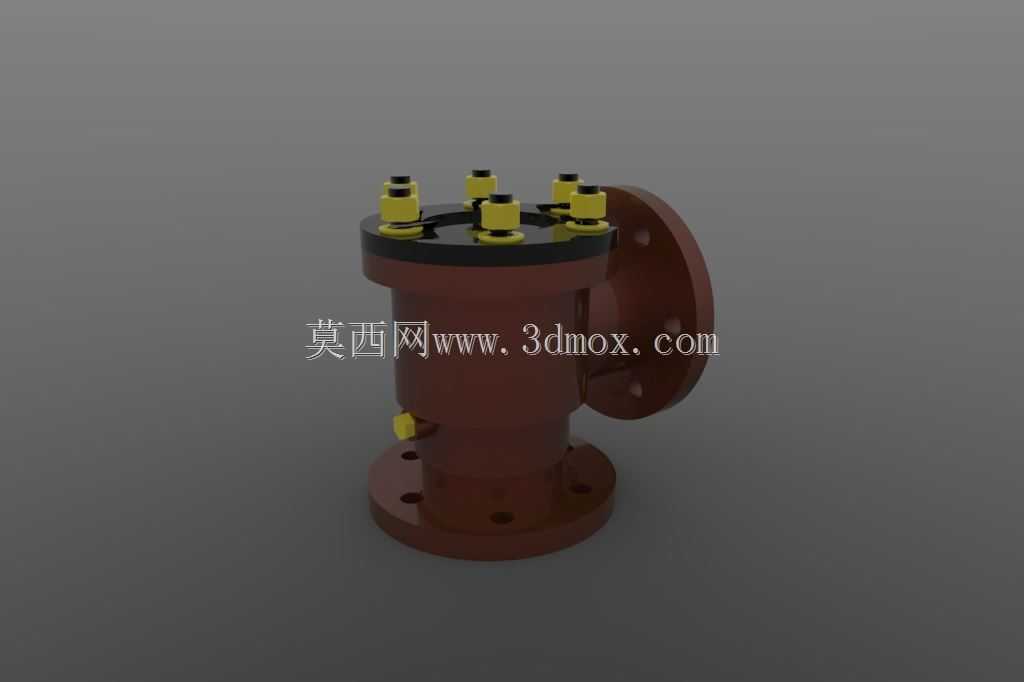

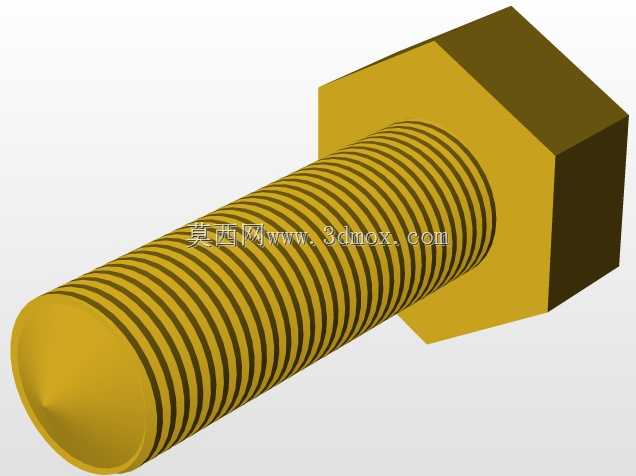

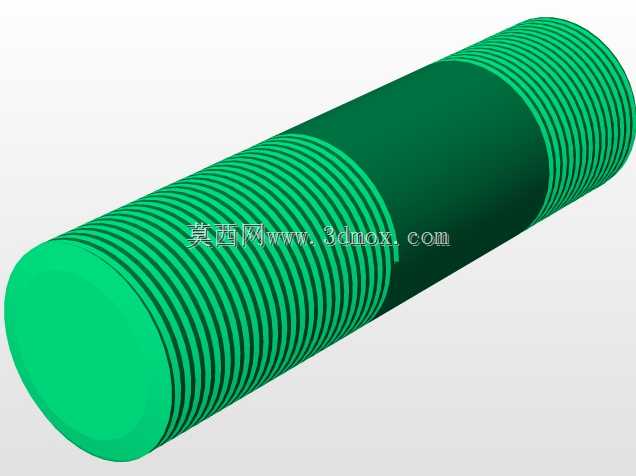

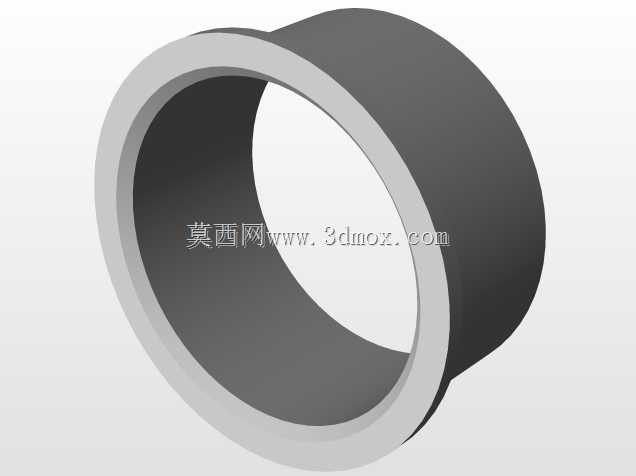

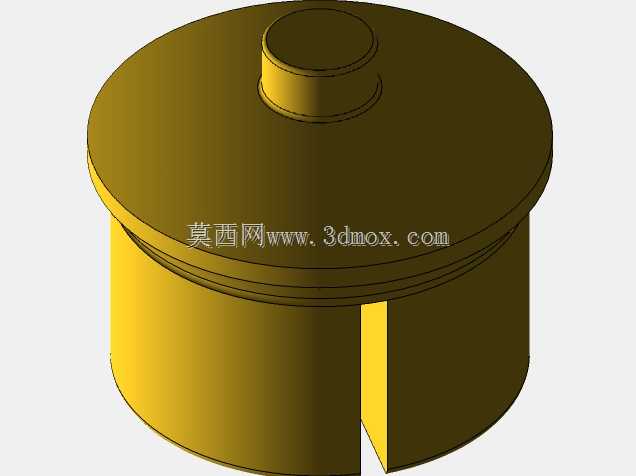

这款角式法兰连接的止回阀，主要应用在需要改变管路流向的工业流体输送场景中，常见于给排水管网、石化工艺管线、暖通循环水系统以及小型液压动力回路，核心作用是限制介质单向流动，避免管路内介质倒流引发的泵叶轮反转、管线水锤冲击、介质回流污染等工程问题。从结构设计逻辑来看，整体采用90度角式流道布局，相比直通式止回阀，能在管路需要转向的位置直接完成安装，省去额外的弯头配件，减少管路接头数量的同时也降低了局部流阻损失。阀体下部为垂直方向的法兰连接端，侧部为水平方向的法兰连接端，两个连接端面都加工有标准螺栓孔位，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固配合密封垫片完成密封，适配常规PN10-PN16压力等级的中低压管路工况。阀盖与阀体的连接采用多组螺栓预紧结构，顶部均匀分布的六组带防松结构的紧固件，能保证阀盖与阀体结合面的密封压力均匀分布，避免长期受介质压力波动影响出现密封渗漏，顶部紧固件的黄色防护结构可起到螺栓防锈、预紧力标识的作用，日常巡检时能快速识别是否存在螺栓松动问题。阀体下部的排污堵头设计，可在管路检修时排空阀腔内部残留介质，避免长期积存的杂质卡滞内部启闭件。内部流道采用圆弧过渡设计，减少介质流经阀腔时的紊流现象，降低运行过程中的振动与噪音，内部启闭件采用升降式结构，介质正向流动时依靠介质压力推开启闭件打通流道，介质反向流动时启闭件在弹簧力与介质反向压力共同作用下快速落座，切断流道实现止回功能，密封面采用堆焊耐磨材质，可耐受含少量固体杂质的介质冲刷，延长阀门整体使用寿命。在安装边界设计上，两个法兰端面的螺栓孔中心圆直径、法兰厚度、密封面凸台尺寸都匹配通用管路法兰标准，安装时不需要额外加工转接配件，阀体外轮廓无突出的尖锐结构，预留的螺栓操作空间能满足常规扳手的紧固作业需求，垂直段与水平段的长度比例经过优化，安装后不会与周边管线、支架产生干涉，可直接替换同规格的老旧角式止回阀，不需要调整原有管路布局。
