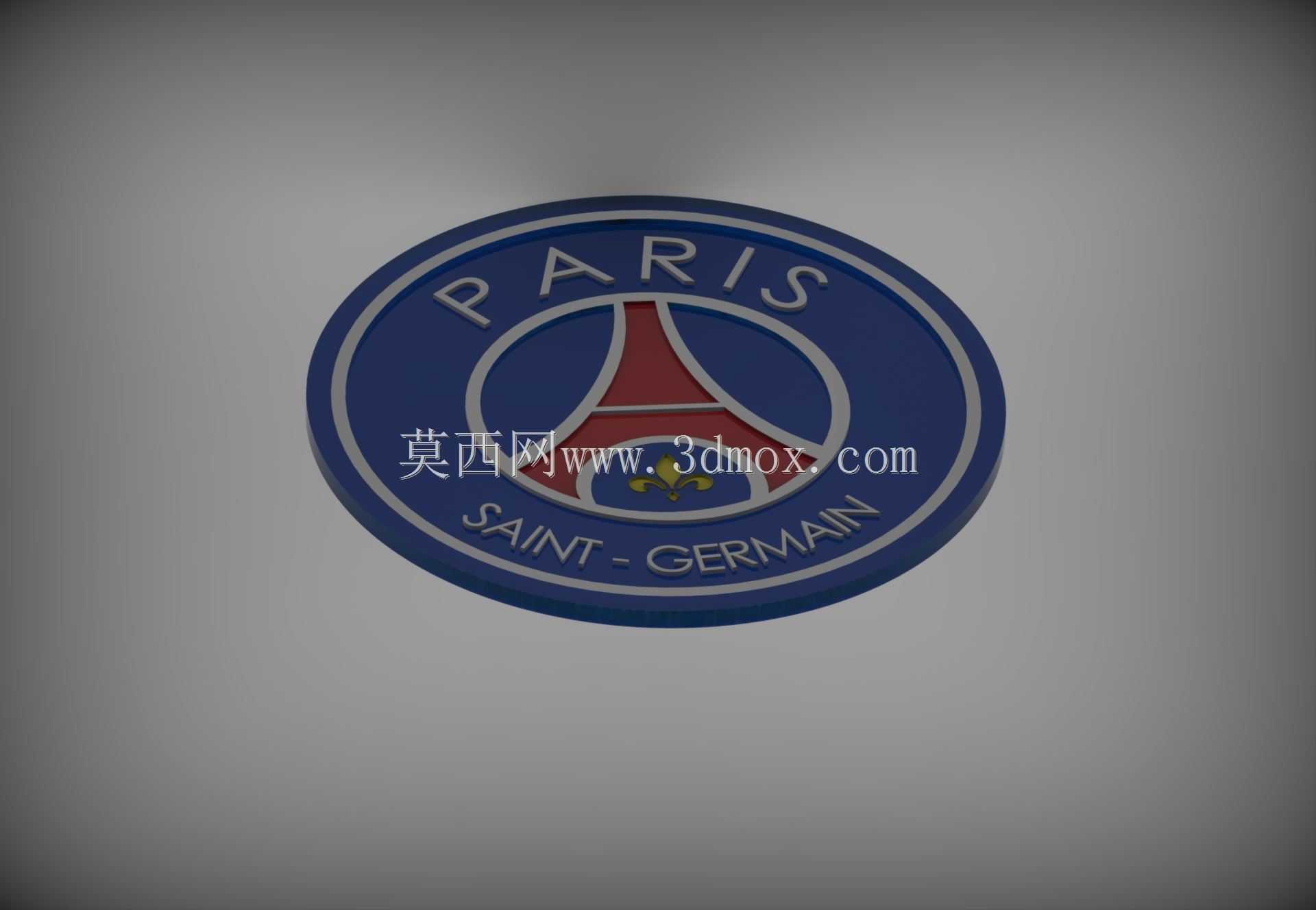

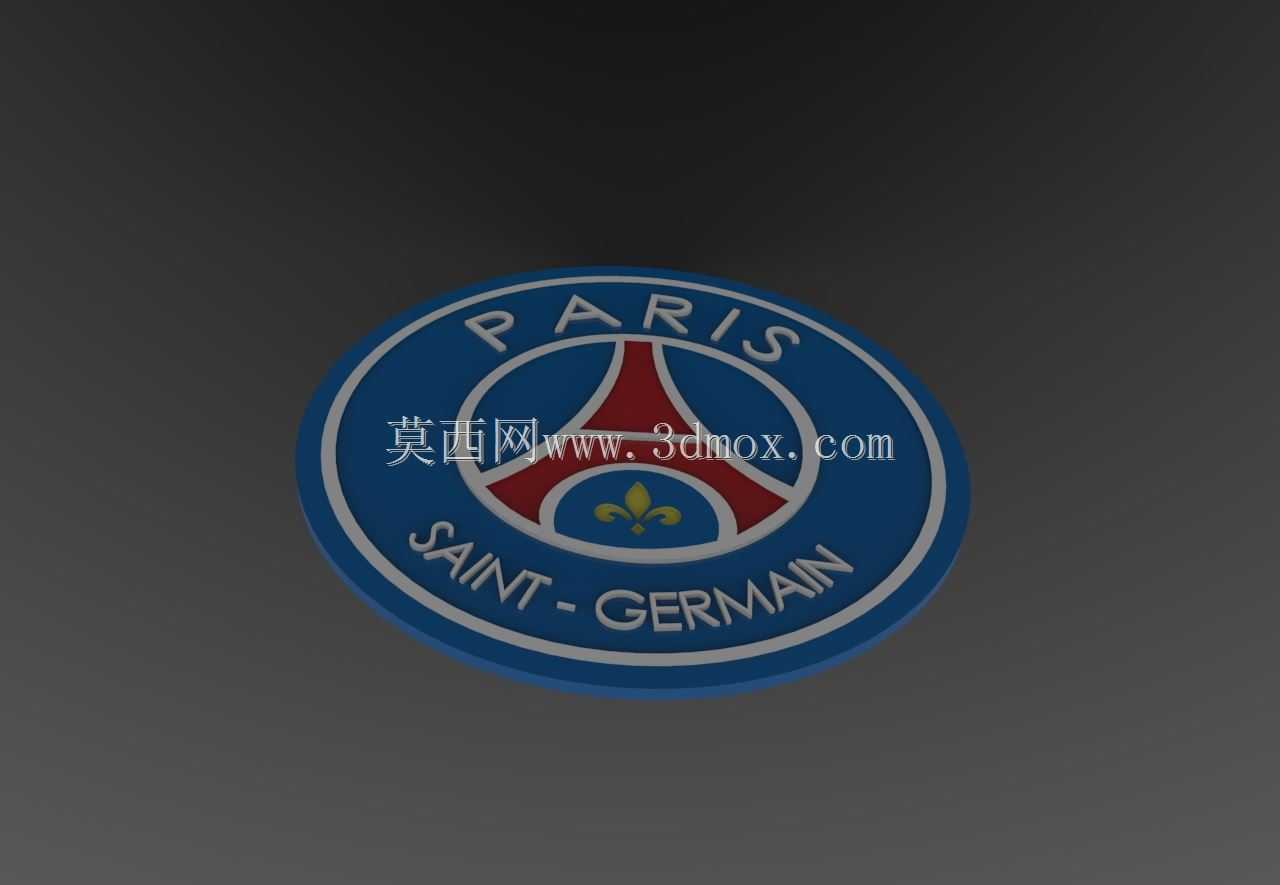

巴黎圣日耳曼足球俱乐部立体标识造型

　　这款立体标识造型的设计，最初的需求场景来自体育场馆导视系统、球迷周边衍生产品开发以及俱乐部线下空间装饰领域，在实际落地中，可适配多种安装场景：既可以作为墙面嵌入式装饰件安装在球迷主题酒吧、俱乐部荣誉室的墙面基层上，也可以通过背部预留的螺柱结构固定在展台、活动背景板上，还能缩小尺寸后作为金属徽章、文创摆件的加工母模使用。从结构设计思路来看，整个造型采用分层堆叠的结构逻辑，最底层为圆形基座，基座边缘做了1.2mm的圆角过渡，避免安装和搬运过程中出现锐边划伤的风险，基座的厚度根据安装场景的不同预留了调整空间，墙面安装版本基座厚度控制在8mm，保证粘贴或螺接时的结构强度，摆件版本基座厚度增加到15mm，提升放置时的重心稳定性。

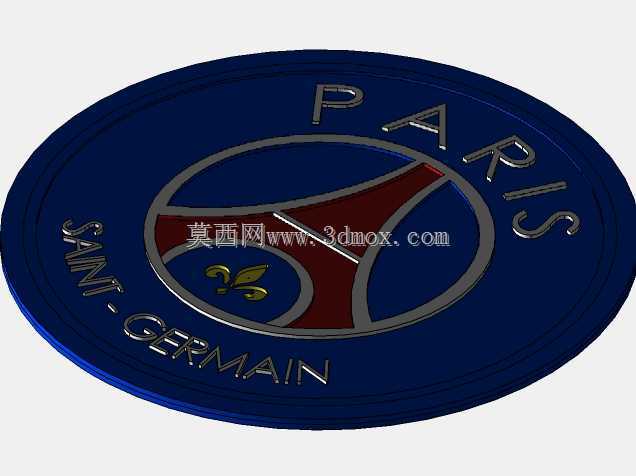

　　中间层为标识的核心图案层，包含环形文字区域、中心埃菲尔铁塔造型以及鸢尾花装饰元素，所有凸起的图案边缘都做了0.5mm的拔模斜度，不管是后续采用CNC铣削加工、3D打印成型还是注塑开模生产，都能顺利脱模，不会出现侧壁卡滞的问题。环形排布的文字采用等深度浮雕设计，雕刻深度控制在1.5mm，既保证文字的识别清晰度，又不会因为深度过大导致积灰难以清理，文字的笔画宽度最小处保留了0.8mm的厚度，避免加工过程中出现笔画断裂的问题。中心的埃菲尔铁塔造型做了简化的立体处理，没有完全还原真实铁塔的复杂桁架结构，而是提取了铁塔的轮廓特征做凸起造型，既保留了标识的识别性，又降低了加工难度，铁塔下方的鸢尾花元素做了微凸的弧面处理，和周围平面形成0.

　　3mm的高度差，在光线照射下能形成自然的光影层次，提升整体的精致感。最外层的环形边框做了双层凸边设计，内外两层凸边之间预留了0.8mm的凹槽，这个凹槽在后续表面处理时可以作为分色边界，不管是做烤漆、电镀还是水转印工艺，都能借助凹槽实现不同颜色区域的精准分界，不需要额外做遮蔽治具，能有效降低后续表面处理的工艺成本。从安装边界来看，整个标识的外轮廓为正圆形，最大外径根据使用场景可做等比例缩放，常规墙面安装版本外径控制在300mm-800mm区间，背部预留的安装孔位采用均匀分布的三个沉孔设计，沉孔深度为3mm，安装后螺丝头部完全没入沉孔内，不会破坏标识正面的整体平整度；小型摆件版本外径控制在50mm-150mm区间，

　　底部可以选择粘贴防滑胶垫或者预留磁吸安装槽，适配桌面摆放或者金属表面吸附的使用需求。在实际建模过程中，所有曲面都做了连续性处理，相邻曲面之间的曲率连续误差控制在0.01mm以内，避免后续加工时出现曲面棱线不顺的问题，所有凸起特征的根部都做了0.2mm的内圆角过渡，减少应力集中的问题，不管是采用金属材料切削加工还是塑料材料注塑成型，都能提升零件的结构强度，避免根部出现开裂的情况。针对不同的加工工艺，模型也预留了对应的工艺补偿量：如果采用亚克力板材激光切割叠加的工艺，每层板材的厚度公差预留了0.1mm的配合间隙，保证层与层之间粘接时不会出现错位；如果采用金属铸造工艺，所有非加工面都预留了0.3mm的加工余量，方便后续对安装面和正面装饰面做精整处理。在色彩分区设计上，模型的不同特征面做了独立的曲面分组，后续渲染或者加工分色时可以直接选取对应曲面赋予材质，不需要重新拆分面，蓝色基底区域、红色铁塔区域、白色文字和边框区域、金色鸢尾花区域都做了独立的图层划分，方便不同工艺环节的操作人员直接调用对应部分的模型数据。
