线构式CPU散热风扇金属防护网罩

日常装机或者工控小主机散热改造时，最容易忽略的细节就是散热风扇的外露风险——不管是机箱内走线剐蹭扇叶，还是开放式测试台架上误触高速转动的扇叶，都可能造成硬件损坏甚至人员划伤，这款线构式防护网罩就是针对这类场景设计的结构件。从实际使用场景来看，它既可以适配台式机CPU塔式散热器的轴流风扇，也能装在ITX小机箱的侧边进排风位置，甚至部分嵌入式工控机的外露散热风扇位也能通用，核心作用就是在不遮挡风道的前提下，形成物理隔离屏障，阻挡异物、线缆接触转动的扇叶，同时避免人员误触。

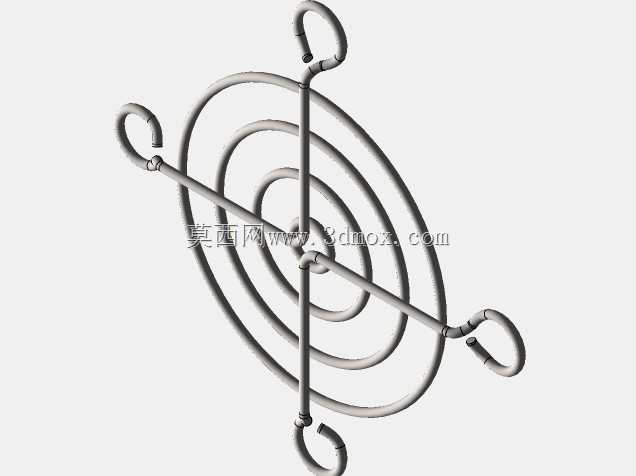

设计上没有采用常见的冲压钢板网或者塑料格栅结构，而是用金属线材弯折成型，整体是同心圆环搭配十字交叉的径向支撑筋结构，四个端部做了闭环弯钩造型，既可以直接挂在风扇四角的安装孔位上实现免螺丝快装，也能配合扎带或者自攻螺丝做更牢固的固定。这种线构设计的优势很明显，首先是通风率远高于同尺寸的塑料格栅，同心圆环之间的间隙经过测算，既不会让直径超过5mm的异物穿过，又能把风阻降到最低，不会因为加装防护网导致风扇风量衰减超过5%，完全不会影响CPU散热器的换热效率。

从安装边界来看，整体轮廓是标准的圆形结构，外径匹配常见的80mm、90mm规格CPU散热风扇，径向支撑筋的线材直径控制在2mm以内，安装后不会突出风扇安装面超过8mm，不会和CPU散热鳍片、机箱侧盖产生干涉，四个弯钩的位置刚好对应标准风扇的四角安装孔位，公差控制在0.3mm以内，安装时不需要额外扩孔或者调整位置。结构强度上，金属线材的刚性足够，日常使用中哪怕受到轻微的挤压或者碰撞，也不会出现变形塌陷接触扇叶的情况，相比塑料网罩，它的耐高温性能更好，长期在机箱内60-70℃的工作环境下不会出现老化脆裂的问题，使用寿命更长。

建模过程中需要重点注意几个细节：一是同心圆环的螺距要均匀，每一圈圆环的衔接处要做平滑过渡，不能有凸起的焊点或者毛刺，避免安装时割手或者剐蹭线材；二是四个端部的弯钩弧度要和风扇安装孔的直径匹配，弯钩的开口角度要控制在30度以内，保证挂装后不会轻易脱落；三是径向支撑筋和同心圆环的连接位置要做共节点处理，模拟实际焊接后的结构强度，避免后续做有限元分析时出现应力集中的误判。实际选型时，只要是对应尺寸的轴流散热风扇，不管是用在电脑散热还是小型设备的通风散热位，这款网罩都能适配，相比传统的防护网结构，它的重量更轻，整罩重量不到20g，不会给风扇安装位带来额外的负重，也不会因为长期震动出现松脱的问题。
