直插式C9013小功率三极管三维数模

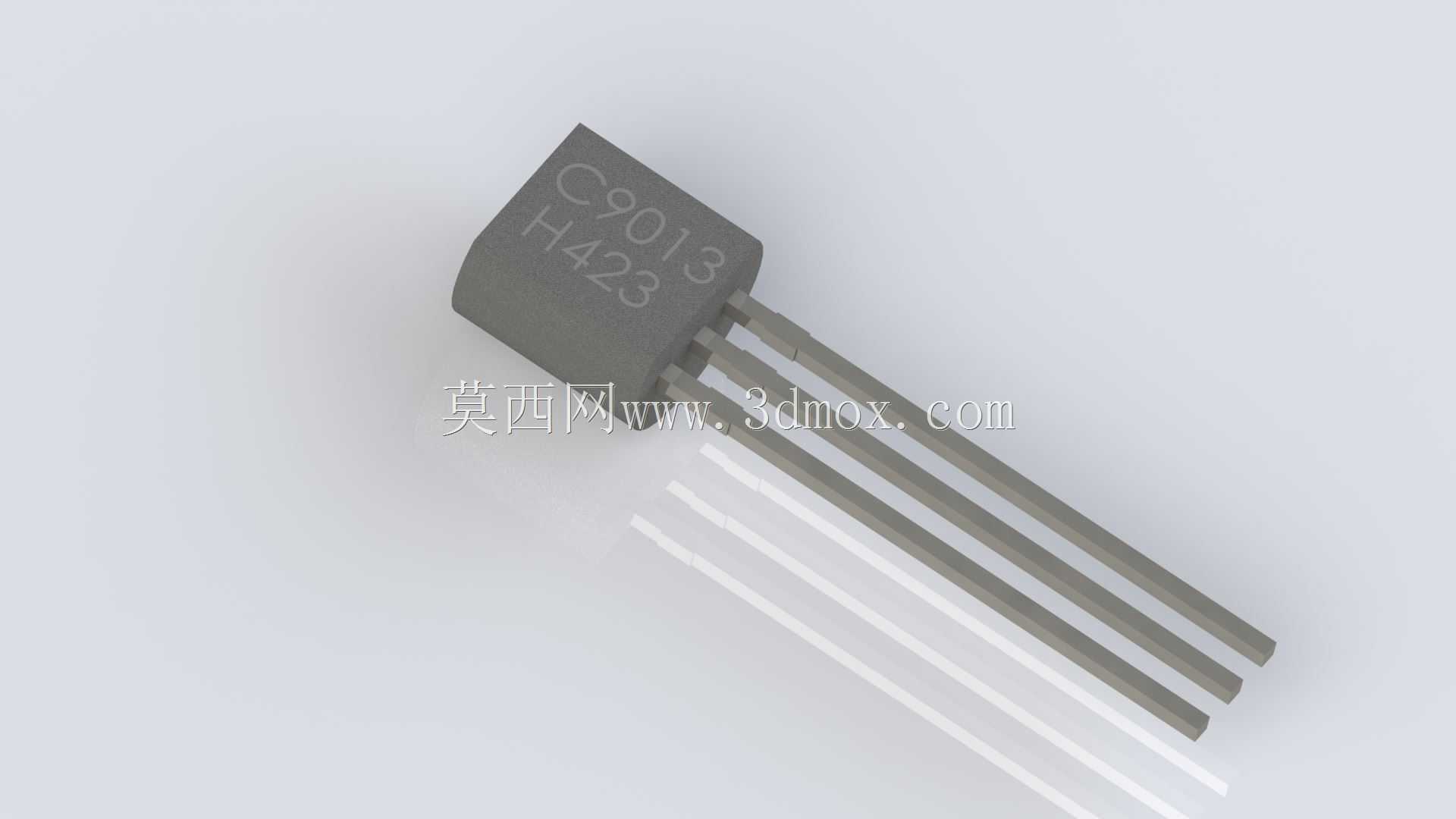

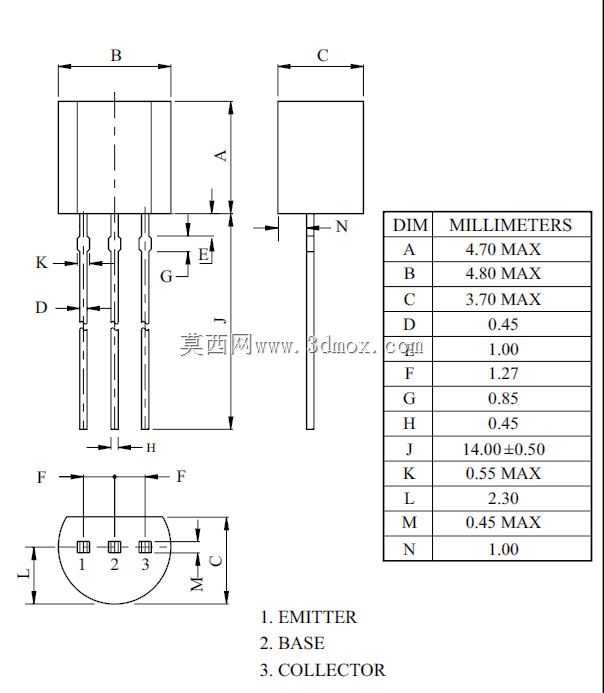

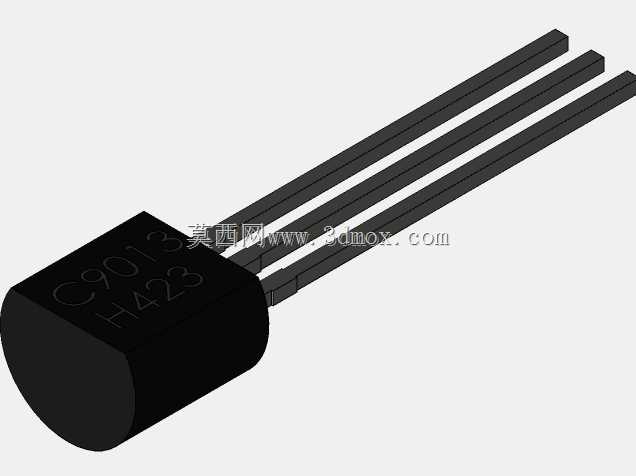

在消费类电子、小型工控板卡的电路设计环节，直插封装的小功率三极管是信号放大、小电流开关回路里的常用器件，C9013作为NPN型硅管，常被用在音频前置放大、继电器驱动、LED阵列控制这类对电流增益有稳定要求的场景里。做PCB布局或者教学演示结构装配的时候，精准的三维数模能提前规避元件与外壳、相邻接插件的干涉问题，不用等实物打样回来才发现引脚折弯长度不对、管体和周边电容距离不够的问题。这个模型还原了TO-92封装的真实外形，管体部分的塑封轮廓做了细节还原，表面印字的位置和实物一致，三根引脚的直径、伸出长度、引脚间距都按照实际量产元件的尺寸做了匹配，引脚的平直段长度刚好对应PCB板上插孔的焊接预留长度，不会出现模型引脚过长顶到板底绝缘层、或者过短没法过波峰焊的问题。设计这个数模的时候，特意把管体的拔模斜度做了还原，实际塑封器件生产时为了脱模，管体侧面是有微小斜度的，很多简化模型会把管体做成直上直下的方块，放到装配里的时候，管体和上方的屏蔽罩、绝缘片的配合间隙就会算错，这个模型把斜度做进去之后，装配时的间隙计算就能和实际生产情况对齐。引脚部分没有做简化的圆柱拉伸，而是还原了引脚根部和管体塑封结合的过渡圆角，实际生产里这个位置如果没有圆角，引脚反复弯折的时候容易从根部断裂，做结构验证的时候，这个细节能帮设计者判断引脚折弯的安全距离，避免装配时掰断引脚。从安装边界来看，管体的最大外径、引脚的中心距都符合TO-92封装的行业通用尺寸，不管是卧式安装还是立式插装，模型的占位尺寸都和实物一致，做整机结构堆叠的时候，直接调用这个模型就能准确算出元件在PCB上的占用空间，不用额外留冗余的避让距离，能有效压缩板卡的整体尺寸。在教学场景里，这个模型也能用来演示直插半导体元件的封装结构，帮刚接触电子结构设计的新人理解塑封三极管的外形特点，区分不同引脚的排布顺序，避免实际焊接时把E、B、C极接反。做电路虚拟仿真的时候，带真实外形的模型也能让仿真界面的装配效果更贴近真实产品，比用简化方块代替的展示效果好很多。
