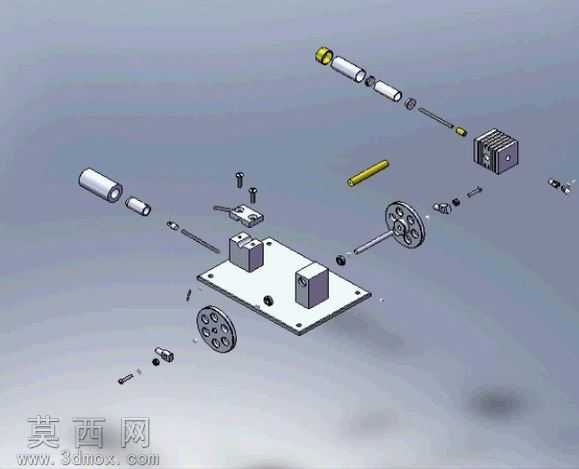

阿尼姆斯特林发动机爆炸结构展示模型

本模型为阿尼姆斯特林发动机的爆炸结构展示三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对发动机的每一个组成零件都进行了独立的特征构建，从基础的安装底板、支撑立柱，到核心的气缸组件、活塞构件、传动飞轮、连杆机构，再到细小的紧固螺丝、密封垫片、连接销轴，所有零件的尺寸比例均参照真实斯特林发动机的结构参数设定，保证各部件间的装配关系完全符合实际机械配合要求。模型采用爆炸视图的呈现形式，将原本装配完成的发动机沿装配轴线方向有序拆解分离，清晰展示出每一个零件的独立形态、安装位置与装配顺序，能够直观呈现斯特林发动机的内部构造逻辑。在材质与渲染设置上，针对不同零件的实际材质属性分别赋予对应材质：金属结构件采用哑光铝合金与碳钢材质，还原金属零件的磨砂金属质感与加工纹理；气缸等密封部件赋予抛光金属材质，体现光滑的表面特性；传动飞轮做了深色金属做旧处理，还原机械部件的真实质感；安装底板采用浅灰色硬质金属材质，搭配边缘的安装孔位细节，还原真实机加工零件的特征。设计思路上，本模型以结构教学展示为核心目的，通过爆炸分解的呈现方式，降低斯特林发动机这类外燃动力装置的结构理解门槛，清晰展示其封闭气缸内工质循环、热胀冷缩推动活塞运动、再通过连杆机构将直线往复运动转化为飞轮旋转运动的完整动力传递路径。模型中所有运动部件的连接位置都预留了符合机械设计标准的配合间隙，紧固类零件的螺纹特征、密封件的形变特征都做了细节还原，既能够用于静态的结构展示教学，也可通过添加装配约束与运动仿真模块，实现斯特林发动机工作循环的动态演示，帮助学习者快速理解这类外燃发动机的工作原理与结构组成。
