汽车用涡轮增压器完整装配结构设计

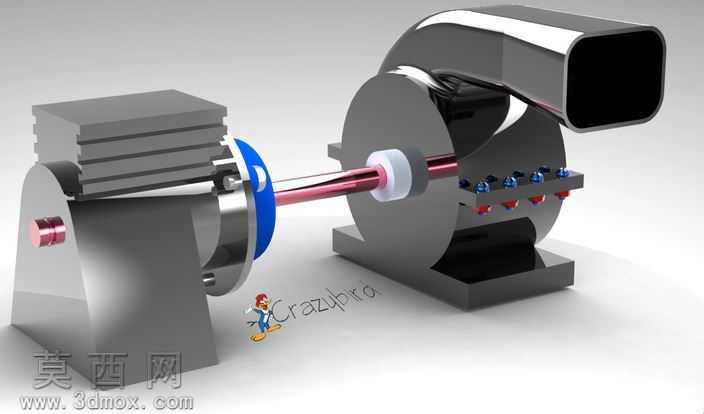

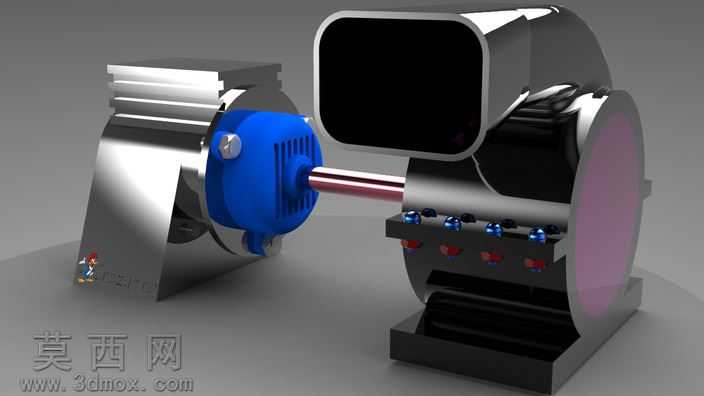

本作品为汽车动力系统核心部件涡轮增压器的完整装配三维设计成果，建模阶段采用自顶向下的设计思路，先梳理涡轮增压器的核心工作逻辑，即利用发动机排出的废气惯性冲力推动涡轮室内的涡轮，涡轮带动同轴的叶轮，叶轮压送由空气滤清器管道送来的空气，使之增压进入气缸，以此提升发动机的输出功率，基于该逻辑拆分出涡轮壳体、压气机壳体、中间连接轴、轴承组件、活塞密封件、连接法兰等独立零部件，逐一完成单个零件的参数化建模，确保各零件的配合尺寸公差符合机械装配规范。材质与渲染阶段，针对不同部件的实际工业材质做了区分设置：压气机端的壳体采用抛光金属材质，模拟铸铝精加工后的亮面金属质感，还原其轻量化、高散热性的材质特性；涡轮端壳体采用深色哑光金属材质，模拟耐高温铸铁的厚重质感，匹配其长期接触高温废气的工作场景；中间连接轴采用高反光镀铬金属材质，体现传动轴的高精度加工表面；蓝色的端盖部件采用哑光工程塑料材质，还原实际产品中隔热防护端盖的材质表现；各连接部位的紧固螺栓、密封垫片等小零件也逐一匹配对应金属、橡胶材质，通过光影渲染突出部件间的装配层次，让整体模型视觉效果贴近真实工业产品。结构设计上，完整还原了涡轮增压器的装配关系：中间轴通过轴承组件实现两端涡轮与压气机叶轮的同轴固定，两端壳体通过法兰结构与中间连接段锁紧，活塞密封组件布置在轴体与壳体的衔接位置，避免漏气漏油问题，进气口、出气口的接口尺寸符合通用车用管路连接标准，各部件间不存在干涉问题，可直接用于装配演示、结构教学或后续的工程仿真分析，完整呈现了涡轮增压器从零件到整机的设计逻辑，清晰展示了这类动力增压部件的内部构造与外部连接形态。
