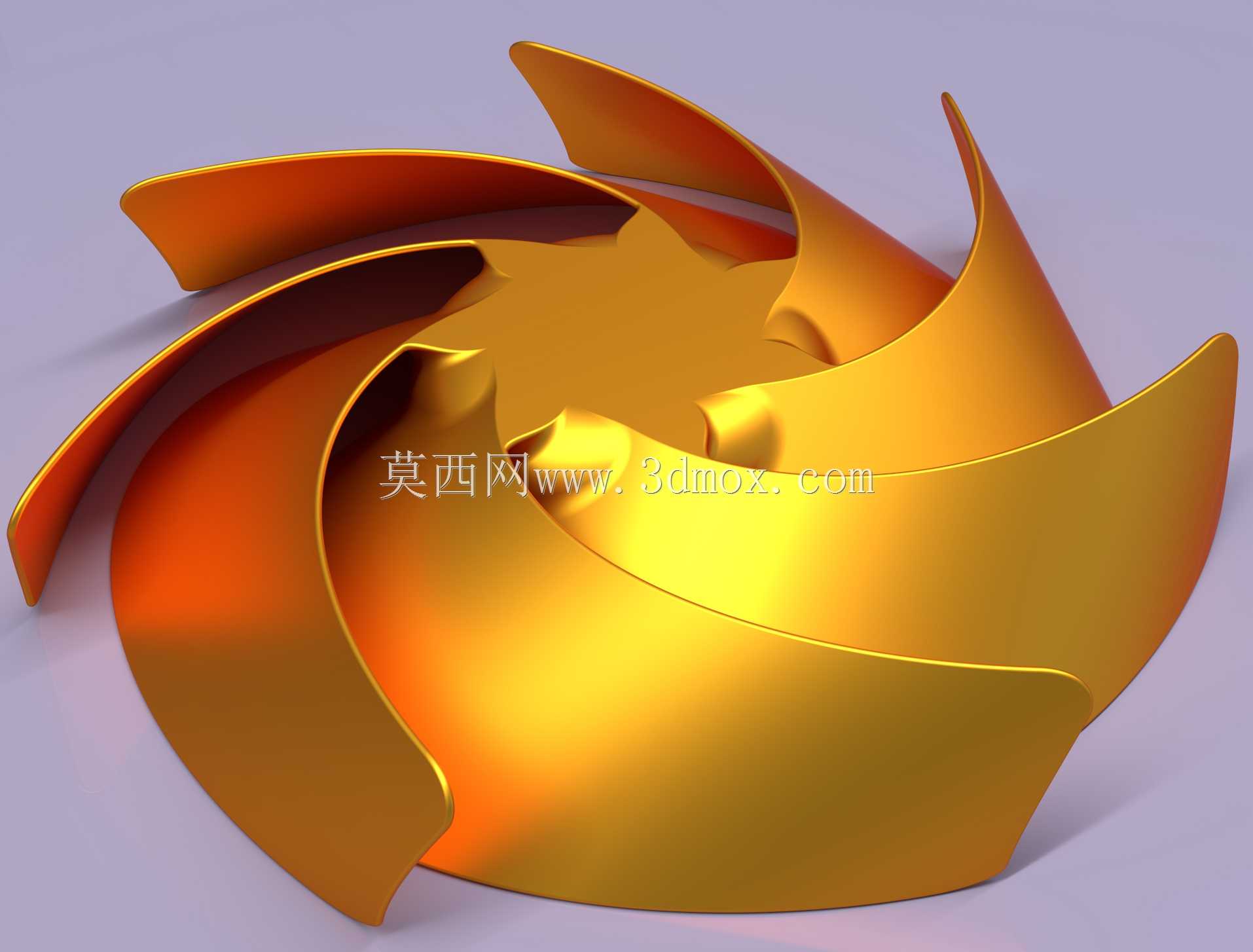

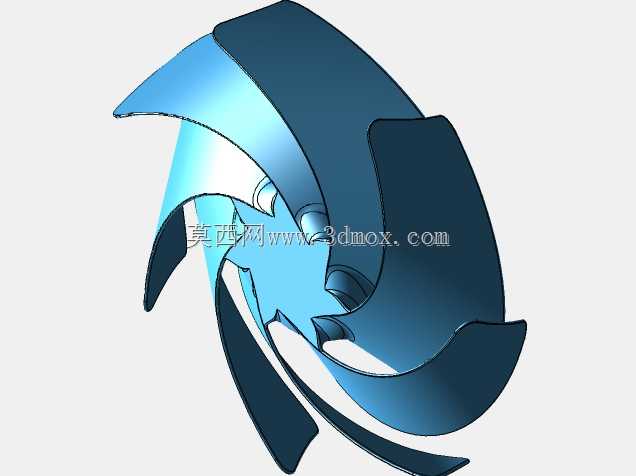

GPU散热弯翼冷却风扇结构设计

这款弯翼结构的风冷部件，主要适配桌面级独立显卡的GPU核心散热场景，也可根据安装边界调整后用于工控板卡、小型功率模块的强制风冷环节，核心作用是通过定向气流带走发热器件表面的积聚热量，避免芯片因结温过高触发降频保护甚至硬件损坏。从实际使用场景来看，显卡运行高负载渲染、游戏运算任务时，核心功耗会快速攀升，表面热流密度大幅提升，仅靠散热鳍片的被动散热无法满足热交换需求，这款叶轮的弯翼曲面设计，就是针对小安装空间下的风压、风量平衡做的定向优化。设计过程中首先要匹配显卡散热模组的安装位尺寸，叶轮的整体外径需要控制在鳍片组的覆盖范围内，避免转动时与周边的电容、供电散热件产生干涉，中心轮毂的定位孔要适配常用的显卡风扇电机轴径，同时预留动平衡调整的配重余量，避免高速转动时产生偏心振动，连带显卡PCB出现共振异响。叶片的曲面弧度没有采用常规直叶设计，而是做了渐进式的弯扭处理，进风侧的叶片前缘做了顺滑导角，能降低气流切入时的湍流损耗，出风侧的翼型收尾角度经过调整，可让气流更均匀地吹向散热鳍片的各个区域，减少鳍片边角处的散热死区，相比同尺寸直叶叶轮，相同转速下能获得更高的静压，在鳍片密度较高的显卡散热模组中，气流更容易穿透鳍片间隙带走热量。实际选型时需要注意，这款叶轮的轴向安装高度要匹配显卡散热器的整体厚度，避免超出机箱PCIe挡板的安装空间限制，叶片外缘与风罩的间隙要控制在合理范围，间隙过大会产生回流漏风降低散热效率，间隙过小则容易因为加工、装配公差出现叶片擦碰风罩的问题。设计阶段还考虑了不同转速区间的气动噪音表现，弯翼的曲面过渡能打散气流通过时的周期性涡流，降低高频风噪的产生，适配家用电脑对运行噪音的控制要求，轮毂位置的星形连接结构，在保证叶片连接强度的前提下，减少了中心区域的气流阻挡，让进风面的有效通流面积得到提升，不会因为轮毂占比过大浪费进风空间。
